Por

tuguês

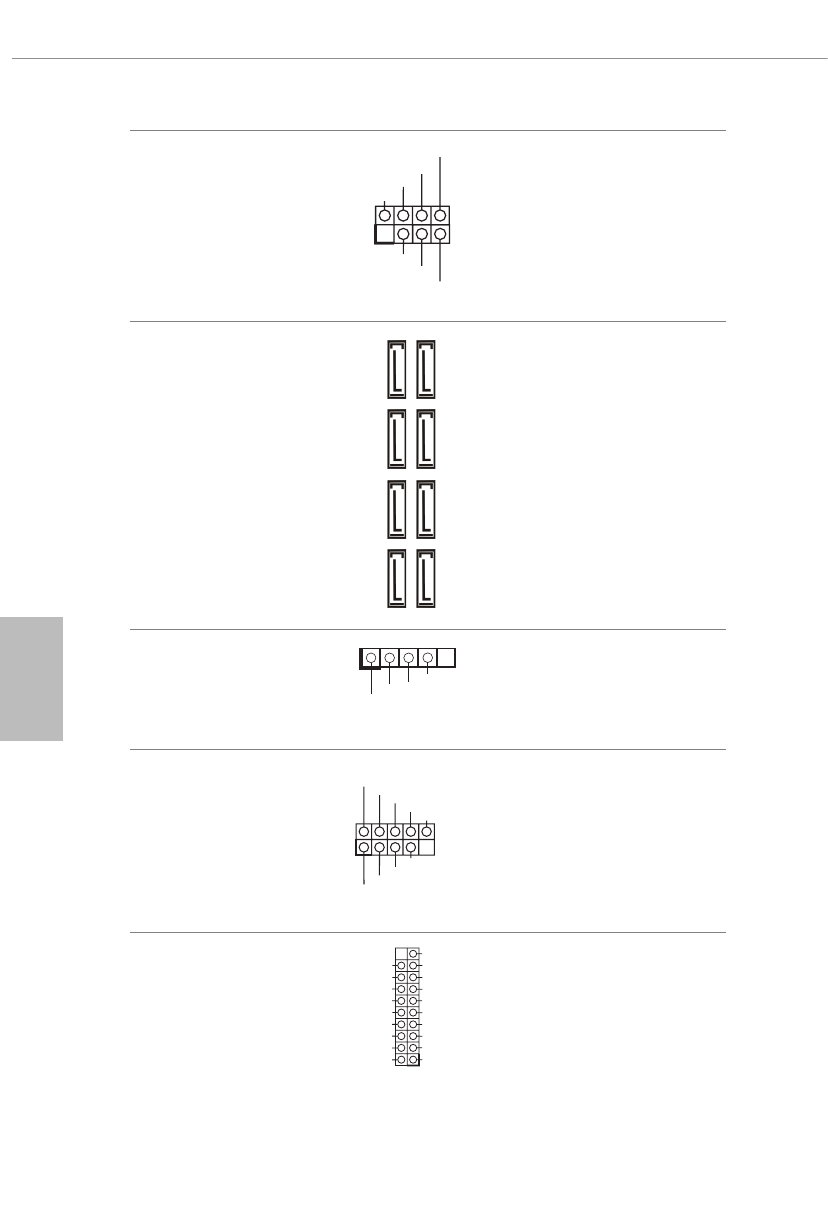

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 de 7 pinos)
(ver p.1, N.º 18)

Conecte o LED de alimentação
do chassi e o autofalante do
chassi a este cabeçote.

Conectores série ATA3
(SATA3_1_2:
ver p.1, N.º 13)
(SATA3_3_4:
ver pág.1 No. 14)
(SATA3_5_6:
ver p.1, N.º 15)
(SATA3_7_8:
ver p.1, N.º 16)

Estes oito conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.

Plataforma AMD LED
Fan USB
(USB_5 de 4 pinos)
(ver p.1, N.º 30)

Este cabeçote é utilizado para
conectar o conector USB ao
Dissipador de calor AMD SR3.

Plataformas USB 2.0
(USB_1_2 de 9 pinos)
(ver p.1, N.º 20)
(USB_3_4 de 9 pinos)
(ver p.1, N.º 19)

Há dois cabeçotes nesta
placa-mãe. Cada suporte USB
2.0 pode suportar duas portas.

 Plataformas USB 3.2
Gen1
(USB3_7_8 de 19 pinos)
(ver p.1, N.º 10)
(USB3_9_10 de 19 pinos)
(ver p.1, N.º 9)

Há dois cabeçotes nesta
placa-mãe. Cada suporte USB
3.2 Gen1 pode suportar duas
portas.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

USB_PWR

P- P+

GND

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

SA

TA3_4

SA

TA3_3

SA

TA3_6

SA

TA3_5

SA

TA3_8

SA

TA3_7

SA

TA3_2

SA

TA3_1
