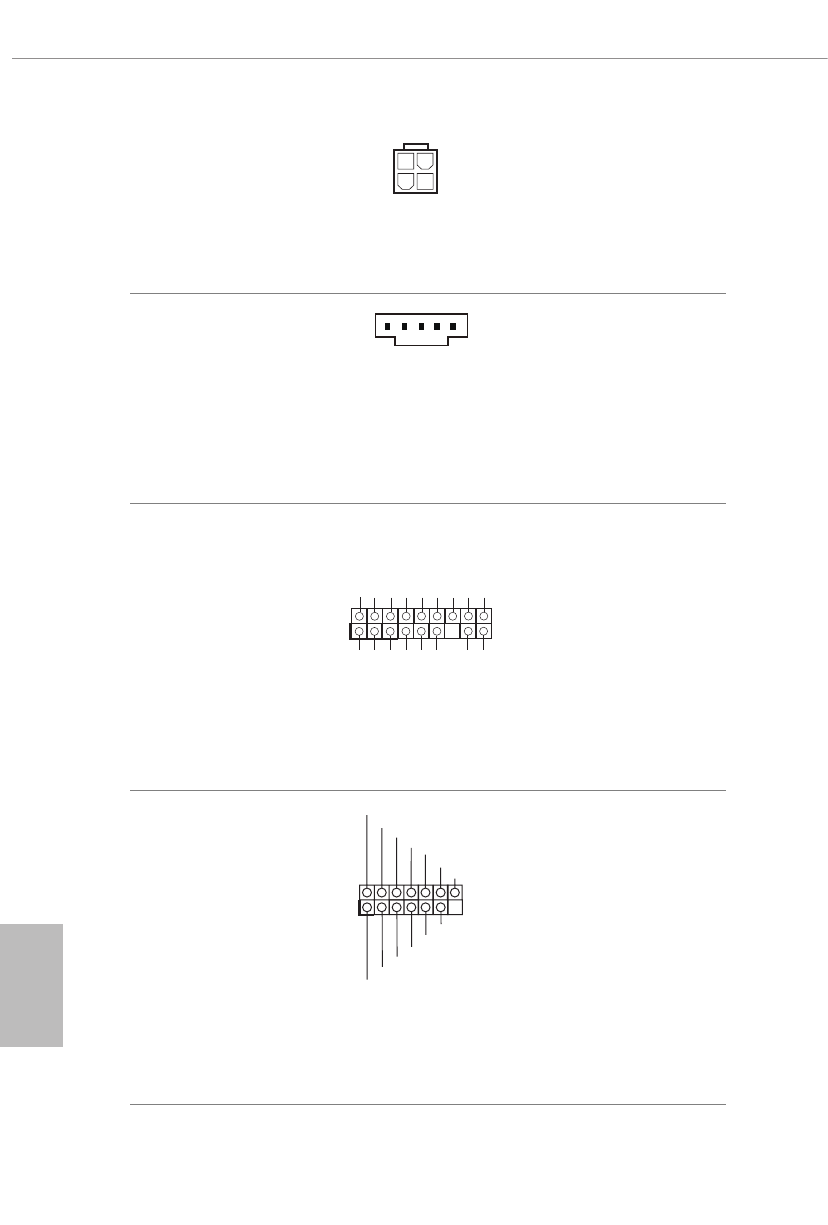

ATX-12-V-Netzanschluss
(4-polig, ATX12V2)
(siehe S. 1, Nr. 2)
An diesen Anschluss
schließen Sie ein ATX-12
V-Netzteil an.
*Der Netzteilstecker passt nur
in einer Richtung in diesen
Anschluss.
Thunderbolt-
Erweiterungskartenanschluss
(5-polig, TB1)
(siehe S. 1, Nr. 27)
Bitte verbinden Sie
eine Thunderbolt™-
Erweiterungskarte über das
GPIO-Kabel mit diesem
Thunderbolt-AIC-Anschluss.
*Bitte installieren Sie die
Thunderbolt™-AIC-Karte am
PCIE4 (Standardsteckplatz).
LPC/TPM-Header
(17-polig, TPMS1)
(siehe S. 1, Nr. 28)
Dieser Anschluss unter-
stützt das Trusted Platform
Module- (TPM) System, das
Schlüssel, digitale Zertifikate,
Kennwörter und Daten
sicher aufbewahren kann. Ein
TPM-System hilft zudem bei
der Stärkung der Netzwerk-
sicherheit, schützt digitale
Identitäten und gewährleistet
die Plattformintegrität.
SPI-TPM-Stiftleiste
(13-polig, SPI_TPM_J1)
(siehe S. 1, Nr. 11)
Dieser Anschluss unterstützt
das SPI Trusted Platform
Module- (TPM) System, das
Schlüssel, digitale Zertifikate,
Kennwörter und Daten
sicher aufbewahren kann. Ein
TPM-System hilft zudem bei
der Stärkung der Netzwerk-
sicherheit, schützt digitale
Identitäten und gewährleistet
die Plattformintegrität.
1
G
N
D
SM
B_
D
A
TA
_M
A
IN
LA
D
2
LA
D
1
G
N
D
S_
PW
RD
W
N
#
SE
RI
RQ
#
G
N
D
P
C
IC
LK
P
C
IR
ST
#
LA
D
3
+
3
V
LA
D
0
+
3V
S
B
G
N
D
FR
A
M
E
SM
B_
C
LK
_M
A
IN
1
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
