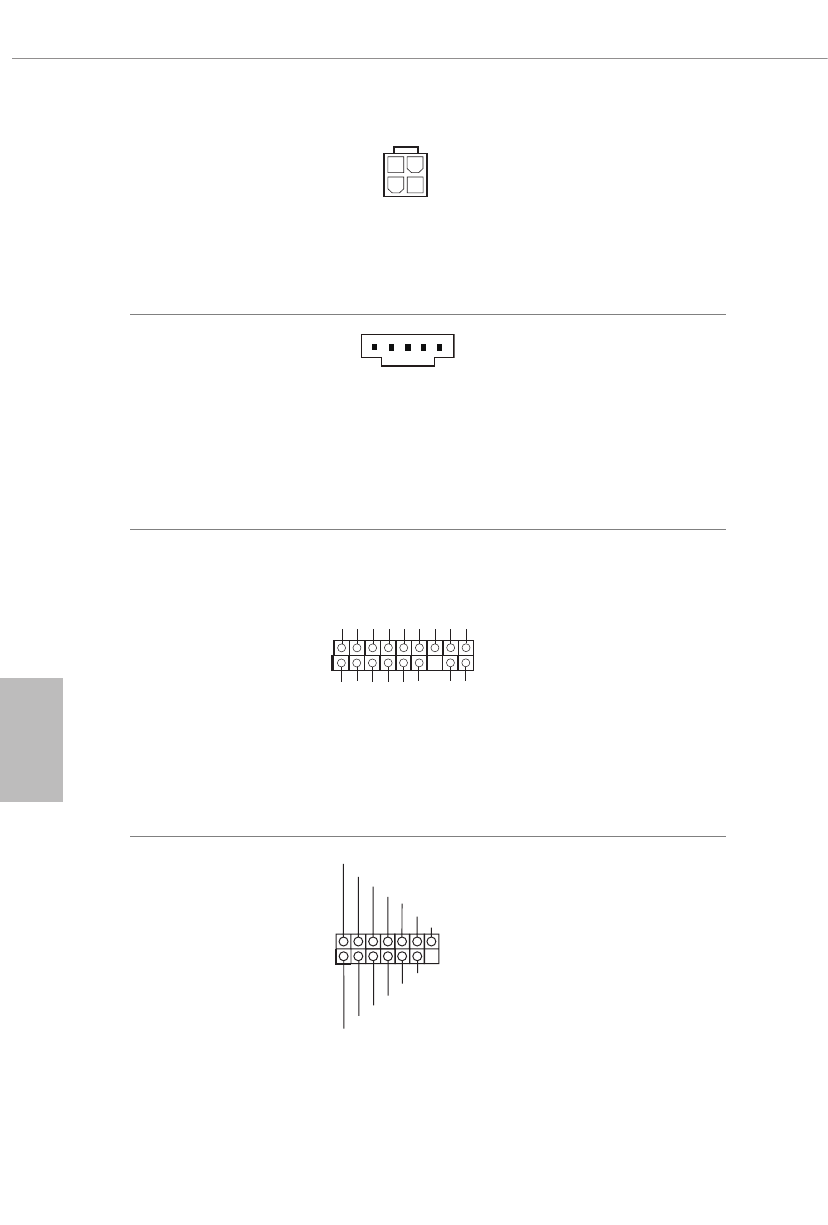

Разъем питания АТХ 12 В
(4 контактов, ATX12V2)
(см. стр. 1, № 2)
К данному разъему
подключается источник
питания ATX 12 В.
*Разъем от блока питания
подсоединяется к этому
разъему только в одной
ориентации.
Разъем Thunderbolt AIC
(5 контактов, TB1)
(см. стр. 1, № 27)
Подключите плату
расширения (AIC)
Thunderbolt™ к разъему
Thunderbolt AIC с помощью
интерфейсного GPIO-кабеля.
* Установите плату
расширения Thunderbolt™
в слот PCIE4 (слот по
умолчанию).
Колодка LPC/TPM
(17-контактов, TPMS1)
(см. стр. 1, № 28)
Этот разъем обеспечивает
поддержку системы
Trusted Platform Module
(TPM), которая способна
обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
колодка SPI ТРМ
(13-контактная, SPI_
TPM_J1)
(см. стр. 1, № 11)
Этот разъем обеспечивает
поддержку системы SPI
Trusted Platform Module
(TPM), которая способна
обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
1
G
N
D
SM
B_
D
A
TA
_M
A
IN
LA
D
2
LA
D
1
G
N
D
S_
PW
RD
W
N
#
SE
RI
RQ
#
G
N
D
P
C
IC
LK
P
C
IR
ST
#
LA
D
3
+
3
V
LA
D
0
+
3V
S
B
G
N
D
FR
A
M
E
SM
B_
C
LK
_M
A
IN
1
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
