Deutsch

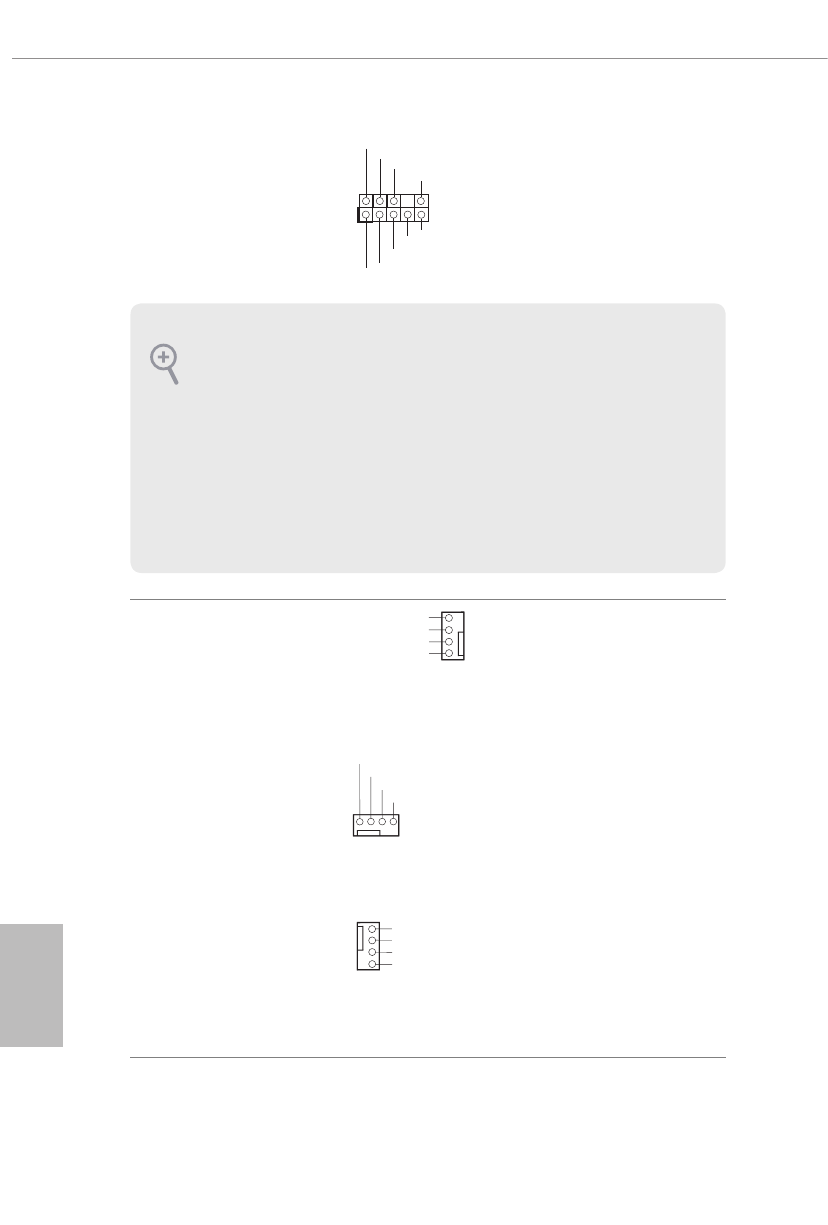

Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 29)

Diese Stiftleiste dient dem
Anschließen von Audiogeräten
an der Frontblende.

Gehäuse-Wasserpumpen-
Lüfteranschlusse
(4-polig, CHA_FAN1/
WP)
(siehe S. 1, Nr. 31)

(4-polig, CHA_FAN2/
WP)
(siehe S. 1, Nr. 25)
(4-polig, CHA_FAN3/
WP)
(siehe S. 1, Nr. 21)

(4-polig, CHA_FAN4/
WP)
(siehe S. 1, Nr. 12)

Dieses Motherboard bietet vier
4-polige Wasserkühlung-Ge-
häuselüfteranschlüsse. Falls
Sie einen 3-poligen Gehäuse-
Wasserkühlerlüfter anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

1.  High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen
in unserer Anleitung und der Anleitung zum Gehäuse.

2.  Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audios-

tiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie
nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-
Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelaut-
stärke)“ an.

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4

3

2

1

GN D

FAN_SPEED

FAN_SPEED_CONTRO L

FAN_VOLTAGE

1     2     3    4

GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L

1

2

3

4
