93
H670M Pro RS
Ру
сский

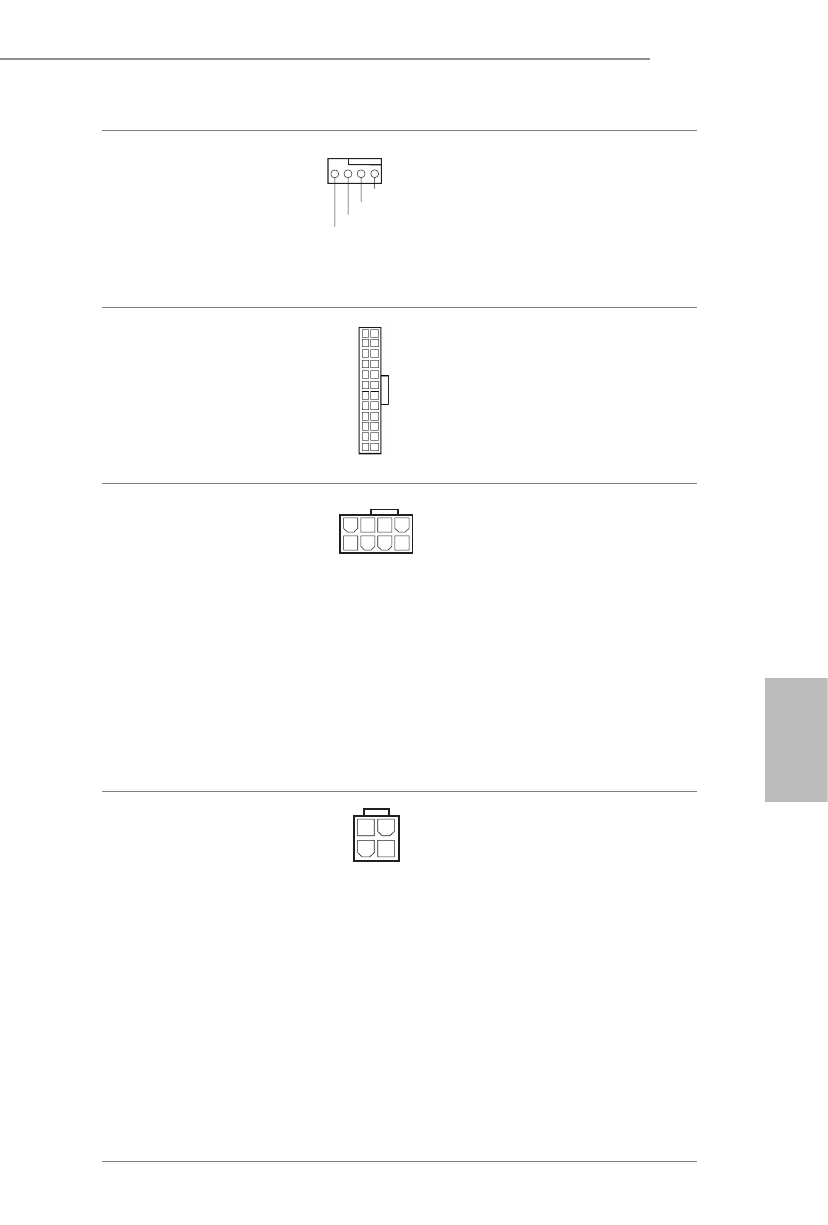

Разъем для вентилятора
или помпы водяного
охлаждения ЦП
(4-контактный CPU_
FAN2/WP)
(см. стр. 1, № 5)
Данная материнская плата
оснащена 4-контактным
разъемом для системы водяного
охлаждения ЦП. 3-контактную
систему водяного охлаждения
ЦП следует подключать к
контактам 1-3.
Разъем питания АТХ
(24-контакта,
ATXPWR1)
(см. стр. 1, № 9)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 13.
Разъем питания АТХ 12 В
(8-контактов, ATX12V1)
(см. стр. 1, № 1)
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ 12 В.
Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
*Внимание! Убедитесь,
что подключенный кабель
питания предназначен для
ЦП, а не для видеокарты. Не
подключайте кабель питания
PCIe к этому разъему.
Разъем питания АТХ 12 В
(4-контактов, ATX12V2)
(см. стр. 1, № 2)
К данному разъему
подключается источник
питания ATX 12 В.
*Разъем от блока питания
подсоединяется к этому
разъему только в одной
ориентации.
*Подключение 4-контактным
кабелем ATX 12V к разъему
ATX12V2 является
необязательным.
*Для усовершенствованного
разгона процессора
рекомендуется использовать
этот разъем вместе с ATX12V1.
12
1
24
13
4 1
8 5
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
