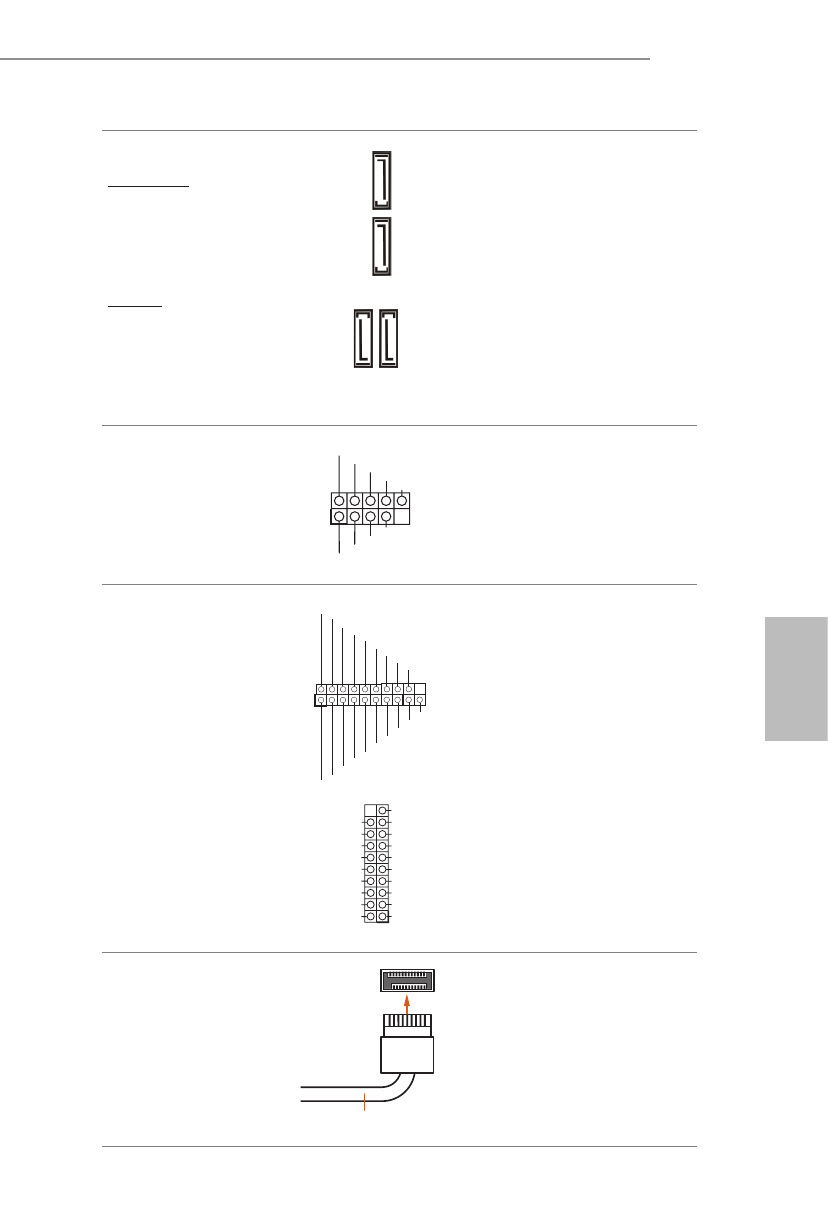

103

H670M Pro RS

Por

tuguês

Conectores série ATA3
Ângulo reto:
(SATA3_2:
ver p.1, N.º 14) (superior)
(SATA3_3:
ver p.1, N.º 14) (inferior)
Vertical:
(SATA3_1:
ver p.1, N.º 13)
(SATA3_0:
ver p.1, N.º 12)

Estes quatro conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.

Plataformas USB 2.0
(USB1_2 de 9 pinos)
(ver p.1, N.º 20)
(USB3_4 de 9 pinos)
(ver p.1, N.º 19)

Há dois cabeçotes nesta placa-mãe.
Cada suporte USB 2.0 pode
suportar duas portas.

Plataformas USB 3.2 Gen1
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 21)

(USB3_7_8 de 19 pinos)
(ver p.1, N.º 11)

Há dois cabeçotes nesta placa-mãe.
Cada suporte USB 3.2 Gen1 pode
suportar duas portas.

Painel Frontal Tipo C
USB 3.2 Suporte Gen1
(USB3_TC_1 de
20 pinos)
(ver p.1, N.º 10)

Existe um Painel Frontal Tipo C
USB 3.2 Suporte Gen1 nesta placa
mãe. Este suporte é usado para
conexão de um módulo
USB 3.2 Gen1 para USB 3.2
adicional portas Gen1.

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

ID

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-

SA

TA3_0

SA

TA3_1

SA

TA3_3

SA

TA3_2

USB Type-C Cable
