126

한 국 어

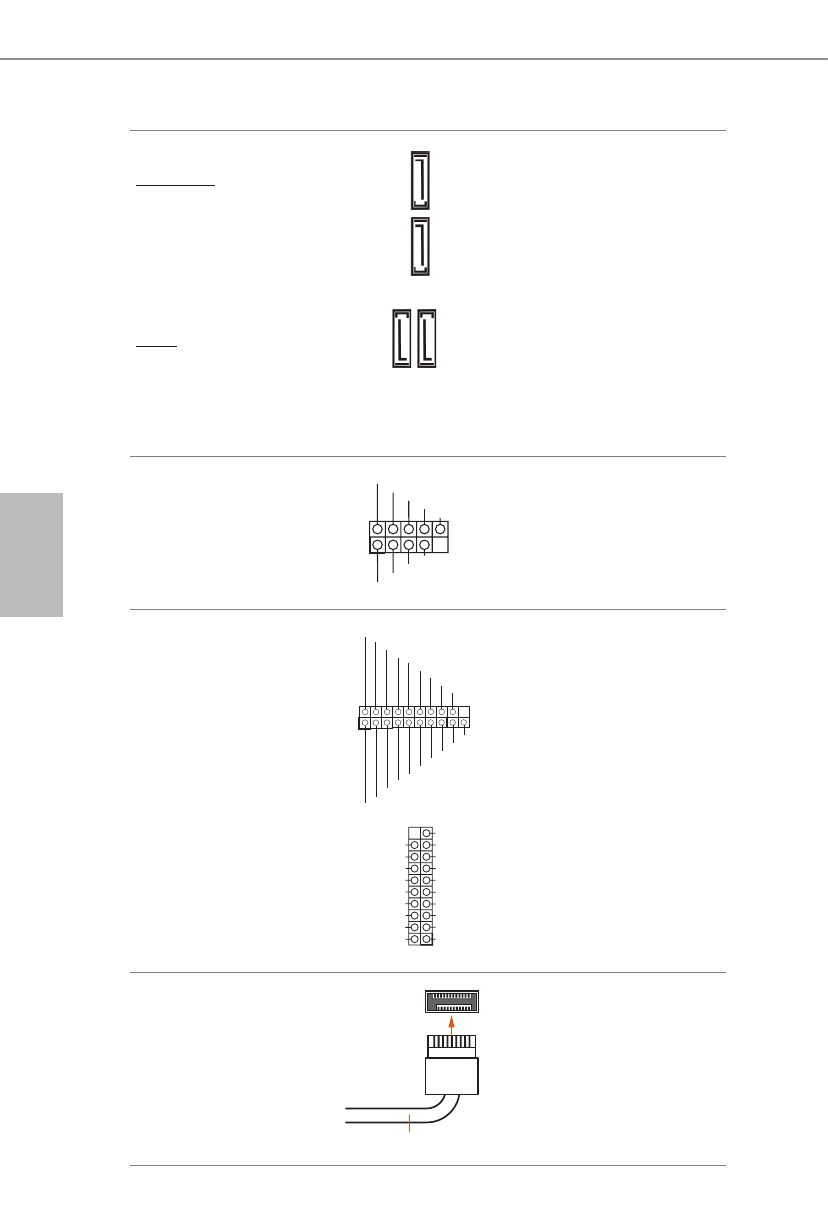

USB Type-C Cable

시리얼 ATA3 커넥터
우측 각도 :
(SATA3_2:
1 페이지 , 14 번 항목 참조 )

( 높게 )
(SATA3_3:
1 페이지 , 14 번 항목 참조 )

( 낮게 )
수직 :
(SATA3_1:
1 페이지 , 13 번 항목 참조 )
(SATA3_0:
1 페이지 , 12 번 항목 참조 )

이들 네 개의 SATA3 커넥터는
최대 6.0 Gb/s 데이터 전송
속도를 제공하는 내부 저장
장치용 SATA 데이터 케이블을
지원합니다 .

USB 2.0 헤더
(9 핀 USB1_2)
(1 페이지 , 20 번 항목 참조 )
(9 핀 USB3_4)
(1 페이지 , 19 번 항목 참조 )

이 마더보드에는 헤더 두
개가 있습니다 . 각 USB 2.0
헤더는 포트 두 개를 지원할 수
있습니다 .

USB 3.2 Gen1 헤더
(19 핀 USB3_5_6)
(1 페이지 , 21 번 항목 참조 )

(19 핀 USB3_7_8)
(1 페이지 , 11 번 항목 참조 )

이 마더보드에는 헤더 두 개가
있습니다 . 각 USB 3.2 Gen1
헤더는 포트 두 개를 지원할 수
있습니다 .

전면 패널 타입 C USB 3.2

Gen1 헤더
(20 핀 USB3_TC_1)
(1 페이지 , 10 번 항목 참조 )

이 마더보드에는 전면 패널
타입 C USB 3.2 Gen1 헤더
1 개가 있습니다 . 이 헤더는
추가 USB 3.2 Gen1 포트용
USB 3.2 Gen1 모듈을
연결하는 데 사용됩니다 .

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

ID

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-

SA

TA3_0

SA

TA3_1

SA

TA3_3

SA

TA3_2
