58

Français

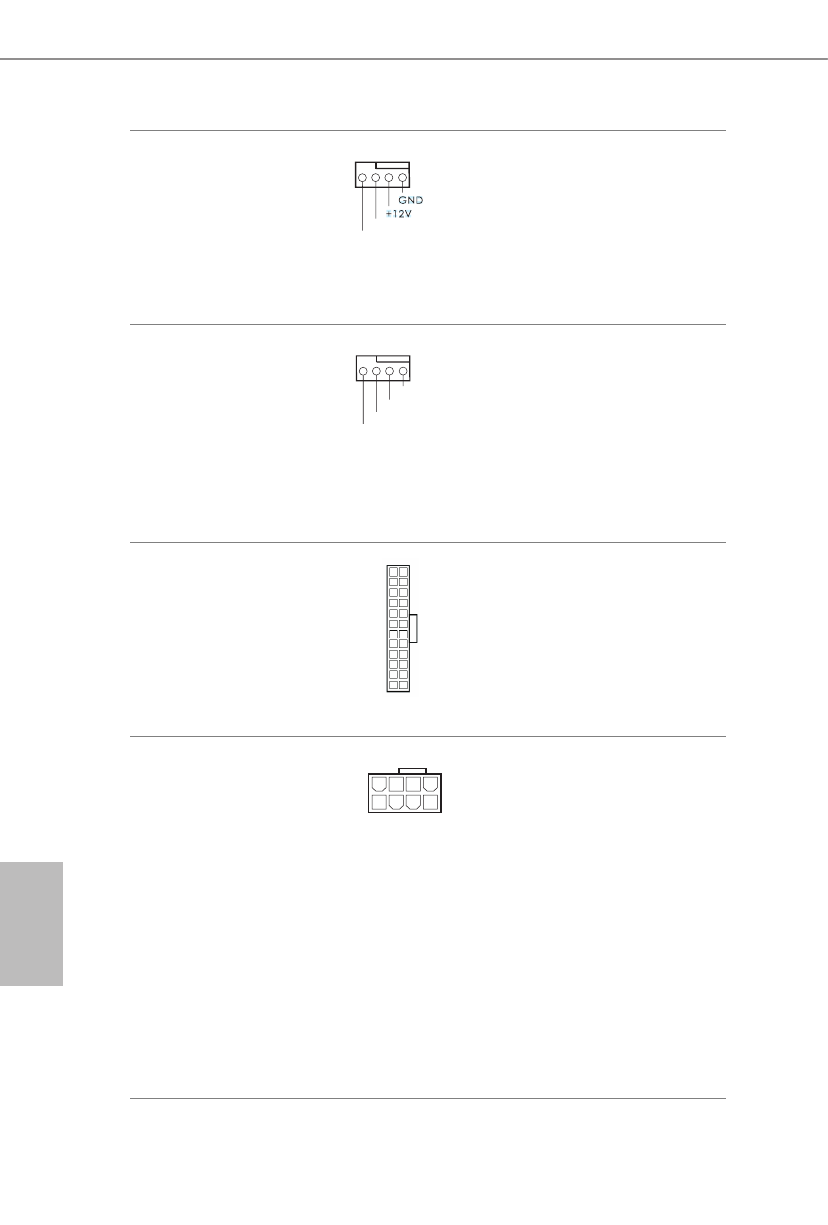

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 6)

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à
4 broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez le
brancher sur la broche 1-3.

Connecteur pour
ventilateur de processeur /
pompe à eau
(CPU_FAN2/WP à
4 broches)
(voir p.1, No. 5)

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour
processeur à 3 broches, veuillez le
brancher sur la Broche 1-3.

Connecteur
d’alimentation ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 9)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX à
24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez effectuer les
branchements sur la Broche 1 et
la Broche 13.

Connecteur
d’alimentation ATX 12 V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12 V à 8 broches. Pour utiliser une
alimentation ATX à 4 broches,
veuillez effectuer les
branchements sur la Broche 1 et la
Broche 5.

*Avertissement : Veuillez vérifier
que le câble d'alimentation
connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur ce
connecteur.

12

 1

24

13

4                            1

8                            5

CPU_F

FAN_VOLTAGE

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

C P U _ FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

4     3     2    1
