159

H670M Pro RS

繁體中文

USB Type-C Cable

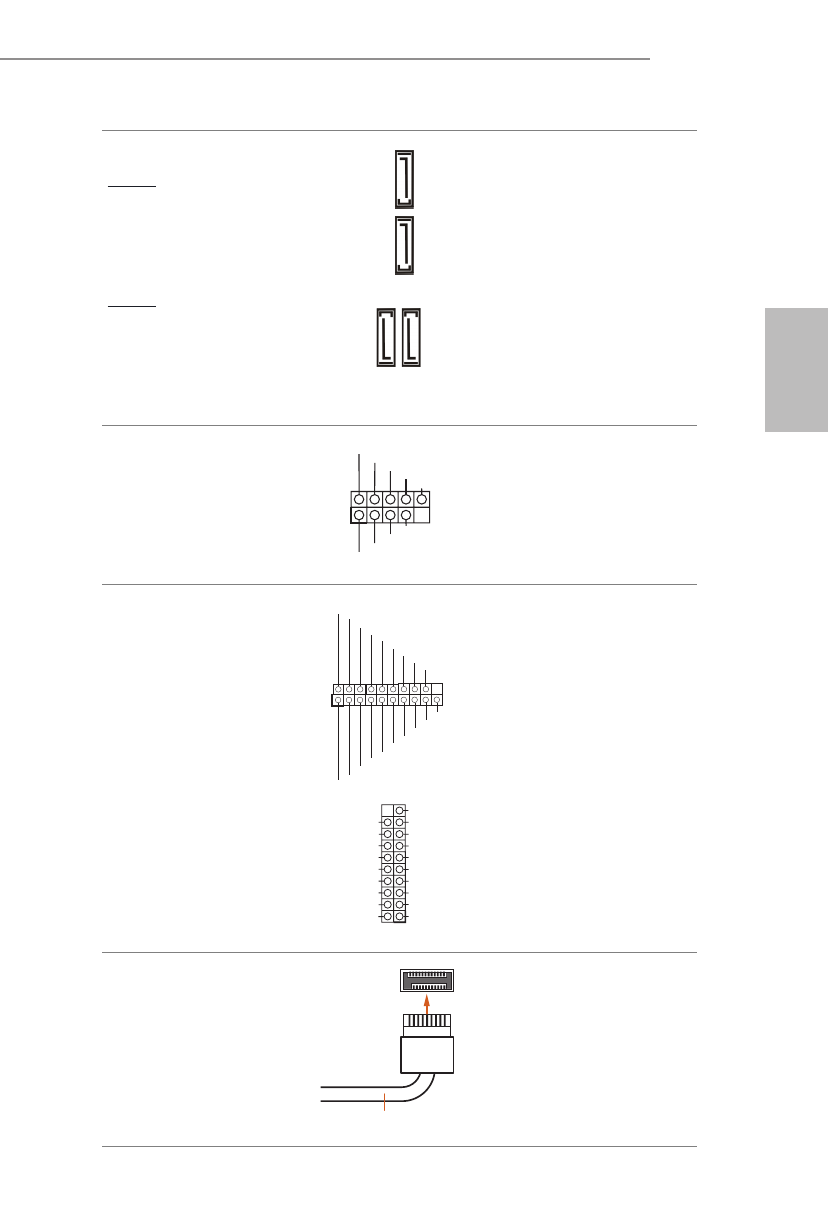

Serial ATA3 接頭

直角：

（SATA3_2:

請參閱第 1 頁，編號 14）（上）

（SATA3_3:

請參閱第 1 頁，編號 14）（下）

垂直：

（SATA3_1:

請參閱第 1 頁，編號 13）

（SATA3_0:

請參閱第 1 頁，編號 12）

這四組 SATA3 接頭皆支援內部

儲存裝置的 SATA 資料纜線，

最高可達 6.0 Gb/s 資料傳輸率。

USB 2.0 排針

(9-pin USB1_2)

（請參閱第 1 頁，編號 20）

(9-pin USB3_4)

（請參閱第 1 頁，編號 19)

本主機板上含有兩組排針。

各 USB 2.0 排針皆可支援兩個

連接埠。

USB 3.2 Gen1 排針

(19-pin USB3_5_6)

（請參閱第 1 頁，編號 21）

(19-pin USB3_7_8)

（請參閱第 1 頁，編號 11）

本主機板上含有兩組排針。

各 USB 3.2 Gen1 排針皆可支援

兩個連接埠。

前面板 Type C USB 3.2

Gen1 排針
(20-pin USB3_TC_1)
（請參閱第 1 頁，編號 10）

本主機板具有一個前面板

Type C USB 3.2 Gen1 排針。
此排針用於連接 USB 3.2 Gen1
模組，以提供額外的 USB 3.2

Gen1 連接埠。

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

ID

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-

SA

TA3_0

SA

TA3_1

SA

TA3_3

SA

TA3_2
