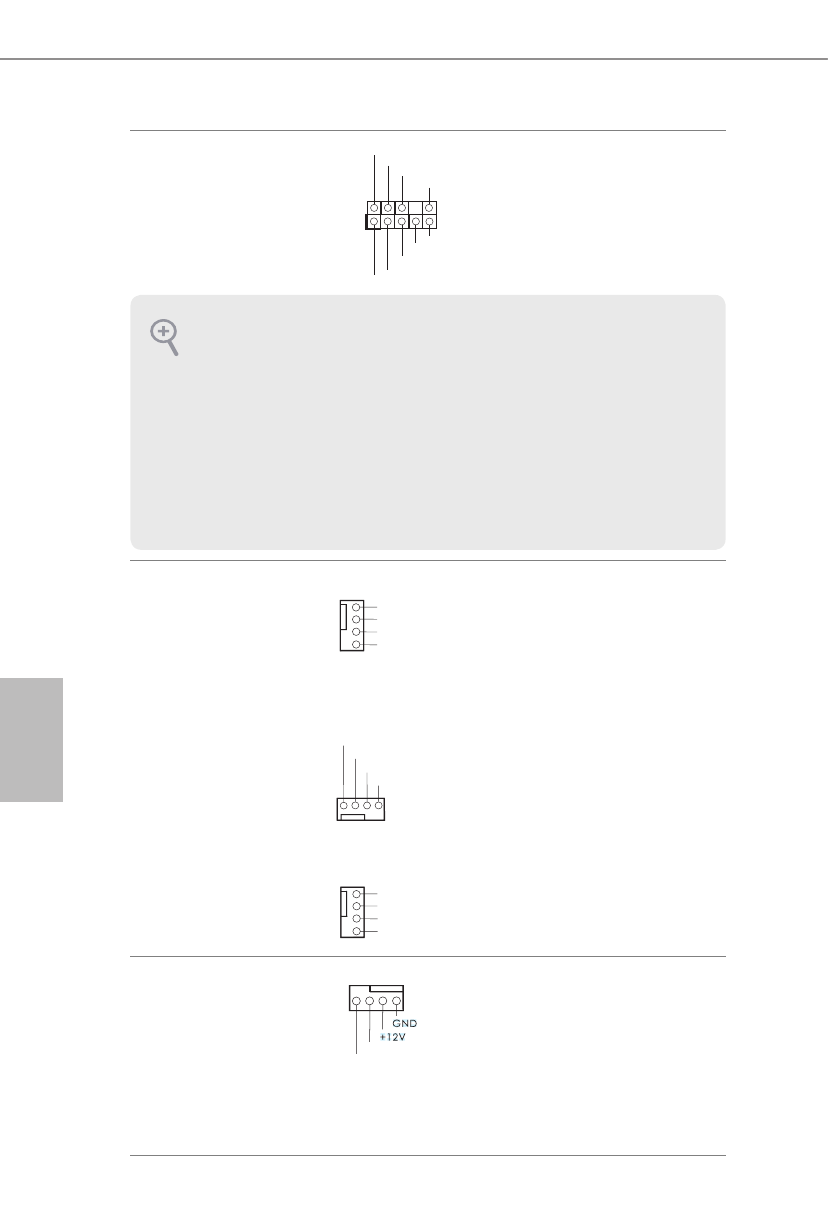

Аудиоколодка передней
панели
(9-контактов,
HD_AUDIO1)
(см. стр. 1, № 27)
Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.
Разъемы для вентилятора
или помпы водяного
охлаждения корпуса
(4-контактный
CHA_FAN1/WP)
(см. стр. 1, № 29)
(4-контактный
CHA_FAN2/WP)
(см. стр. 1, № 22)
(4-контактный
CHA_FAN3/WP)
(см. стр. 1, № 23)
(4-контактный
CHA_FAN4/WP)
(см. стр. 1, № 30)
Данная системная плата
оснащена четыре
4-контактными разъемами для
системы водяного охлаждения
корпуса. 3-контактную систему
водяного охлаждения корпуса
следует подключать к
контактам 1–3.
Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_
FAN1)
(см. стр. 1, № 6)
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора ЦП.
Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и
руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели,
как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1
2
3
4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1
2
3
4
GN D
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1 2 3 4
C P U _ FA N _ S P E E D
FA N _ S P E E D _ C O N T R O L
4 3 2 1
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
