106
Por
tuguês

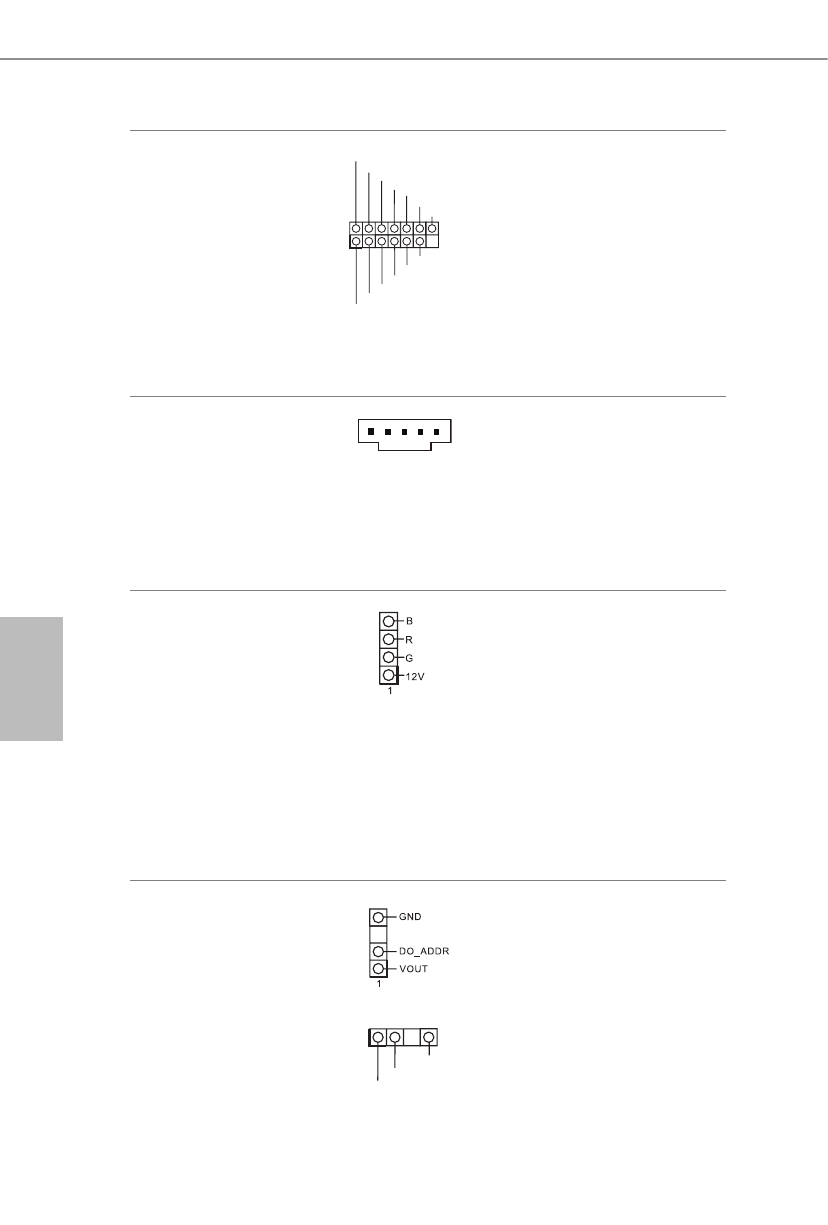

Plataforma SPI TPM
(SPI_TPM_J1 de 13
pinos)
(ver p.1, N.º 16)
Este conector suporta um sistema
com SPI Módulo de Plataforma
Confiável (TPM), que pode
armazenar com segurança chaves,
certificados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade
da plataforma.
Conector Thunderbolt
AIC
(TB1 de 5 pinos)
(ver p.1, N.º 28)
Por favor, conecte uma placa
adicional Thunderbolt™ (AIC) a
este conector Thunderbolt AIC
através do cabo GPIO.
* Por favor, instale o cartão
Thunderbolt™ AIC para PCIE3
(slot padrão).
Cabeçote de LED RGB
(RGB_LED1 de 4 pinos)
(ver p.1, N.º 7)
Este Cabeçote RGB é usado para
conectar o cabo de extensão
de LED RGB que permite aos
usuários escolher entre vários
efeitos de iluminação LED.
Atenção: Nunca instale o cabo
RGB LED na orientação errada;
caso contrário, o cabo pode ser
danificado.
*Consulte a página 34 para mais
instruções sobre este cabeçote.
Cabeçotes LED Endereçáveis
(ADDR_LED1 de 3 pinos)
(ver p.1, N.º 8)
(ADDR_LED2 de 3 pinos)
(ver p.1, N.º 26)
(ADDR_LED3 de 3 pinos)
(ver p.1, N.º 25)
Esta plataforma é usada para
conectar caboi de extensão
Ajustável de LED que permite
aos usuários escolher entre vários
efeitos de iluminação de LED.
Atenção:
Nunca instale o cabo
de LED Ajustável na orientação
errada, caso contrário o cabo
pode ser danificado.
*Consulte a página 35 para mais
instruções sobre este cabeçote.
1
SPI_DQ3
SPI_PWR
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
VOUT
DO_ADDR
GND
1
