71

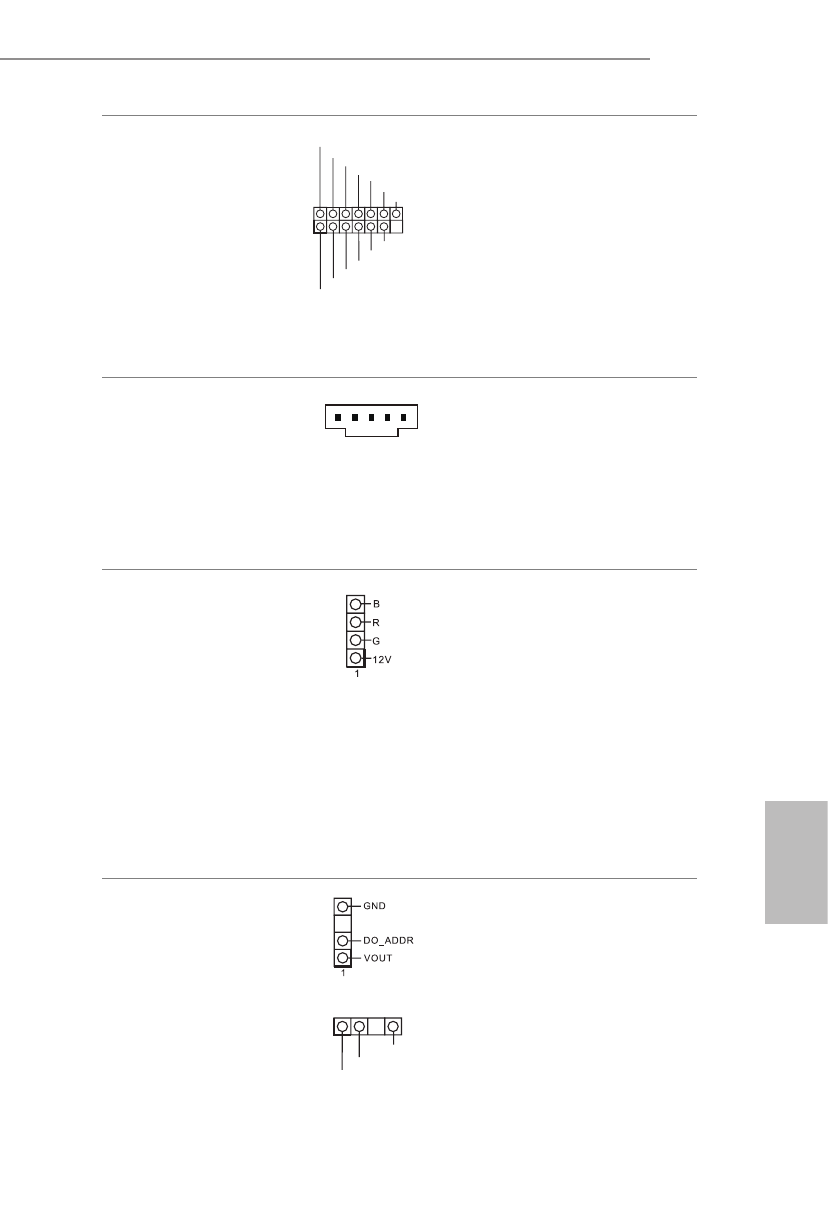

H670M Pro RS
Italiano
Connettore SPI TPM
(SPI_TPM_J1 a 13 pin)
(vedere pag. 1, n. 16)
Questo connettore supporta il
sistema SPI Trusted Platform
Module (TPM), che può
archiviare in modo sicuro chiavi,
certificati digitali, password e dati.
Un sistema TPM permette anche
di potenziare la sicurezza della
rete, di proteggere identità digitali
e di garantire l'integrità della
piattaforma.
Connettore Thunderbolt
AIC
(TB1 a 5 pin)
(vedere pag. 1, n. 28)
Collegare una scheda aggiuntiva
Thunderbolt™ (AIC) al connettore
Thunderbolt AIC utilizzando il
cavo GPIO.
*Installare la scheda AIC
Thunderbolt™ su PCIE3 (slot
predefinito).
Collettore LED RGB
(RGB_LED1 a 4 pin)
(vedere pag. 1, n. 7)
Questa basetta RGB è utilizzata
per collegare il cavo di prolunga
RGB LED che permette agli utenti
di scegliere tra vari effetti luminosi
LED.
Attenzione: Non installare il cavo
LED RGB in senso errato; in
caso contrario, il cavo potrebbe
danneggiarsi.
* Fare riferimento a pagina 34
per ulteriori istruzioni su questa
basetta.
Header LED indirizzabili
(ADDR_LED1 a 3 pin)
(vedere pag. 1, n. 8)
(ADDR_LED2 a 3 pin)
(vedere pag. 1, n. 26)
(ADDR_LED3 a 3 pin)
(vedere pag. 1, n. 25)
Questo header serve a collegare
il cavo di estensione del LED
indirizzabile che consente di
scegliere tra vari effetti luce LED.
Attenzione:
Non installare mai
il cavo del LED indirizzabile
secondo un orientamento
errato, altrimento potrebbe
danneggiarsi.
* Fare riferimento a pagina 35
per ulteriori istruzioni su questa
basetta.
VOUT
DO_ADDR
GND
1
1
SPI_DQ3
SPI_PWR
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
