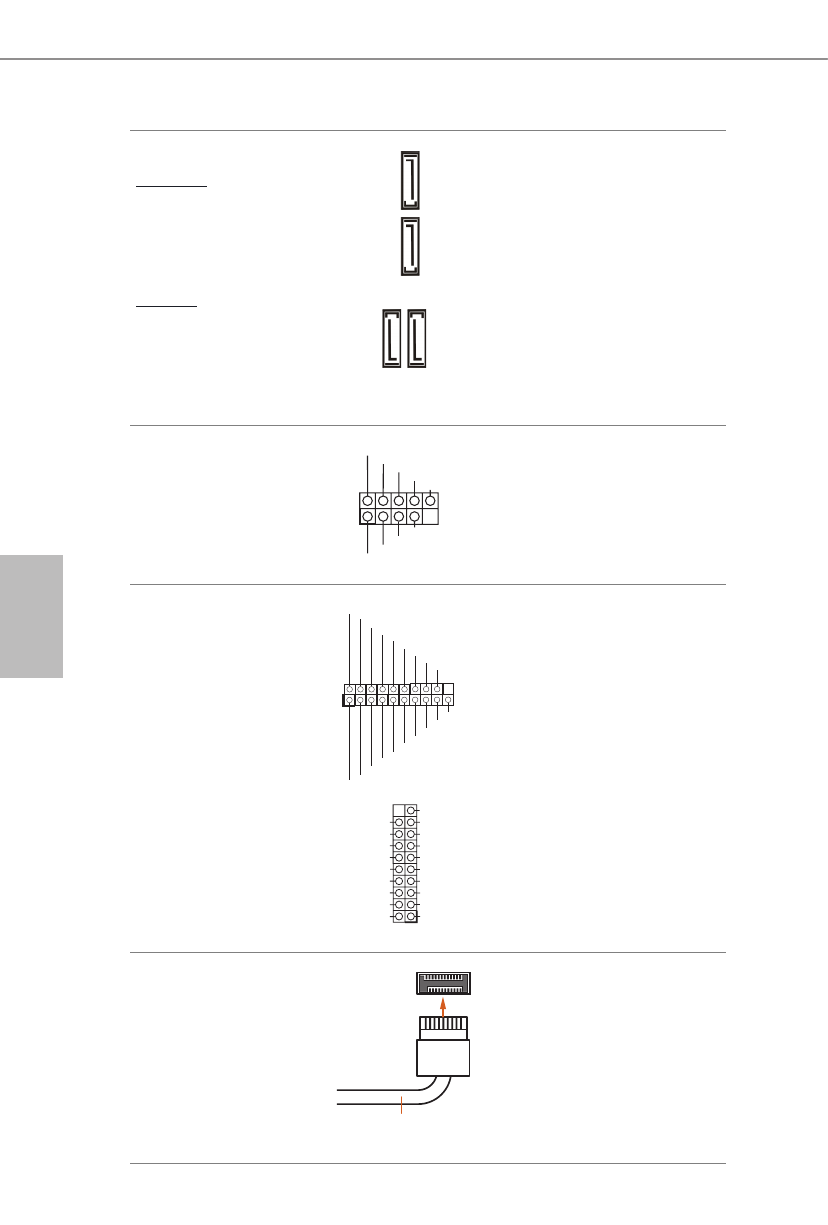

USB Type-C Cable

Złącza Serial ATA3
Kąt prosty:
(SATA3_2:
sprawdź s.1, Nr 14) (Górny)
(SATA3_3:
sprawdź s.1, Nr 14) (Dolny)
Pionowy:
(SATA3_1:
sprawdź s.1, Nr 13)
(SATA3_0:
sprawdź s.1, Nr 12)

Te cztery złącza SATA3
obsługują kable danych SATA dla
wewnętrznych urządzeń pamięci
z szybkością transferu danych do
6,0 Gb/s.

Złącza główkowe USB 2.0
(9-pinowe USB1_2)
(sprawdź s.1, Nr 20)
(9-pinowe USB3_4)
(sprawdź s.1, Nr 19)

Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 2.0 może
obsługiwać dwa porty.

Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 21)

(19-pinowe USB3_7_8)
(sprawdź s.1, Nr 11)

Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 3.2 Gen1
może obsługiwać dwa porty.

Złącze główkowe generacji
1 USB 3.2 typu C na
panelu przednim
(20-pinowe USB3_TC_1)
(sprawdź s.1, Nr 10)

Na tej płycie głównej dostępne jest
jedno złącze główkowe generacji
1 USB 3.2 typu C na panelu
przednim. To złącze główkowe
jest używane do podłączania
modułu USB 3.2 generacji 1 dla
dodatkowych portów USB 3.2
generacji 1.
