149
H670M Pro RS
简体中文

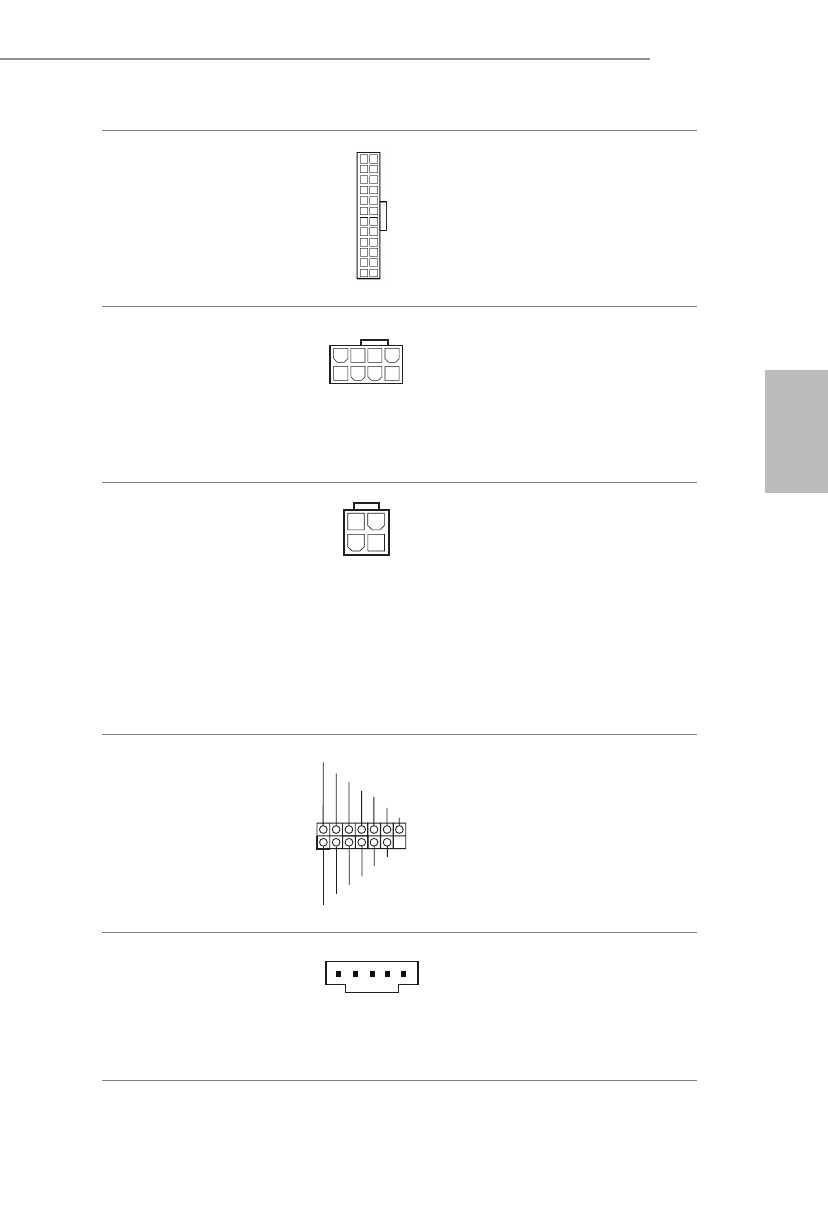

ATX 电源接口
（24 针 ATXPWR1）
（见第 1 页，第 9 个）
此主板提供 24 针 ATX 电源接
口。要使用 20 针 ATX 电源，
请沿针脚 1 和针脚 13 插接它。
ATX 12V 电源接口
（8 针 ATX12V1）
（见第 1 页，第 1 个）
此主板提供 8 针 ATX 12V 电源
接口。要使用 4 针 ATX 电源，
请沿针脚 1 和针脚 5 插接它。
* 警告：请确保连接的电源线用
于 CPU，而非图形卡。不要将
PCIe 电源线插接到此接口。
ATX 12V 电源接口
（4 针 ATX12V2）
（见第 1 页，第 2 个）
请将 ATX 12V 电源连接到此接
口。
* 电源插头只能从一个方向插入
此接口。
* 也可以将 ATX 12V 4 针线连接
至 ATX12V2。
* 对于高级超频，我们建议将此
插口与 ATX12V1 搭配使用。
SPI TPM 接脚
（13 针 SPI_TPM_J1）
（见第 1 页，第 16 个）
此接口支持 SPI Trusted Platform
Module（信任平台模块，TPM）
系统，可以安全地存储密钥、
数字证书、密码和数据。TPM
系统也可以帮助增强网络安全，
保护数字身份和确保平台完整
性。
Thunderbolt AIC 接口
（5 针 TB1）
（见第 1 页，第 28 个）
请利用 GPIO 线将 Thunderbolt
™
扩展卡 (AIC) 连接到
Thunderbolt AIC 接口。
* 请将 Thunderbolt
™
AIC 卡安装
到 PCIE3（默认插槽）。
4 1
8 5
1
SPI_DQ3
SPI_PWR
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
12
1
24
13
