日本語
1.4
オンボードのヘッダーとコネクタ
オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタ
にはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパー
キャップを被せると、マザーボードに物理損傷が起こることがあります。

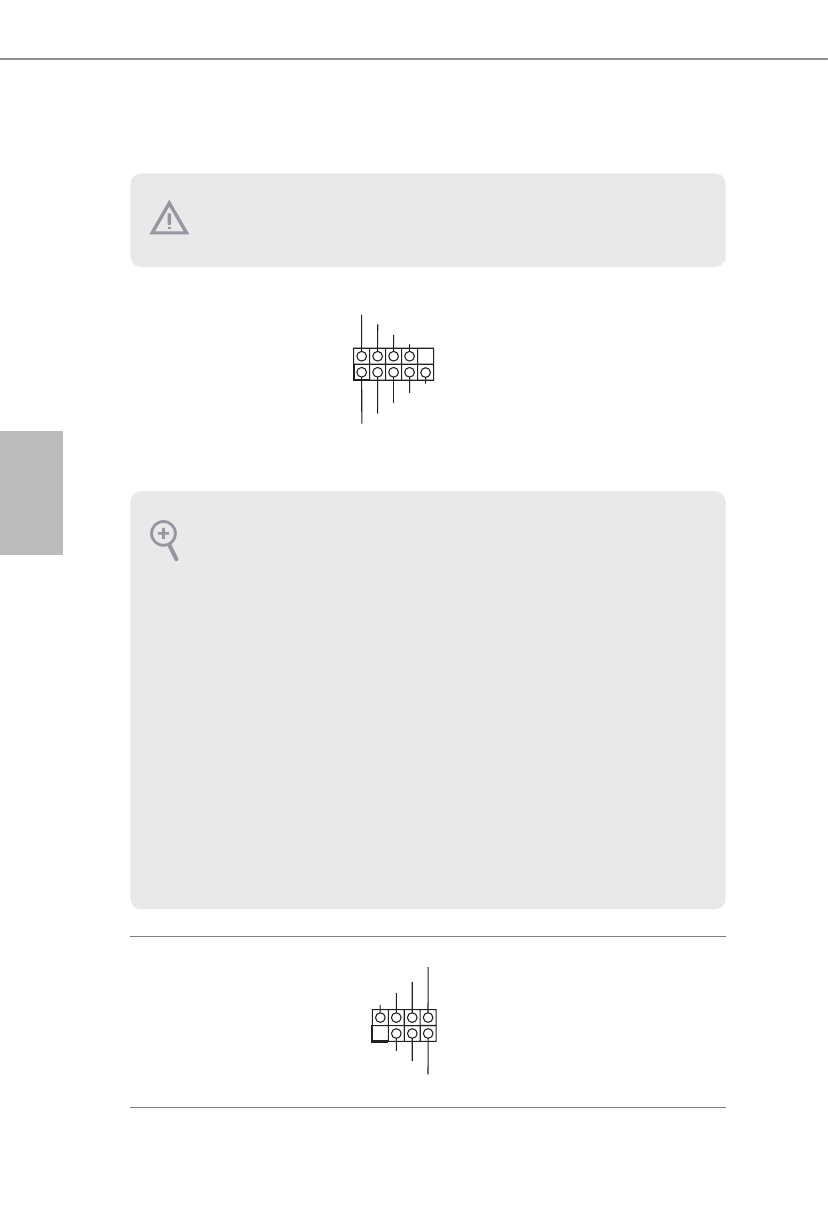

システムパネルヘッダー
（
9
ピン
PANEL1
）
（
p.1
、
No. 15
参照）
電源ボタンを接続し、ボタンを
リセットし、下記のピン割り当て
に従って、シャーシのシステムス
テータス表示ランプをこのヘッ
ダーにセットします。ケーブルを
接続するときには、ピンの＋と−
に気をつけてください。
シャーシイントルージョ
ンとスピーカーヘッダー
（
7
ピン
SPK_CI1
）
（
p.1
、
No. 17
参照）
シャーシイントルージョンと
シャーシスピーカーをこのヘッ
ダーに接続してください。
PWRBTN
（電源ボタン）
：
シャーシ前面パネルの電源ボタンに接続してください。電源ボタンを使用して、システム
をオフにする方法を設定できます。
RESET
（リセットボタン）
：
シャーシ前面パネルのリセットボタンに接続してください。コンピューターがフリーズした
り、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再
起動します。
PLED
（システム電源
LED
）
：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼
働中は、
LED
が点灯します。システムが
S1/S3
スリープ状態の場合には、
LED
は点滅を
続けます。システムが
S4
スリープ状態または電源オフ
(S5)
のときには、
LED
はオフです。
HDLED
（ハードドライブアクティビティ
LED
）
：
シャーシ前面パネルのハードドライブアクティビティ
LED
に接続してください。ハードド
ライブのデータを読み取りまたは書き込み中に、
LED
はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュール
は、主に電源ボタン、
リセットボタン、電源
LED
、ハードドライブアクティビティ
LED
、スピー
カーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続す
る場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてく
ださい。
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
