56

Français

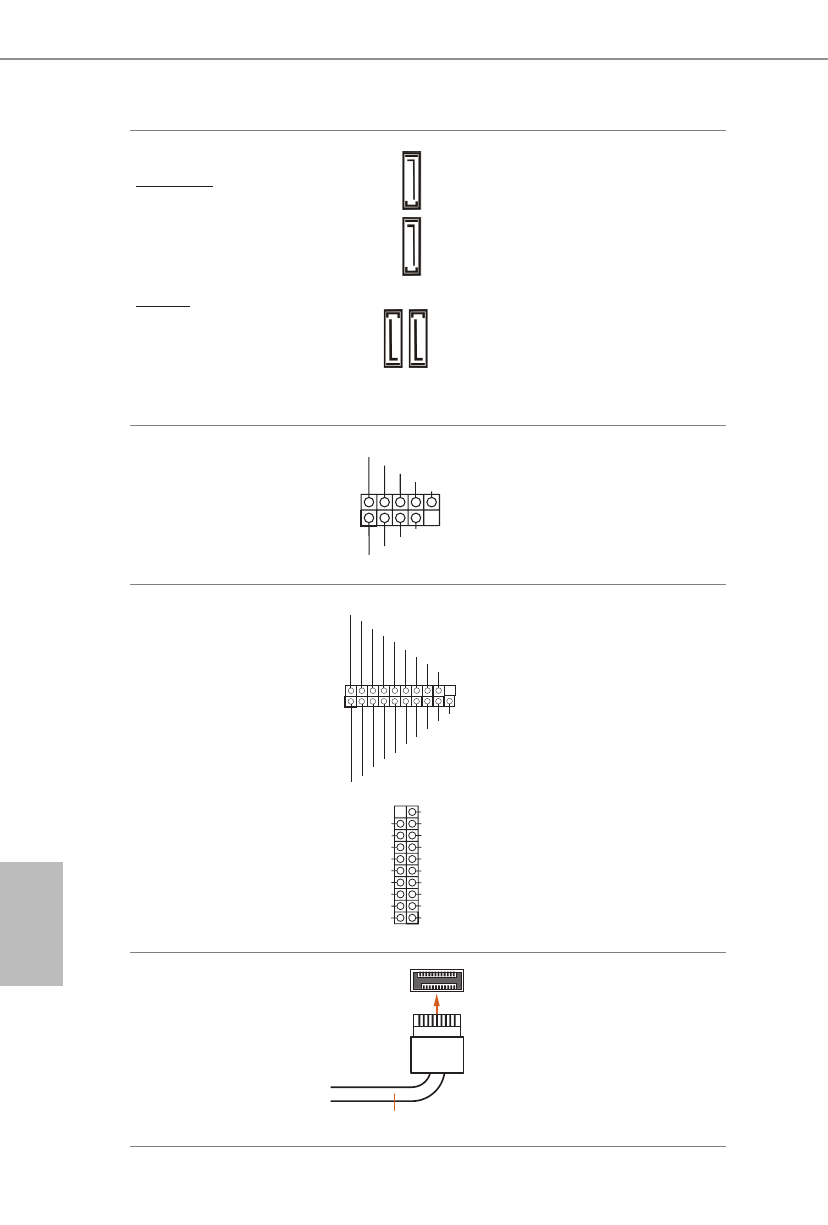

Connecteurs Serial ATA3
Angle droit:
(SATA3_2 :
voir p.1, No. 14) (Supérieur)
(SATA3_3 :
voir p.1, No. 14) (Inférieur)
Vertical:
(SATA3_1 :
voir p.1, No. 13)
(SATA3_0 :
voir p.1, No. 12)

Ces quatre connecteurs SATA3
sont compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.

Embases USB 2.0
(USB1_2 à 9 broches)
(voir p.1, No. 20)
(USB3_4 à 9 broches)
(voir p.1, No. 19)

Cette carte mère comprend deux
connecteurs. Chaque embase USB
2.0 peut prendre en charge deux
ports.

Embases USB 3.2 Gen1
(USB3_5_6 à 19 broches)
(voir p.1, No. 21)

(USB3_7_8 à 19 broches)
(voir p.1, No. 11)

Cette carte mère comprend deux
connecteurs. Chaque embase USB
3.2 Gen1 peut prendre en charge
deux ports.

Embase USB 3.2 Gen1
Type C sur panneau avant
(USB3_TC_1 à
20 broches)
(voir p.1, No. 10)

Cette carte mère comprend une
embase USB 3.2 Gen1 Type C sur
le panneau avant. Cette embase
sert à connecter un module
USB 3.2 Gen1 pour des ports USB
3.2 Gen1 supplémentaires.

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

ID

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-

SA

TA3_0

SA

TA3_1

SA

TA3_3

SA

TA3_2

USB Type-C Cable
