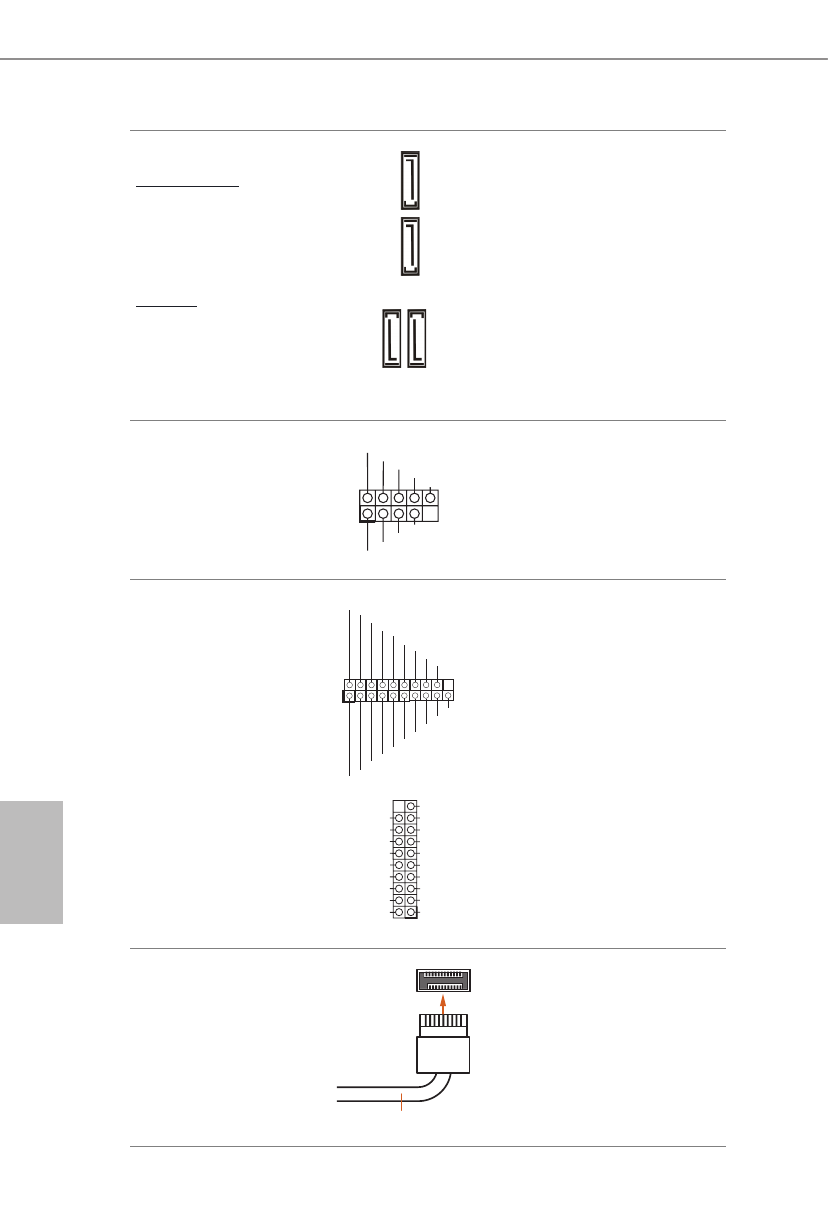

68

Italiano

Connettori Serial ATA3
Angolo destroy:
(SATA3_2:
vedere pag. 1, n. 14) (Superiore)
(SATA3_3:
vedere pag. 1, n. 14) (Inferiore)
Verticale:
(SATA3_1:
vedere pag. 1, n. 13)
(SATA3_0:
vedere pag. 1, n. 12)

Questi quattro connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0
(USB1_2 a 9 pin)
(vedere pag. 1, n. 20)
(USB3_4 a 9 pin)
(vedere pag. 1, n. 19)

Ci sono due connettori su questa
scheda madre. Ciascun header
USB 2.0 può supportare due porte.

Header USB 3.2 Gen1
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 21)

(USB3_7_8 a 19 pin)
(vedere pag. 1, n. 11)

Ci sono due connettori su questa
scheda madre. Ciascun header
USB 3.2 Gen1 può supportare due
porte.

Connettore USB 3.2 Gen1
tipo C pannello anteriore
(USB3_TC_1 a 20 pin)
(vedere pag. 1, n. 10)

È presente un connettore USB 3.2
Gen1 tipo C pannello anteriore
su questa scheda madre. Questo
connettore viene utilizzato per il
collegamento di un modulo
USB 3.2 Gen1 per porte
USB 3.2 Gen1 supplementari.

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

ID

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-

SA

TA3_0

SA

TA3_1

SA

TA3_3

SA

TA3_2

USB Type-C Cable
