H670M Pro RS
简体中文
USB Type-C Cable

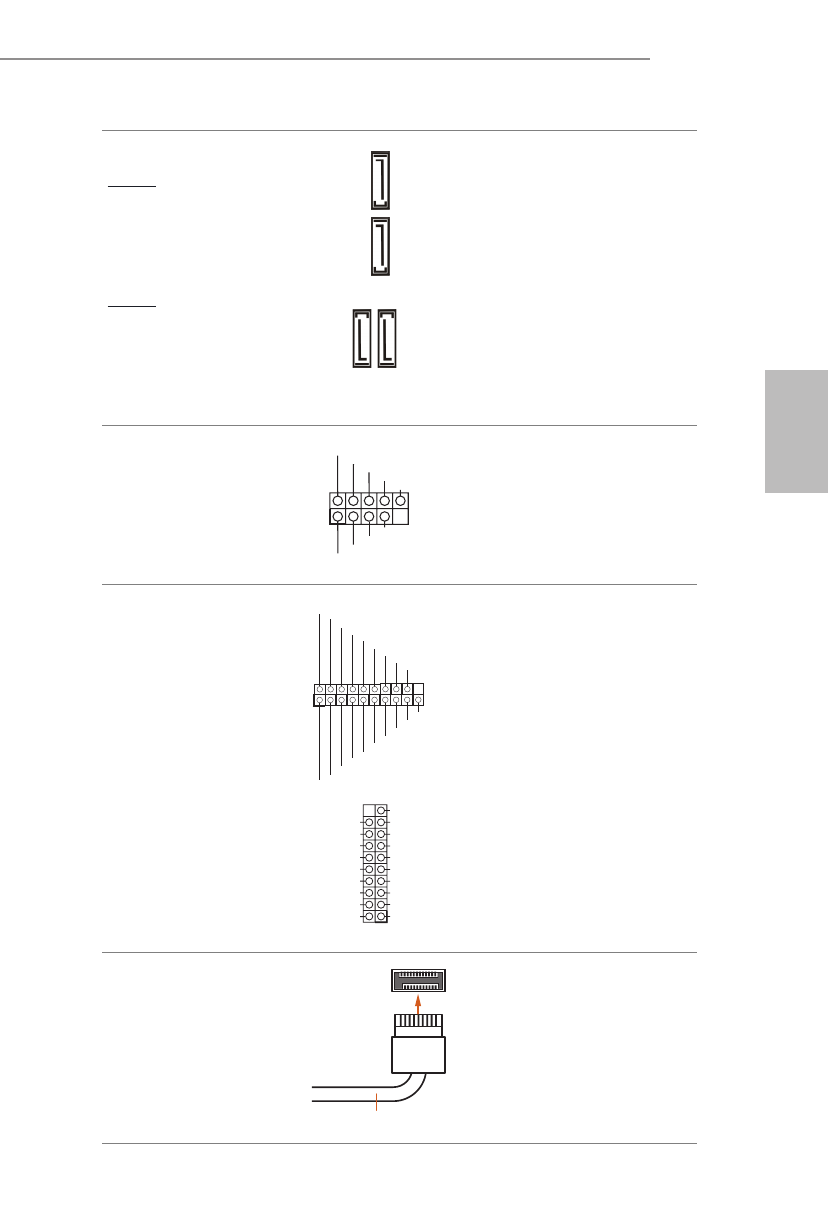

串行 ATA3 接口
直角：
（SATA3_2:
见第 1 页，第 14 个）（上）
（SATA3_3:
见第 1 页，第 14 个）（下）
垂直：
（SATA3_1:
见第 1 页，第 13 个）
（SATA3_0:
见第 1 页，第 12 个）
这四个 SATA3 接口支持最高
6.0 Gb/s 数据传输速率的内部
存储设备的 SATA 数据线。
USB 2.0 接脚
（9 针 USB1_2）
（见第 1 页，第 20 个）
（9 针 USB3_4）
（见第 1 页，第 19 个）
此主板上有 2 个接脚。每个
USB 2.0 接脚可以支持两个端
口。
USB 3.2 Gen1 接脚
（19 针 USB3_5_6）
（见第 1 页，第 21 个）
（19 针 USB3_7_8）
（见第 1 页，第 11 个）
此主板上有 2 个接脚。每个
USB 3.2 Gen1 接脚可以支持
两个端口。
前面板 C 类型 USB 3.2
Gen1 接脚
（20 针 USB3_TC_1）
（见第 1 页，第 10 个）
此主板上有一个前面板 C 类型
USB 3.2 Gen1 接脚。此接脚用
于连接 USB 3.2 Gen1 模块以
获得附加 USB 3.2 Gen1 端口。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
SA
TA3_0
SA
TA3_1
SA
TA3_3
SA
TA3_2
