 Nederlands |

53

Bosch Power Tools

1 609 92A 0BR | (14.10.13)

Vervoer

Voordat het spuitsysteem wordt verplaatst of vervoerd, kan
het spuitpistool of een gesloten verpakking met spuitmateri-
aal in het opbergvak

17

 worden gezet. Door de bevestigings-

voorziening zit het spuitpistool vast in het opbergvak. Er kan
geen spuitmateriaal naar buiten lopen.

– Zet het spuitpistool in het opbergvak en duw tegen de

weerstand tot het spuitpistool vast in het opbergvak zit.

Onderhoud en service

Onderhoud en reiniging



Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.

Reiniging (zie afbeeldingen I – K)

Een goede reiniging is een voorwaarde voor het juiste gebruik
van het spuitpistool. Als er geen reiniging of geen juiste reini-
ging plaatsvindt, vervalt de garantie.

Reinig het spuitpistool en het reservoir voor spuitmateriaal al-
tijd met het geschikte verdunningsmiddel (oplosmiddel of
water) voor het gebruikte spuitmateriaal.

Dompel nooit het hele spuitpistool in het reinigingsmiddel on-
der.

Reinig de sproei- en luchtgaatjes van het spuitpistool nooit
met een spits metalen voorwerp.

Giet verdund spuitmateriaal dat u wilt bewaren niet terug bij
het originele spuitmateriaal.

Reinig het spuitpistool grondig nadat u spuitmiddelen hebt
gebruikt die schadelijk voor de gezondheid zijn.

– Schakel de basiseenheid uit en druk de bedieningsschake-

laar

9

 van het spuitpistool in, zodat het spuitmateriaal in

het reservoir kan teruglopen.

– Schroef het reservoir

8

 eraf en giet het resterende spuit-

materiaal opnieuw bij het originele spuitmateriaal.

– Vul het reservoir met verdunningsmiddel (oplosmiddel of

water) en schroef het vast op het spuitpistool.

– Schud het spuitpistool meermaals.
– Schakel de basiseenheid in en spuit het verdunningsmid-

del in een leeg materiaalblik.

– Herhaal de laatste drie stappen tot er helder verdunnings-

middel uit het spuitpistool komt.

– Schakel de basiseenheid weer uit.
– Maak het reservoir

8

 volledig leeg.

– Controleer of de stijgbuis

10

 met de reservoirpakking

13

vrij van spuitmateriaal en onbeschadigd is.

– Reinig het reservoir en het spuitpistool van buiten met een

doek die met verdunningsmiddel is bevochtigd.

– Schroef de wartelmoer

3

 en de luchtkap

2

 los.

– Reinig de sproeier

11

 en de sproeiernaald met verdun-

ningsmiddel.

Van tijd tot tijd moet ook de sproeierpakking

12

 worden

schoongemaakt.

– Verwijder de sproeier

11

 en de sproeierpakking

12

.

Maak eventueel gebruik van een spits voorwerp, omdat de
sproeierpakking vast op het spuitpistool zit.

– Reinig de sproeierpakking met verdunningsmiddel.
– Plaats de sproeierpakking weer in het spuitpistool. De

groef moet van het spuitpistool weg wijzen.

– Steek de sproeier op het spuitpistool en draai de sproeier

in de juiste stand.

– Steek de luchtkap

2

 op de sproeier en draai deze met de

wartelmoer

3

 vast.

Luchtfilter vervangen (zie afbeelding L)

Als het luchtfilter vuil is, moet het worden vervangen.

– Verwijder de luchtfilterafscherming

21

.

– Vervang het luchtfilter .
– Breng de luchtfilterafscherming weer aan.

Materiaal afvoeren

Verdunningsmiddel en resten van spuitmateriaal moeten op
een voor het milieu niet schadelijke wijze worden afgevoerd.
Neem de aanwijzingen van de fabrikant inzake afvalverwijde-
ring en de plaatselijke voorschriften voor het afvoeren van
speciaal afval in acht.

Chemicaliën die schadelijk zijn voor het milieu mogen niet in
de bodem, het grondwater of in oppervlaktewater terechtko-
men. Giet chemicaliën die schadelijk zijn voor het milieu niet
in de riolering.

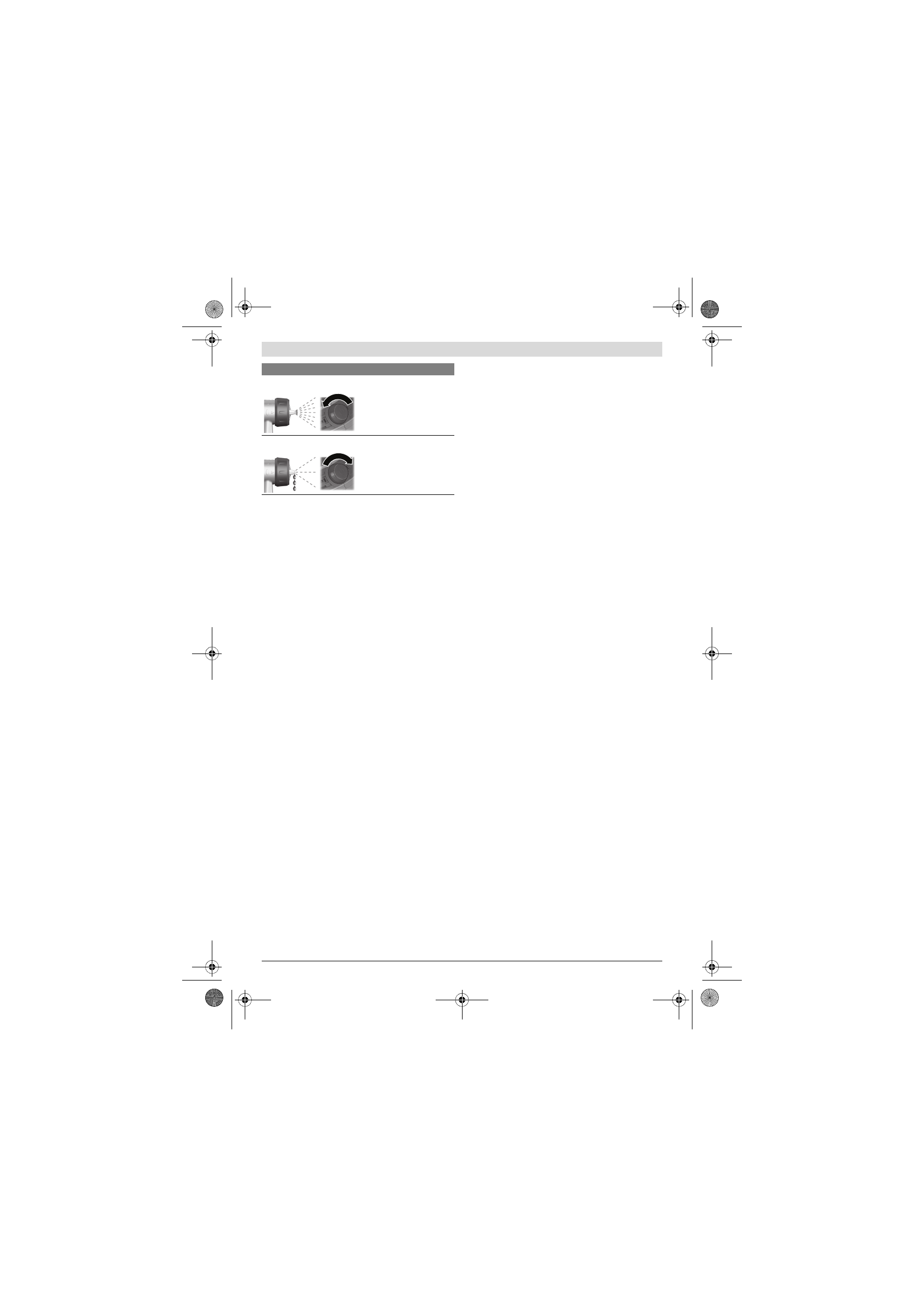

Luchtvolume

Instelling

Te sterke verfnevel:

De luchthoeveelheid moet
worden verminderd.

– Draai de draaiknop

16

naar links.

Te grove verstuiving:

De luchthoeveelheid moet
worden vergroot.

– Draai de draaiknop

16

naar rechts.
