10

 | Deutsch

1 609 92A 0BR | (14.10.13)

Bosch Power Tools

Wenn Sie ein optimales Sprühbild erhalten, können Sie das
Sprühen beginnen.

oder

Wenn das Sprühergebnis nicht zufriedenstellend ist oder kei-
ne Farbe austritt, gehen Sie vor wie bei „Behebung von Stö-
rungen“ auf Seite 12 beschrieben.

Sprühmaterial einfüllen (siehe Bilder C1

–

C2)



Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.

– Schrauben Sie den Behälter

8

 von der Sprühpistole ab.

– Drehen Sie das Steigrohr

10

 so, dass das Sprühmaterial

fast ohne Rest versprüht werden kann:

– Füllen Sie das Sprühmaterial in den Behälter und schrau-

ben Sie diesen fest an die Sprühpistole.

Inbetriebnahme



Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typen-
schild des Elektrowerkzeuges übereinstimmen. Mit
230 V gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.



Die Basiseinheit muss während des Betriebs immer
waagrecht auf einer ebenen Fläche stehen. Kippen
oder stellen Sie die Basiseinheit nie senkrecht auf,
wenn sie eingeschaltet ist.



Achten Sie darauf, dass die Basiseinheit während des
Betriebs keinen Staub oder andere Verschmutzungen
ansaugen kann.



Achten Sie darauf, dass Sie die Basiseinheit nie be-
sprühen.

Einschalten

Um Energie zu sparen, schalten Sie das Feinsprühsystem nur
ein, wenn Sie es benutzen.

– Stellen Sie die Basiseinheit immer nur waagrecht auf eine

ebene und saubere Fläche.

– Stecken Sie den Netzstecker in die Steckdose.
– Nehmen Sie die Sprühpistole in die Hand und richten Sie

sie auf die Sprühfläche.

– Drehen Sie zum Einschalten den Drehknopf

16

 an der Ba-

siseinheit nach rechts bis zum Anschlag.
Es wird empfohlen, mit der maximalen Luftmenge zu
beginnen. (siehe „Luftmenge einstellen“, Seite 11)

– Drücken Sie den Bedienschalter

9

 an der Sprühpistole.

Hinweis:

Wenn die Basiseinheit eingeschaltet ist, strömt an

der Düse

11

 immer Luft aus.

Ausschalten

– Lassen Sie den Bedienschalter

9

 los und drehen Sie den

Drehknopf

16

 nach links bis zum Anschlag.

– Stellen Sie die Sprühpistole in die Ablage

17

.

– Ziehen Sie den Netzstecker aus der Steckdose.

Arbeitshinweise

Sprühen (siehe Bilder D – E)
Hinweis:

Beachten Sie die Windrichtung, wenn Sie das Elek-

trowerkzeug im Freien benutzen.

– Führen Sie zuerst eine Probesprühung durch und stellen

Sie das Sprühbild und die Sprühmaterialmenge entspre-
chend dem Sprühmaterial ein. (Einstellungen siehe nach-
folgende Abschnitte)

– Halten Sie die Sprühpistole unbedingt in einem gleichmä-

ßigen Abstand von 5 – 15 cm senkrecht zum Sprühobjekt.

– Beginnen Sie den Sprühvorgang außerhalb der Sprühfläche.
– Bewegen Sie die Sprühpistole je nach Sprühbild-Einstel-

lung gleichmäßig quer oder auf und ab.
Eine gleichmäßige Oberflächenqualität entsteht, wenn
sich die Bahnen um 4 – 5 cm überlappen.

– Vermeiden Sie Unterbrechungen innerhalb der Sprühfläche.

Eine gleichmäßige Führung der Sprühpistole ergibt eine ein-
heitliche Oberflächenqualität.

Ein ungleichmäßiger Abstand und Sprühwinkel führt zu star-
ker Farbnebelbildung und damit zu einer ungleichmäßigen
Oberfläche.

– Beenden Sie den Sprühvorgang außerhalb der Sprühfläche.

Sprühen Sie den Behälter für das Sprühmaterial nie ganz leer.
Wenn das Steigrohr nicht mehr in das Sprühmaterial taucht,
bricht der Sprühstrahl ab und eine uneinheitliche Oberfläche
entsteht.

Wenn sich das Sprühmaterial an der Düse und der Luftkappe
ablagert, reinigen Sie beide Teile mit dem verwendeten Ver-
dünnungsmittel.

Sprühbild einstellen (siehe Bild F)



Betätigen Sie nie den Bedienschalter 9 während Sie die
Luftkappe 2 verstellen.

– Lockern Sie die Überwurfmutter

3

.

– Drehen sie die Luftkappe

2

 in die gewünschte Position.

– Ziehen Sie die Überwurfmutter wieder fest an.

Sprühmaterialmenge einstellen (siehe Bild G)

– Drehen Sie das Stellrad

5

, um die gewünschte Sprühmate-

rialmenge einzustellen:

I

: minimale Sprühmaterialmenge,

IIII

: maximale Sprühmaterialmenge.

für Sprüharbeiten an liegen-
den Objekten

nach

vorne

 in Richtung

Düse

für Sprüharbeiten über Kopf nach

hinten

 in Richtung

Handgriff

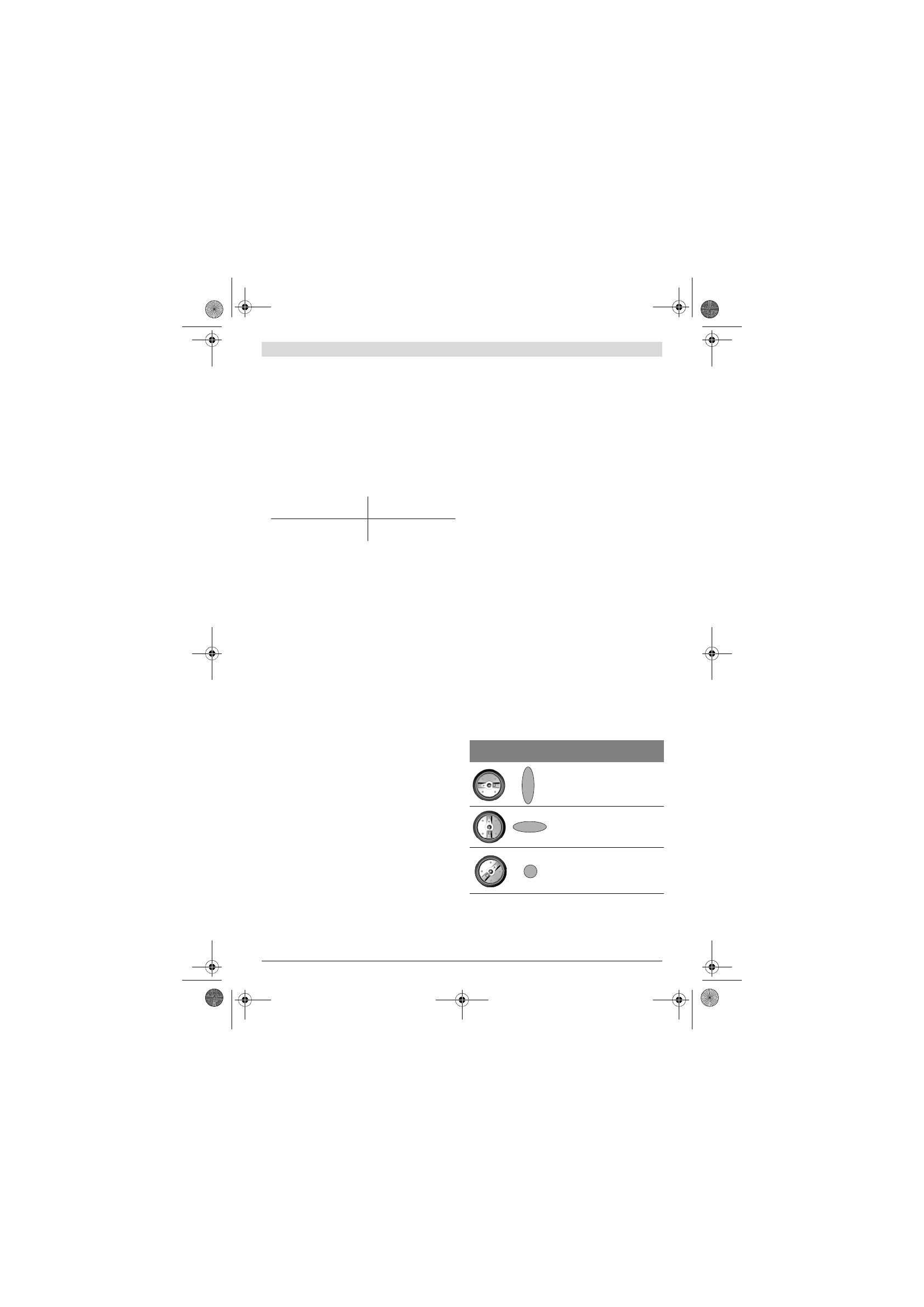

Luftkappe Sprüh-

strahl

Anwendung

A

senkrechter Flachstrahl für hori-
zontale Arbeitsrichtung

B

waagrechter Flachstrahl für verti-
kale Arbeitsrichtung

C

Rundstrahl für Ecken, Kanten und
schwer zugängliche Stellen
