 | Magyar

1 609 92A 0BR | (14.10.13)

Bosch Power Tools

A szórt anyag mennyiségének beállítása
(lásd a „G” ábrát)

– Forgassa  el  az

5

 szabályozókereket, hogy beállítsa a kívánt

szórt anyagmennyiséget:

I

: minimális szórási anyagmennyiség,

IIII

: maximális szórt anyagmennnyiség.

A levegőmennyiség beállítása (lásd a „H” ábrát)

– Az alkalmazott szórt anyaghoz szükséges levegőmennyi-

ség és nyomás beállításához forgassa a megfelelő helyzet-
be a

16

 forgatógombot.

A munkát célszerű a maximális levegőmennyiséggel kezdeni.

Szállítás

A szállításhoz a szórópisztolyt vagy egy permetezőanyagot
tartalmazó zárt tartályt bele lehet állítani a

17

 állványba. A tar-

tószerkezet a szórópisztolyt az állványban szorosan rögzítve
tartja. A permetezőanyag nem léphet ki.

– Tegye be a szórópisztolyt az állványba és nyomja be az el-

lenállás ellen, amíg az ott szorosan rögzítésre nem kerül.

Karbantartás és szerviz

Karbantartás és tisztítás



Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.

Tisztítás (lásd az I

–

K ábrát)

A szakszerű tisztítás a szórópisztoly kifogástalan üzemelésé-
nek okvetlenül szükséges előfeltétele. Hiányos vagy szaksze-
rűtlen tisztítás esetén a garancia igényeket nem vesszük figye-
lembe.

A szórópisztolyt és a szórt anyag tartályt mindig a felhaszná-
lásra kerülő szórt anyagnak megfelelő hígítóval (oldószer vagy
víz) tisztítsa.

Sohase merítse teljesen bele a szórópisztolyt a tisztítószerbe.

Sohase tisztítsa a szórópisztoly fúvókafuratait és légvezetőfu-
ratait hegyes fémtárgyakkal.

Sohase öntse vissza a hígított szórt anyagot a tároláshoz az
eredeti szórt anyaghoz.

Nagyon alaposan tisztítsa meg a szórópisztolyt, ha egészség-
károsító hatású szórt anyagot használ.

– Kapcsolja ki az alapegységet és nyomja meg a szórópisz-

toly

9

 kezelő kapcsolóját, hogy a szórt anyag visszafolyhas-

son a tartályba.

– Csavarozza le a tartályt

8

, és öntse vissza a maradék szóró-

anyagot az eredeti csomagolásába.

– Töltsön be hígítót (oldószer vagy víz) a tartályba és csavar-

ja azt szorosan rá a szórópisztolyra.

– Rázza fel többször a szórópisztolyt.
– Kapcsolja be az alapegységet és szórja bele a pisztollyal a

hígítót egy üres dobozba.

– Addig ismételje meg az utóbbi három lépést, amíg a szóró-

pisztolyból tiszta hígító lép ki.

– Ismét kapcsolja ki az alapegységet.
– Ürítse ki teljesen a

8

 tartályt.

– Ellenőrizze Sie, hogy a

10

 felszállócső a

13

 tartály tömítés-

sel mentes-e minden szórt anyagtól és nincs-e megrongá-
lódva.

– Egy hígítóval benedvesített kendővel tisztítsa meg kívülről

a tartályt és a szórópisztolyt.

– Csavarja  le  a

3

 hollandianyát és a

2

 légszelepet.

– Tisztítsa meg hígítóval a

11

 fúvókát és a fúvókatűt.

Alkalmilag ezen kívól a

12

 fúvóka tömítést is meg kell tisztítani.

– Vegye  le  a

11

 fúvókát és a

12

 fúvóka tömítést.

Esetleg használjon egy hegyes tárgyat segédeszközként,
mivel a fúvóka tömítés igen szorosan ül a szórópisztolyon.

– Tisztítsa meg hígítóval a fúvóka tömítést.

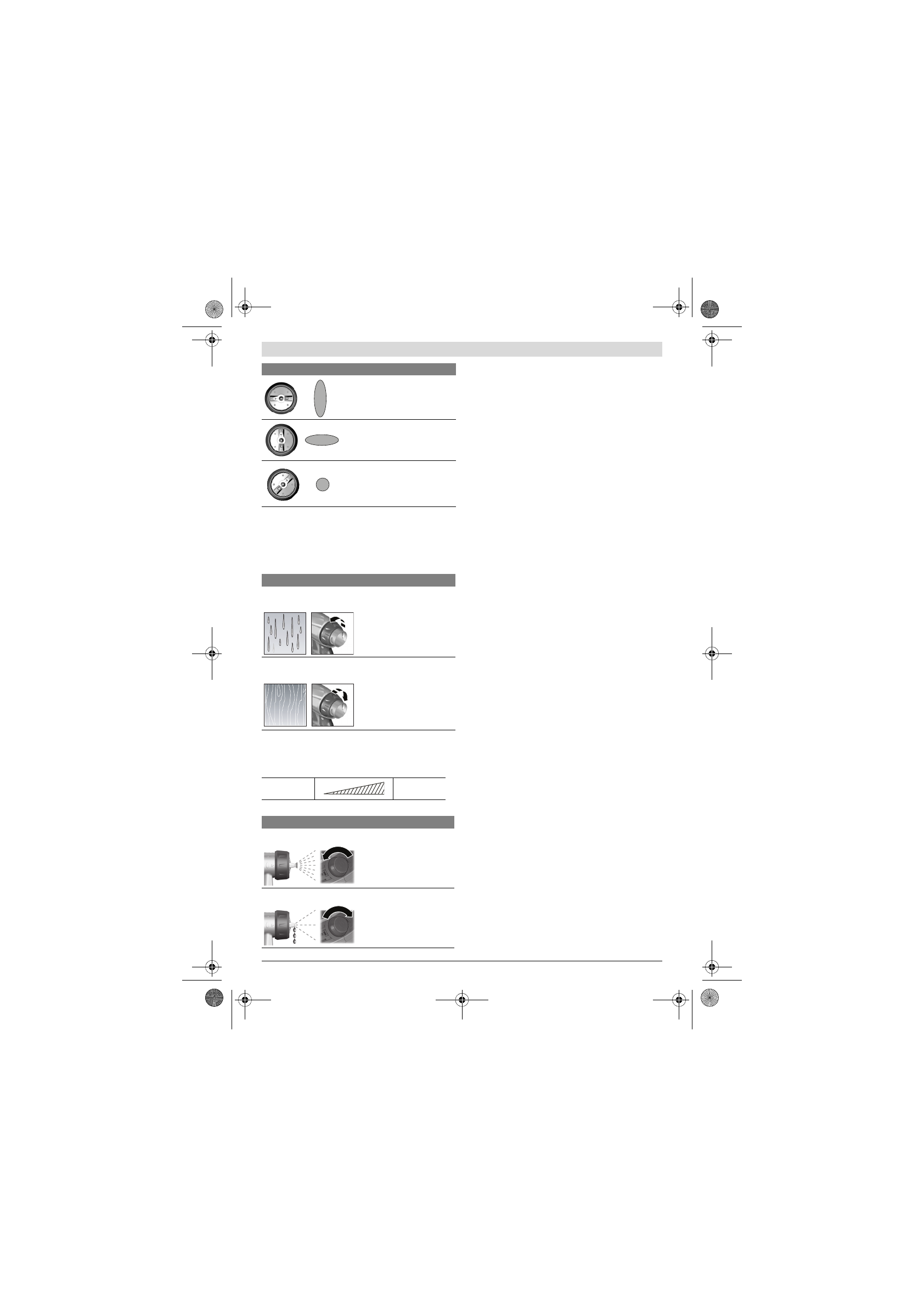

Légszelep Szórósugár Alkalmazás

A

függőleges lapos sugár vízszintes
irányban végzett munkákhoz

B

vízszintes lapos sugár függőleges
irányban végzett munkákhoz

C

Kör keresztmetszetű sugár a sar-
kokhoz, élekhez és nehezen hoz-
záférhető helyekhez

A szórt anyag mennyisége

Beszabályozás

Túl sok a szórt anyag a szórási
felületen:

A szórt anyagmennyiséget
csökkenteni kell.

– Forgassa el a

I

 irányba

az

5

 szabályozókereket.

Túl kevés a szórt anyag a szórá-
si felületen:

A szórt anyagmennyiséget
meg kell növelni.

– Forgassa el a

IIII

 irányba

az

5

 szabályozókereket.

minimális leve-

gőmennyiség

maximális leve-
gőmennyiség

Levegőátáramlás

Beszabályozás

Túl erős festékköd:

A levegőmennyiséget csök-
kenteni kell.

– Forgassa balra a

16

 for-

gatógombot.

Túl durva a porlasztás:

A levegőmennyiséget meg
kell növelni.

– Forgassa  jobbra  a

16

 for-

gatógombot.
