– Tenez impérativement le pistolet-pulvérisateur à la verti-

cale, toujours à la même distance (5 – 15 cm) de l’objet à
pulvériser.

– Commencez le processus de pulvérisation à l’extérieur de

la surface à pulvériser.

– En fonction du réglage de la diffusion, faites passer le pis-

tolet-pulvérisateur régulièrement de la gauche vers la
droite ou du haut vers le bas.
On obtient une surface régulière si les bandes se che-
vauchent de 4 – 5 cm.

– Evitez les interruptions sur la surface à pulvériser.

Un guidage régulier du pistolet-pulvérisateur résulte en une
qualité de surface uniforme.

Une distance et un angle de pulvérisation irréguliers en-
traînent une formation élevée de brouillards de peinture et
ainsi une surface non uniforme.

– Terminez le processus de pulvérisation en dehors de la sur-

face à pulvériser.

Ne videz jamais complètement le godet contenant le produit
de pulvérisation. Quand l’extrémité du tuyau de montée ne
plonge plus complètement dans le produit de pulvérisation, le
brouillard de peinture devient discontinu et on obtient une
surface non uniforme.

Si le produit de pulvérisation se dépose auprès de la buse et
du clapet à air, nettoyez les deux éléments au moyen du di-
luant utilisé.

Réglage de la diffusion (voir figure F)



N’actionnez jamais l’interrupteur 9 pendant que vous
réglez le clapet à air 2.

– Desserrez l’écrou-raccord

3

.

– Tournez le clapet à air

2

 dans la position souhaitée.

– Resserrez l’écrou-raccord.

Réglage de la quantité du produit de pulvérisation
(voir figure G)

– Tournez la molette de réglage

5

 pour régler la quantité de

produit de pulvérisation souhaitée :

I

: quantité minimale du produit de pulvérisation,

IIII

: quantité maximale du produit de pulvérisation.

Réglage du débit d’air (voir figure H)

– Tournez le bouton de réglage

16

 pour régler le débit d’air et

la pression du produit de pulvérisation utilisé.

Il est recommandé de commencer avec le débit d’air maximal.

Transport

Pour le transport, il est possible de déposer le pistolet-pulvé-
risateur ou un récipient fermé pour le produit de pulvérisation
dans la dépose

17

. Le dispositif de fixation maintient le pisto-

let-pulvérisateur bien dans la dépose. Le produit de pulvérisa-
tion ne peut pas s’écouler.

– Mettez le pistolet-pulvérisateur sur la station de dépose et

appuyez-le contre la résistance jusqu’à ce qu’il se trouve
fermement dans la station de dépose.

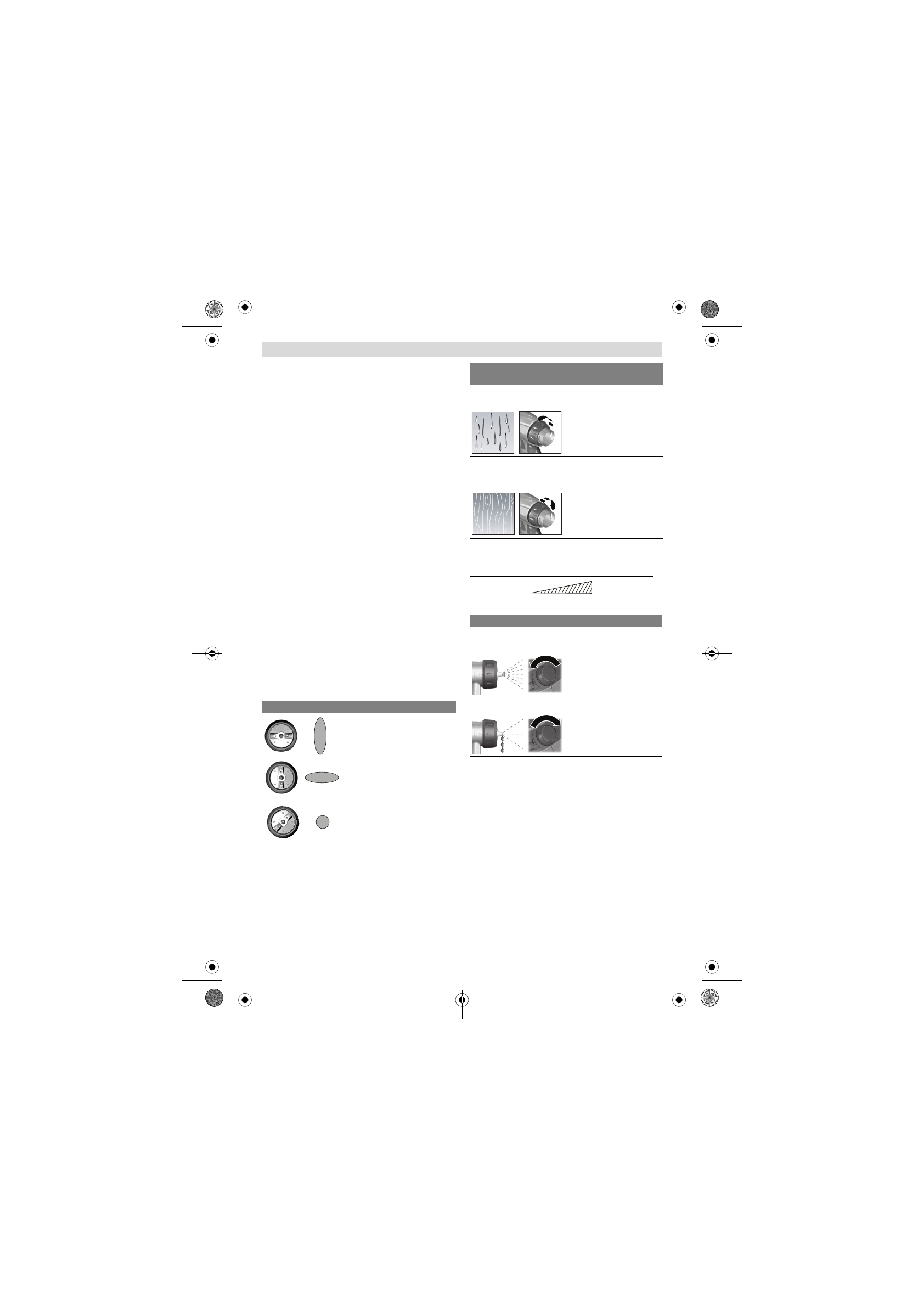

Clapet à air Jet

Utilisation

A

jet plat vertical pour sens de tra-
vail horizontal

B

jet plat horizontal pour sens de
travail vertical

C

jet rond pour angles, bords et en-
droits d’accès difficile

Quantité du produit de
pulvérisation

Réglage

Trop de produit de pulvérisa-
tion sur la surface à pulvériser :

Il faut réduire la quantité de
produit de pulvérisation.

– Tournez la molette

5

 dans

le sens

I

.

Pas assez de produit de pulvé-
risation sur la surface à
pulvériser :

Il faut augmenter la quantité
de produit de pulvérisation.

– Tournez la molette

5

 dans

le sens

IIII

.

débit d’air mini-

mal

débit d’air
maximal

Débit d’air

Réglage

Le brouillard de peinture est
trop fort :

Il faut réduire le débit d’air.

– Tournez le bouton de ré-

glage

16

 vers la gauche.

Pulvérisation trop grosse :

Il faut augmenter le débit
d’air.

– Tournez le bouton de ré-

glage

16

 vers la droite.
