 Русский |

125

Bosch Power Tools

1 609 92A 0BR | (14.10.13)

Настройка расхода воздуха (см. рис. Н)

– Вращайте ручку

16

 для установка расхода воздуха и

давления для применяемого материала распыления.

Рекомендуется начинать с максимальным расходом воз-
духа.

Транспортировка

Для транспортировки пистолет-распылитель или закрытая
емкость для распыляемого материала

17

 может быть уста-

новлен в подставку. Устройство крепления держит писто-
лет-распылитель прочно в подставке. Распыляемый мате-
риал не вытекает.

– Установите пистолет-распылитель на подставку и вда-

вите его до прочного положения в подставке.

Техобслуживание и сервис

Техобслуживание и очистка



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Очистка (см. рис. I

–

K)

Правильная очистка является предпосылкой безупречной
работы пистолета-распылителя. При недостаточной или

неправильной очистке отклоняются все гарантийные при-
тязания.

Очищайте пистолет-распылитель и стакан для краски всег-
да с соответствующим разжижителем (растворитель или
вода) для использованного материала.

Не погружайте весь пистолет-распылитель в средство для
очистки.

Не применяйте острые металлические предметы для
очистки сопел и воздушных отверстий пистолета-распы-
лителя.

Разжиженный распыляемый материал не следует добав-
лять в подлинный материал для хранения.

Очень тщательно очищайте пистолет-распылитель после
использования вредного для здоровья распыляемого
средства.

– Выключите базовый узел и нажмите на спусковой ры-

чаг

9

 пистолета-распылителя, чтобы распыляемый ма-

териал мог стечь обратно в емкость.

– Открутите емкость

8

 и слейте остаток разбрызгиваемо-

го материала назад в оригинальный разбрызгиваемый
материал.

– Залейте в стакан разжижитель (растворитель или воду)

и привинтите его к пистолету-распылителю.

– Встряхните несколько раз пистолет-распылитель.
– Включите базовый блок и распылите разжижитель в пу-

стую банку от краски.

– Повторите последние три процесса до полной очистки

пистолета-распылителя.

– Выключите базовый узел.
– Полностью опорожните емкость

8

.

– Проверьте, нет ли краски и повреждений в сифонной

трубке

10

 и на уплотнительной прокладке емкости

13

.

– Очистить стакан и пистолет-распылитель снаружи сал-

феткой, увлажненной растворителем.

– Отвинтите накидную гайку

3

 и воздушный колпачок

2

.

– Разжижителем очистить сопло

11

 и иглу сопла.

Время от времени следует дополнительно очищать уплот-
нение сопла

12

.

– Снимите сопло

11

 и уплотнение сопла

12

.

При надобности воспользуйтесь острым предметом,
так как уплотнение сопла прочно сидит в пистолете-
распылителе.

– Очистить уплотнение разжижителем.
– Вставьте уплотнение сопла в пистолет-распылитель.

Следите за тем, чтобы паз был обращен наружу.

– Насадите сопло на пистолет-распылитель и поверните

его в правильное положение.

– Насадите воздушный колпачок

2

 на сопло и затяните

накидную гайку

3

.

Поменяйте воздушный фильтр (см. рис. L)

Загрязненный воздушный фильтр должен быть заменен.

– Снимите крышку воздушного фильтра

21

.

– Поменяйте воздушный фильтр .
– Установите крышку фильтра на место.

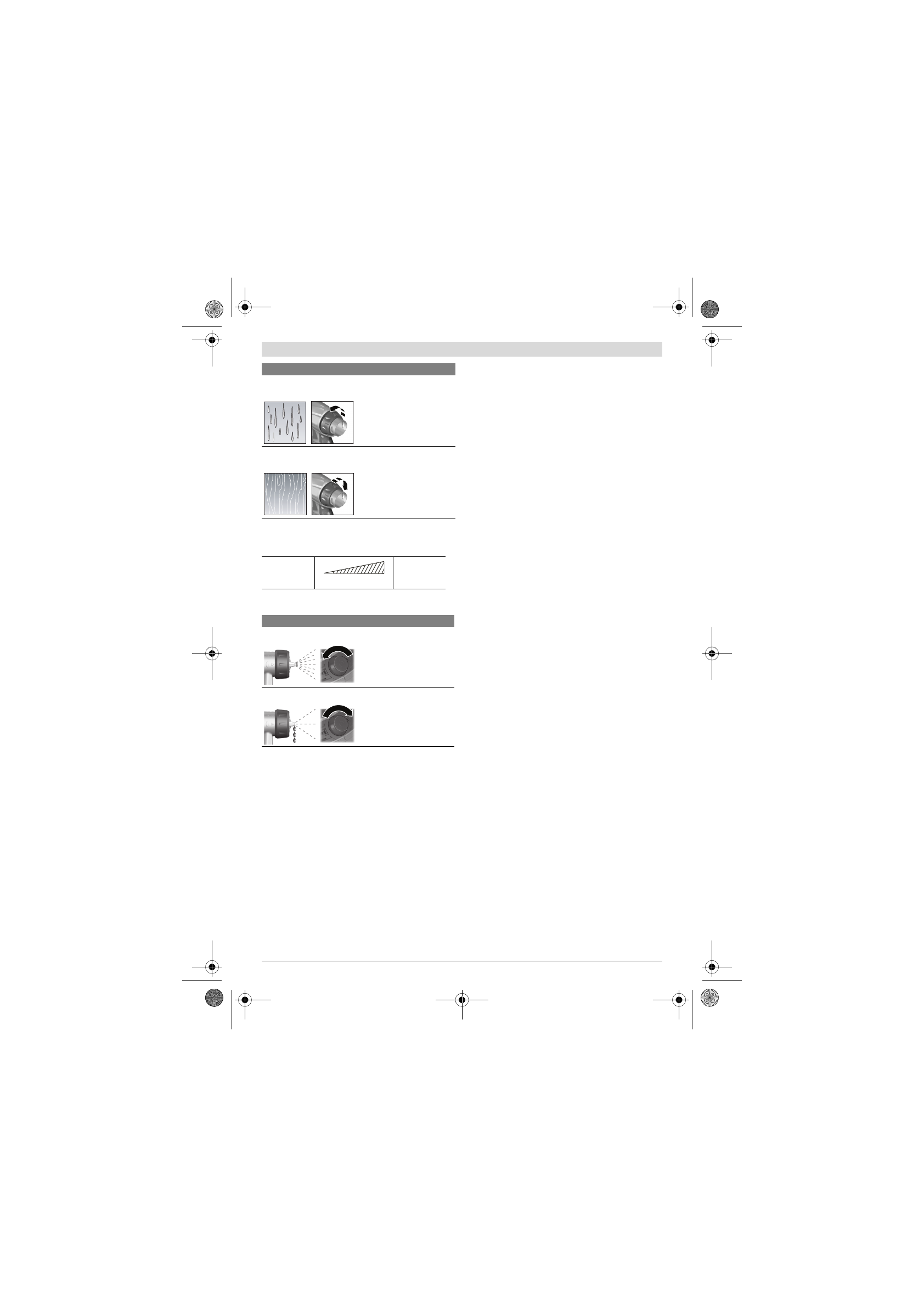

К-во распыляемого материала Настройка

Слишком много материала на
обработанной площади:

Уменьшить количество
распыляемого матери-
ала.

– Поверните устано-

вочное колесико

5

 в

направлении

I

.

Слишком мало материала на об-
работанной площади:

Увеличить количество
распыляемого матери-
ала.

– Поверните колесико

5

 в направлении

IIII

.

минимальный

поток воздуха

максималь-
ный поток воз-
духа

Расход воздуха

Настройка

Сильный туман краски:

Уменьшить расход возду-
ха.

– Поверните ручку

16

 на-

лево.

Грубое распыление:

Увеличить расход возду-
ха.

– Поверните ручку

16

 на-

право.
