 Deutsch |

11

Bosch Power Tools

1 609 92A 0BR | (14.10.13)

Luftmenge einstellen (siehe Bild H)

– Drehen Sie den Drehknopf

16

, um die Luftmenge und den

Druck für das verwendete Sprühmaterial einzustellen.

Es wird empfohlen, mit der maximalen Luftmenge zu beginnen.

Transport

Zum Transport kann die Sprühpistole oder ein verschlossener
Behälter für das Sprühmaterial in der Ablage

17

 abgestellt

werden. Durch die Haltevorrichtung sitzt die Sprühpistole
fest in der Ablage. Es kann kein Sprühmaterial auslaufen.
– Stellen Sie die Sprühpistole auf die Ablage und drücken Sie

sie gegen den Widerstand, bis sie fest in der Ablage sitzt.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.

Reinigung (siehe Bilder I – K)

Eine sachgemäße Reinigung ist Voraussetzung für den ein-
wandfreien Betrieb der Sprühpistole. Bei fehlender oder un-
sachgemäßer Reinigung werden keine Gewährleistungsan-
sprüche übernommen.
Reinigen Sie die Sprühpistole und den Behälter für das
Sprühmaterial immer mit dem entsprechenden Verdün-

nungsmittel (Lösemittel oder Wasser) für das verwendete
Sprühmaterial.
Tauchen Sie nie die ganze Sprühpistole in das Reinigungsmittel.
Reinigen Sie die Düsen- und Luftbohrungen der Sprühpistole
niemals mit spitzen metallischen Gegenständen.
Geben Sie verdünntes Sprühmaterial zur Aufbewahrung nicht
wieder zum Original-Sprühmaterial zurück.
Reinigen Sie die Sprühpistole sehr gründlich, wenn Sie ge-
sundheitsschädliche Sprühmittel verwendet haben.
– Schalten Sie die Basiseinheit aus und drücken Sie den Be-

dienschalter

9

 der Sprühpistole, damit das Sprühmaterial

in den Behälter zurücklaufen kann.

– Schrauben Sie den Behälter

8

 ab und leeren Sie das restli-

che Sprühmaterial zurück zum Original-Sprühmaterial.

– Füllen Sie das Verdünnungsmittel (Lösemittel oder Was-

ser) in den Behälter und schrauben Sie ihn an der Sprüh-
pistole fest.

– Schütteln Sie die Sprühpistole mehrmals.
– Schalten Sie die Basiseinheit ein und sprühen Sie das Ver-

dünnungsmittel in eine leere Materialdose.

– Wiederholen Sie die letzten drei Schritte so oft, bis aus der

Sprühpistole klares Verdünnungsmittel austritt.

– Schalten Sie die Basiseinheit wieder aus.
– Entleeren Sie den Behälter

8

 vollständig.

– Kontrollieren Sie, ob das Steigrohr

10

 mit der Behälter-

dichtung

13

 frei von Sprühmaterial und unbeschädigt ist.

– Reinigen Sie den Behälter und die Sprühpistole außen mit

einem mit Verdünnungsmittel befeuchteten Tuch.

– Schrauben Sie die Überwurfmutter

3

 und die Luftkappe

2



ab.

– Reinigen Sie die Düse

11

 und die Düsennadel mit Verdün-

nungsmittel.

Gelegentlich muss zusätzlich die Düsendichtung

12

 gereinigt

werden.
– Nehmen Sie die Düse

11

 und die Düsendichtung

12

 ab.

Nehmen Sie eventuell einen spitzen Gegenstand zur Hilfe,
da die Düsendichtung fest an der Sprühpistole sitzt.

– Reinigen Sie die Düsendichtung mit Verdünnungsmittel.
– Fügen Sie die Düsendichtung wieder in die Sprühpistole

ein. Achten Sie darauf, dass die Nut von der Sprühpistole
weg zeigt.

– Stecken Sie die Düse auf den Sprühpistolenkörper und

drehen Sie sie in die richtige Position.

– Stecken Sie die Luftkappe

2

 auf die Düse und ziehen Sie

sie mit der Überwurfmutter

3

 fest.

Luftfilter wechseln (siehe Bild L)

Wenn der Luftfilter verschmutzt ist, muss er gewechselt werden.

– Nehmen Sie die Luftfilterabdeckung

21

 ab.

– Wechseln Sie den Luftfilter  aus.
– Setzen Sie die Luftfilterabdeckung wieder ein.

Materialentsorgung

Verdünnungsmittel und Sprühmaterialreste müssen umwelt-
gerecht entsorgt werden. Beachten Sie die Entsorgungshin-
weise des Herstellers und die örtlichen Vorschriften zur Son-
dermüllentsorgung.

Umweltschädliche Chemikalien dürfen nicht ins Erdreich, ins
Grundwasser oder in Gewässer gelangen. Schütten Sie um-
weltschädliche Chemikalien nie in die Kanalisation!

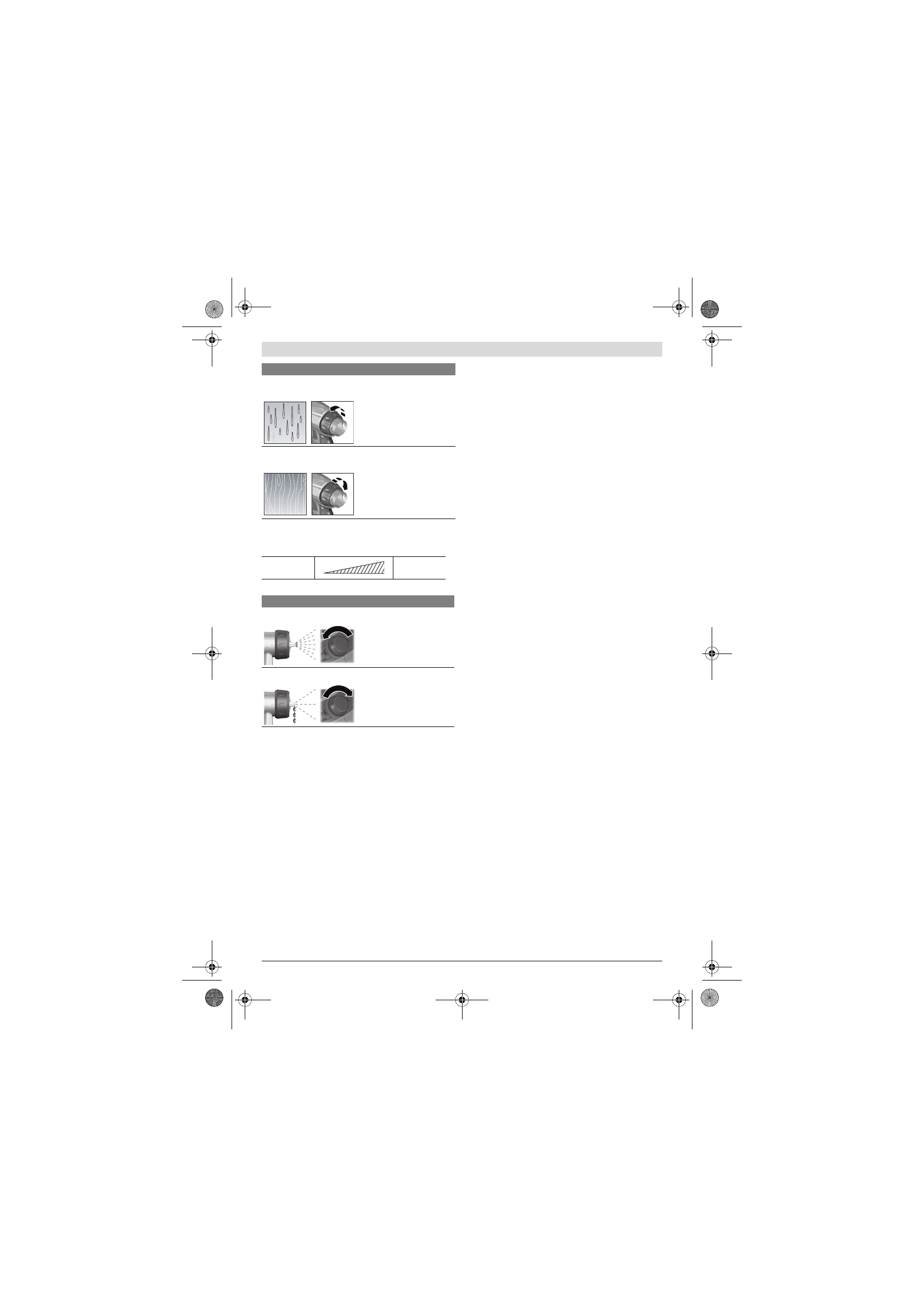

Sprühmaterialmenge

Einstellung

Zu viel Sprühmaterial auf der
Sprühfläche:

Die Sprühmaterialmenge
muss verringert werden.

– Drehen Sie das Stellrad

5



Richtung

I

.

Zu wenig Sprühmaterial auf
der Sprühfläche:

Die Sprühmaterialmenge
muss erhöht werden.

– Drehen Sie das Stellrad

5



Richtung

IIII

.

minimale

Luftmenge

maximale
Luftmenge

Luftmenge

Einstellung

Zu starker Farbnebel:

Die Luftmenge muss verrin-
gert werden.

– Drehen Sie den Dreh-

knopf

16

 nach links.

Zu grobe Zerstäubung:

Die Luftmenge muss erhöht
werden.

– Drehen Sie den Dreh-

knopf

16

 nach rechts.

OBJ_BUCH-420-003.book  Page 11  Monday, October 14, 2013  2:59 PM
