46

71.03982.03 - IT

ISTRUZIONI DESTINATE ALL’INSTALLATORE

… CONDOTTI DI SCARICO-ASPIRAZIONE SEPARATI

Questo tipo di condotto permette lo scarico dei combusti sia all’esterno dell’ediicio, sia in canne fumarie singole.
L’aspirazione dell’aria comburente può essere effettuata in zone diverse rispetto a quelle dello scarico.
L’accessorio sdoppiatore è costituito da un raccordo riduzione scarico (100/80) e da un raccordo aspirazione aria.
La guarnizione e le viti del raccordo aspirazione aria da utilizzare sono quelle tolte in precedenza dal tappo.

La curva a 90° permette di collegare la caldaia ai condotti di scarico e di aspirazione in qualsiasi direzione grazie alla
possibilità di rotazione a 360°. Essa può essere utilizzata anche come curva supplementare in abbinamento al condotto
o alla curva a 45°.

•   L’inserimento di una curva a 90° riduce la lunghezza totale del condotto di 0,5 metri.

•   L’inserimento di una curva a 45° riduce la lunghezza totale del condotto di 0,25 metri.

La prima curva 90° non rientra nel calcolo della lunghezza massima disponibile.

Modello

caldaia

(L1+L2)

Posizione

registro

    CO

2

 %

G20

G31

24 MI FF

24 FF

0 ÷ 4

1

7,2

8

4 ÷ 18

2

18 ÷ 30

3

Regolazione registro aria per scarico
sdoppiato

La regolazione di questo registro risulta
essere necessaria per l’ottimizzazione
del rendimento e dei parametri della
combustione.
Ruo tan do il raccordo aspirazione aria,
che può essere montato sia a destra sia
a sinistra del condotto di scarico, viene
regolato opportunamente l’eccesso
d’aria in funzione della lunghezza totale
dei condotti di scarico ed aspirazione
dell’aria comburente.
Ruotare questo registro in senso antiora-
rio per diminuire l’eccesso di aria com bu-
rente e viceversa per aumentarlo.
Per una maggiore ottimiz zazione è pos-
sibile misurare, mediante l’utilizzo di un
analizzatore dei prodotti di combustione,
il tenore di CO

2

 nei fumi alla massima

portata termica, e regolare gradualmente
il registro d’aria ino a rilevare il tenore
di CO

2

 riportato nella tabella seguente,

se dall’analisi viene rilevato un valore
inferiore.
Per il corretto montaggio di questo di-
spositivo vedere anche le istruzioni che
accompagnano l’accessorio stesso.

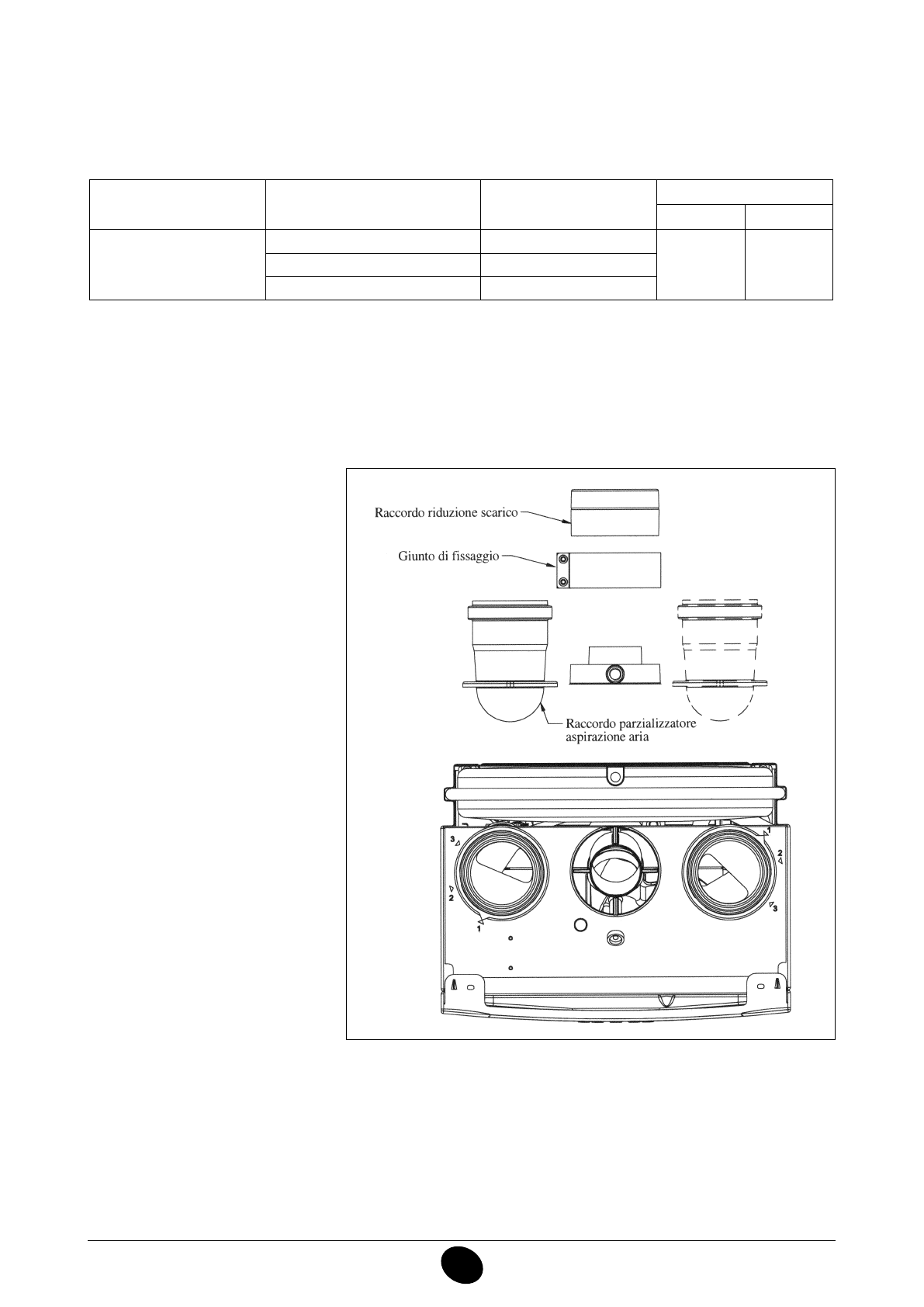

Figura 8
