186

71.03982.03 - PL

INSTRUKCJE PRZEZNACZONE DLA INSTALATORA

Odn

ośnie pomiarów sprawności cieplnej urządzenia oraz zanieczyszczeń w produktach spalania, kocioł jest wyposażony w dwa gniazda,

które służą do tego celu.
Jedno jest podłączone do obiegu odprowadzającego spaliny i służy do mierzenia poziomu zanieczyszczeń produktów spalania i sprawności
spalania.
Drugie jest podłączone do obiegu zasysającego powietrze do spalania i służy do sprawdzania, czy nie następuje ewentualna recyrkulacja
produktów spalania, jeśli zastosowano przewody współosiowe.
W gnieździe podłączonym do przewodu spalinowego można odczytać następujące parametry:

•   temperaturę spalin;

•  stężenie tlenu (O2) lub alternatywnie dwutlenku węgla (CO2);

•  stężenie tlenku węgla (CO).

Temperatura powietrza spalania odczytywana jest w gnieździe podłączonym do obiegu zasysającego powietrze, wkładając sondę
pomiarową na około 3 cm.

ADNOTACJA:

 odnośnie regulacji mocy znamionowej patrz rozdział 19 (B1)

W modelach kotłów z ciągiem naturalnym konieczne jest wykonanie otworu na przewodzie odprowadzającym spaliny w odległości od

kotła równej 2 razy średnicy wewnętrznej tego przewodu.

Przez ten otwór można odczytać następujące parametry:

   •   temperaturę spalin;

   •   stężenie tlenu (O2) lub alternatywnie dwutlenku węgla (CO2);

   •   stężenie tlenku węgla (CO).

Pomiar temperatury powietrza  należy przeprowadzać w pobliżu wlotu powietrza do kotła. Otwór, który wykonuje osoba odpowie- dzial-

na za instalację przy okazji pierwszego rozruchu, musi być zamknięty w sposób zapewniający szczelność przewodu odprowadzającego
produkty spalania w trakcie normalnego działania urządzenia.

24. KONTROLA PARAMETRÓW SPALANIA

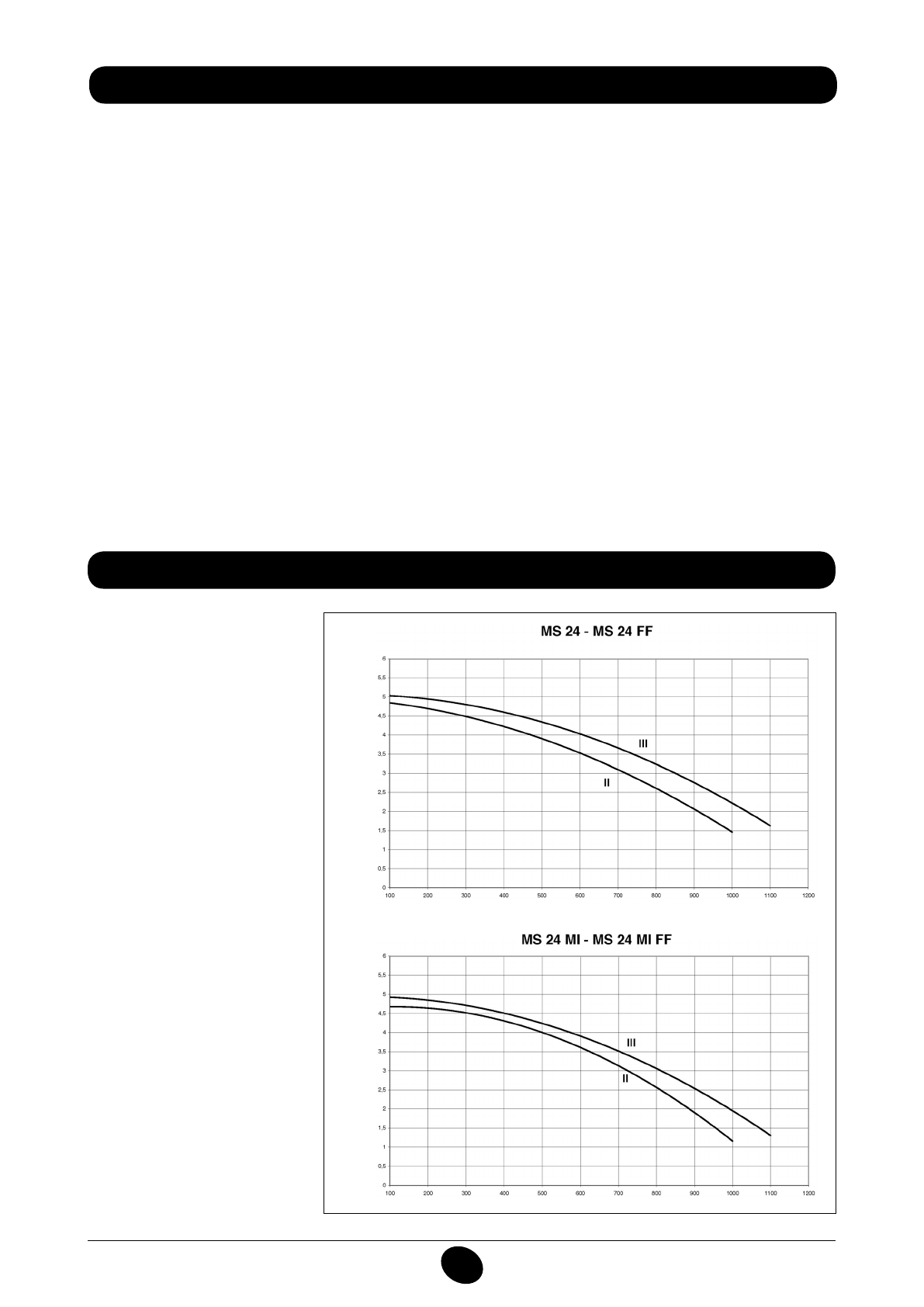

25. CHARAKTERYSTYKA NA

TĘŻENIA PRZEPŁYWU/WYSOKOŚCI PODNOSZENIA

Zastosowano pompę o dużej wysokości
podnoszenia przystosowaną do użytku
w dowolnej instalacji grzewczej jedno
lub dwururowej. Automatyczny zawór
odpowietrzający połączony z korpusem
pompy umożliwia szybkie odpowietrze-
nie instalacji c.o..

Wykres 1

NATĘŻENIE PRZEPŁYWU l/h

WY

SO

K

OŚĆ CIŚ

NIENI

A mH

2

O

1009_2401

1009_2402

WY

SO

K

OŚĆ CIŚ

NIENI

A mH

2

O

NATĘŻENIE PRZEPŁYWU l/h
