71.03982.03 - FR
INSTRUCTIONS DESTINÉES À L’INSTALLATEUR
Pour que les techniciens chauffagistes puissent mesurer le rendement de la combustion et s’assurer que les produits de
combustion ne constituent pas un risque pour la santé, la chaudière est équipée de deux prises spéciiques. Une prise
est raccordée au circuit d’évacuation des fumées et permet de relever les caractéristiques des produits de combustion
et le rendement de la combustion. L’autre est raccordée au circuit d’aspiration de l’air comburant et permet de contrôler
l’éventuelle remise en circulation des produits de combustion dans les conduits coaxiaux.
Dans la prise raccordée au circuit d’évacuation on peut relever les paramètres suivants :
• température des produits de combustion
• concentration d’oxygène (O
2
) ou de dioxyde de carbone (CO
2
)
• concentration d’oxyde de carbone (CO).
La température de l’air comburant doit être relevée en insérant une sonde à au moins 3 cm à l’intérieur de la prise.
N.B.:
pour le réglage de la puissance nominale, voir le paragraphe 19 (B1)
Pour les chaudières à ventilation naturelle, un trou devra être percé dans le conduit d’évacuation des gaz à une distance
égale à deux fois le diamètre du conduit. A travers ce trou, il sera possible de mesurer les paramètres suivants :
• température des produits de combustion
• concentration d’oxygène (O
2
) ou de dioxyde de carbone (CO
2
)
• concentration d’oxyde de carbone (CO)
La température de l’air comburant doit être mesurée à proximité du point d’entrée de l’air dans la chaudière.
Le trou, qui sera percé par le responsable de l’installation à l’occasion de la première mise en service, devra être rebouché
pour garantir l’étanchéité du conduit d’évacuation des produits de combustion pendant le fonctionnement normal.
25. VÉRIFICATION DES PARAMÈTRES DE COMBUSTION

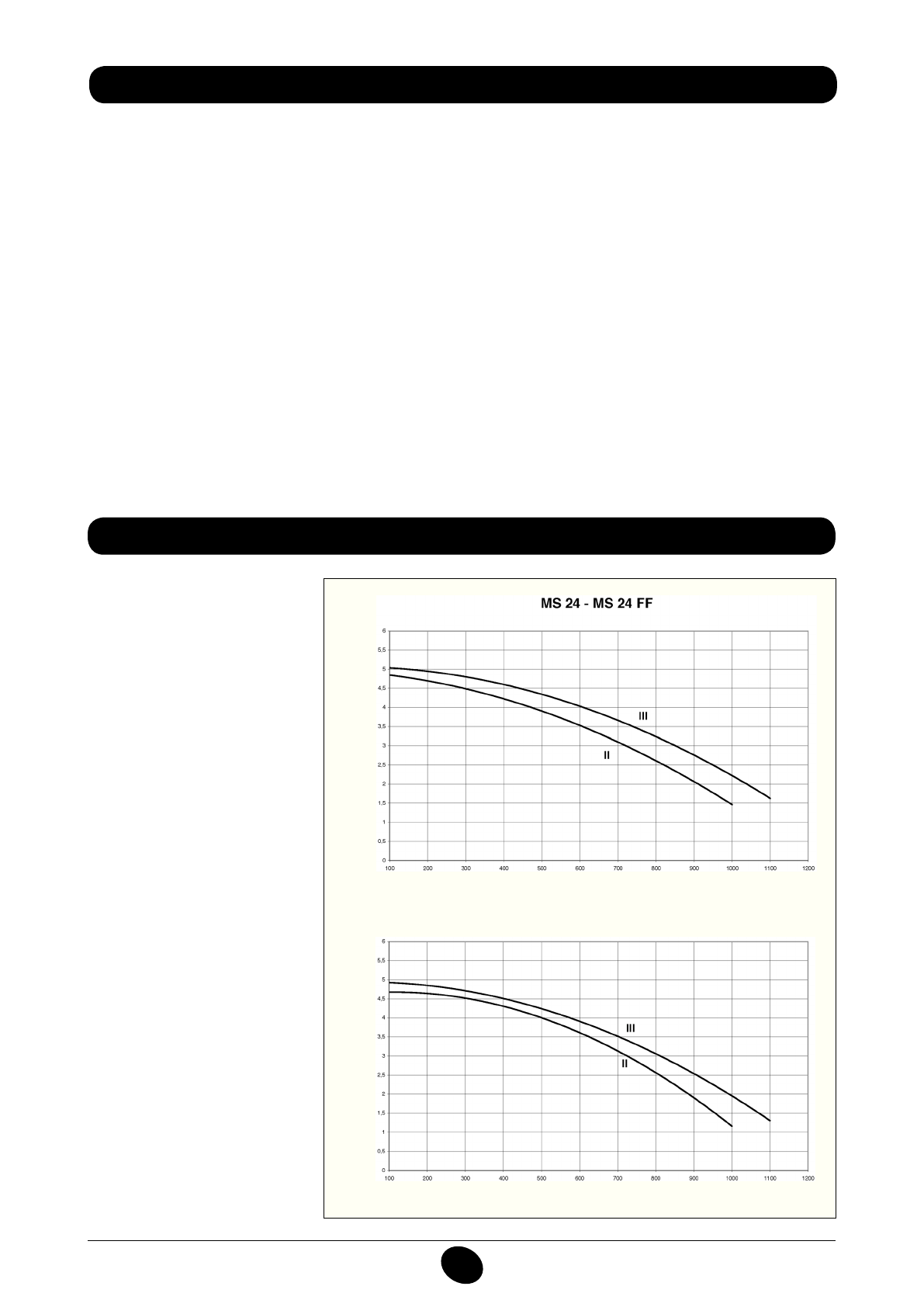

26. DÉBIT ET HAUTEUR D’ÉLÉVATION DE LA POMPE
Graphique 1
DÉBIT DE LA POMPE l/h
Hauteur d’élévation de la
pompe mH
2
O
1009_2401
DÉBIT DE LA POMPE l/h
Hauteur d’élévation de la
pompe mH
2
O
1010_2802
La pompe utilisée (GRUNDFOS
UPSO 15-50) est du type à grande
hauteur manométrique et convient
pour la plupart des installations de
chauffage monotube ou bitube.
Le degazeur incorporé dans le corps
de la pompe permet une purge ra-
pide de l’installation de chauffage.
MS 24 MI - MS 24 MI VMC - MS 24 MI FF
Содержание
- 267 Уважае
- 268 ПОДГОТОВКА К УСТАНОВКЕ
- 271 ВЫКЛЮЧЕНИЕ КОТЛА; ЗАПОЛНЕНИЕ СИСТЕМЫ
- 272 СИСТЕМА БЕЗОПАСНОСТИ: ИНДИКАТОРЫ И СРАБАТЫВАНИЕ; ВЫКЛЮЧЕНИЕ НА ДЛИТЕЛЬНЫЙ ПЕРИОД. ЗАЩИТА ОТ ЗАМЕРЗАНИЯ; Неисправность
- 273 ПРОВЕРКИ ПЕРЕД УСТАНОВКОЙ КОТЛА
- 274 ПРИМЕЧАНИЕ ПО РАСШИРИТЕЛЬНОМУ БАКУ
- 276 УСТАНОВКА ДЫМОХОДА И ВОЗДУХОВОДА
- 277 ВАРИАНТЫ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА
- 278 Модель котла
- 280 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ; Внимание
- 281 ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
- 282 ПОРЯДОК ЗАМЕНЫ ГАЗА; газовый клапан
- 283 ФУНКЦИЯ КАЛИБРОВКИ ГАЗОВОГО КЛАПАНА; Примечание
- 284 ВЫВОД ИНФОРМАЦИИ НА ДИСПЛЕЙ КОТЛА
- 287 КОНТРОЛЬ ОТХОДЯЩИХ ГАЗОВ; ап
- 288 ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ; СОЕДИНЕНИЕ НАРУЖНОГО БЛОКА БОЙЛЕРА
- 289 ЕЖЕГОДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 290 ОЧИСТКА ОТ ИЗВЕСТКОВОГО НАЛЕТА В СИСТЕМЕ ГВС
- 292 ФУНКЦИОНАЛЬНАЯ СХЕМА КОНТУРОВ
- 296 СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ; Цвет проводов; олубой
- 300 ТЕХНИЧЕСКИЕ ДАННЫЕ
