安装维修保护说明

71.03982.03 - CN

锅炉有两个专门设计的检测孔，用于燃烧效率及燃烧产物毒性的检测。

一个检测孔与排烟管相接（下称：排烟检测孔），用于测量燃烧效率和燃烧产物的毒性。

另一个检测孔与空气进气管相接（下称：进气检测孔），采用同轴烟道时，可检测烟气是否存在回流。

通过排烟管检测孔可测量下述参数：

*

烟气温度；

*

氧气（O2）或二氧化碳（CO2）的浓度；

*

一氧化碳（CO）的浓度。

进气温度必须通过进气检测孔测量，测量探头的插入深度约为3厘米。

注意: 关于额定功率的调整，请参见第19节 (C1)。

对于大气式壁挂炉，无现成的排烟检测孔，必须在烟管上开一个检测孔，此孔须开在距锅炉两倍烟管内径远的排烟管上。通过此

孔，可测量如下参数：

*

烟气温度；

*

氧气（O2）浓度；

*

一氧化碳（CO）的浓度。

进气温度必须在靠近锅炉进气点处测量。

必须确保调试人员在完成检测后重新密封检测孔，以保证锅炉的正常运行.

24. 燃烧参数的检测

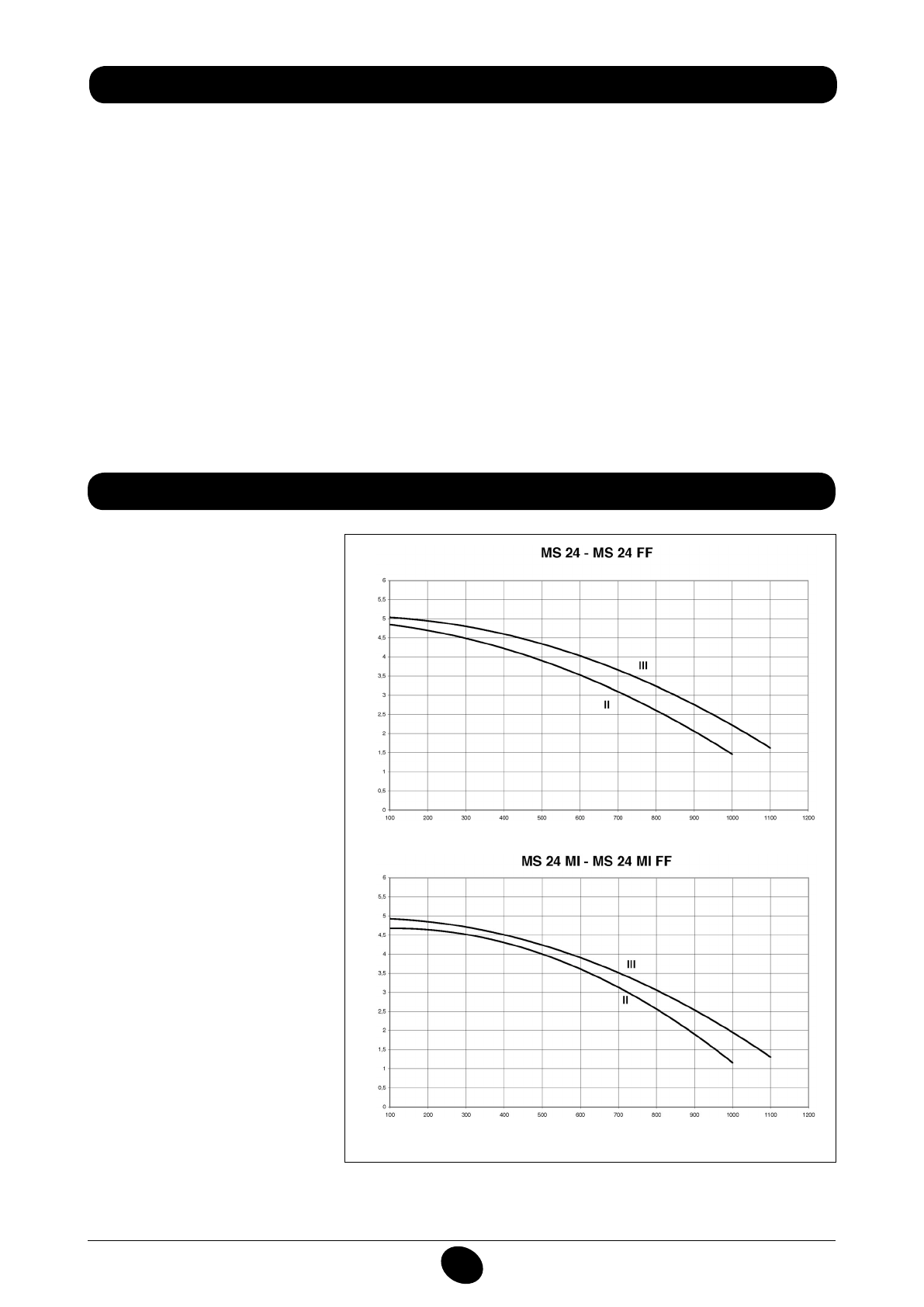

25. 水泵性能曲线

这是一种高静压水泵  (GRUNDFOS

UPSO 15-50)，适合安装于任何类型的

单双管采暖系统中。水泵带有自动排气

阀，可快速排除水中的空气.

图表 1

流量  l/h

流行  mH

2

O

流量  l/h

流行  mH

2

O

1009_2401

1009_2402
