РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.03982.03 - RU

При н

е

об

ходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера, расположенных на

коаксиальной входной муфте.
Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим
нормам.
Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом
воздухе при использовании коаксиальной системы труб.
В точках замера определяют:

• температуру продуктов сгорания

• содержание кислорода (О

2

) или, наоборот, двуокиси углерода (СО

2

)

• содержание окиси углерода (СО)

Температура подаваемого воздуха определяется в точке замера на подаче воздуха в коаксиальной входной муфте.

Примечание:

 для регулирования максимальной мощности смотри главу 19.

Если необходим контроль отходящих газов в моделях с естественной тягой, то в дымоходе следует проделать отверстие на
расстоянии от котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:

• температуру продуктов сгорания

• содержание кислорода (О

2

) или, наоборот, двуокиси углерода (СО

2

)

• содержание окиси углерода (СО)

Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано,
чтобы избежать просачивания продуктов сгорания при нормальной работе.

24. КОНТРОЛЬ ОТХОДЯЩИХ ГАЗОВ

25. ХАРАКТЕРИСТИКИ РАСХОД/НАПОР

Высокопроизводительный н а с о с п од
х од и т  д л я  у с т а н ов к и  в  л ю б ой о
т о п и т е л ь н о й  о д н о т р у б н о й  и
л и двухтрубной системе. Встроенный в
него клапан воздухоотводчик позволяет
э ф ф ек тивно  уда лять находящийся в
о т о п и т е л ь н о й  с и с т е м е  в о з д
у х . Нижеприведенные характеристики
уж е  у ч и т ы в а ю т  г и д р а в л и ч е
с к о е сопротивление элементов котла.

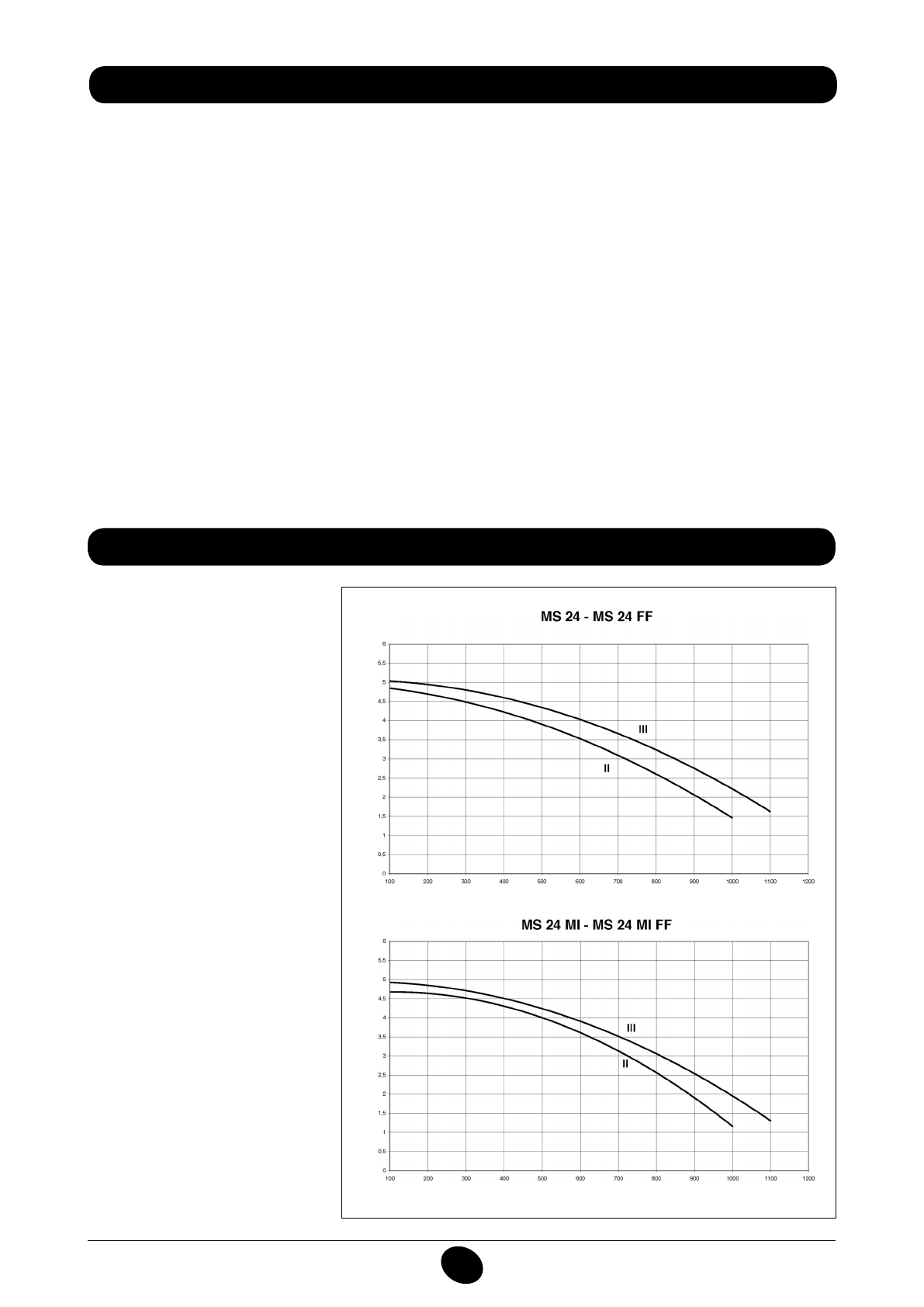

График 1

Расход (л/час)

Н

ап

ор (м в

од. с

т.)

1009_2401

1009_2402

Расход (л/час)

Н

ап

ор (м в

од. с

т.)
