12

71.03982.03 - FR

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

… CONDUIT D’ASPIRATION ET ÉVACUATION SÉPARÉS

Ce type d’installation permet de séparer les lux d’aspiration et d’évacuation dans des conduits séparés sortant à l’ex-
térieur du bâtiment. La prise de l’air comburant et le terminal d’évacuation peuvent se trouver dans des endroits séparés.
Le kit de séparation comprend un adaptateur de conduit  d’évacuation (100/80) et un adaptateur de conduit d’aspiration.
Pour installer l’adapteur du conduit d’aspiration, utiliser les vis et le joint préalablement ôtés de l’obturateur.

Le diaphragme doit être enlevé dans les cas suivants

Pour la mise en oeuvre des conduits de raccordement air/fumées et les différentes conigurations, voir “cahier  fumiste-
rie” en vigueur.

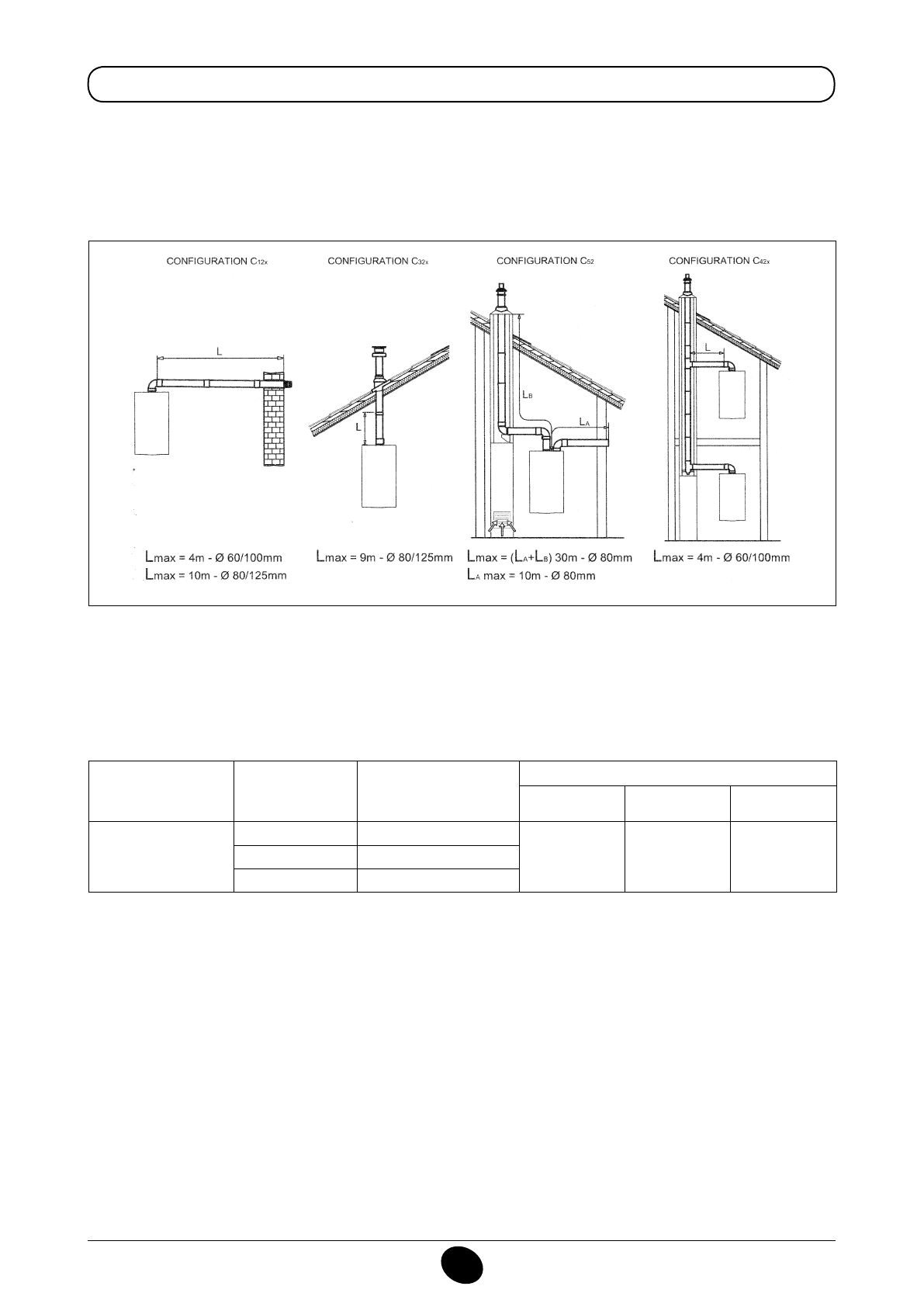

Classification

Les chaudières murales gaz

MS

FF

 sont des appareils Etanches à raccorder selon l’une des conigurations suivantes:

16.1 RACCORDEMENT AIR/FUMEES

CG_2304 / 1011_0402

Modèle

de chaudière

(L

A

+L

B

)

Position de réglage

de l’aspiration d’air

(voir igure 8)

CO

2

 %

G20

G25

G31

24 MI FF

24 FF

0 ÷ 4

1

7,2

7,2

8

4 ÷ 18

2

18 ÷ 30

3

Le coude à 90° peut pivoter à 360° et permet de connecter la chaudière au conduit d’aspiration/évacuation dans toutes les
directions. Il peut en outre être utilisé en tant que coude supplémentaire pour être associé à un conduit ou à un code à 45°.
