Техническое обслуживание
12
Logamax plus GB162-65/80/100
-
Оставляем за собой право на изменения.
82
Вывести отопительный котел из эксплуатации
(см. главу 10 "Выключение", стр. 68) и
отключить напряжение.
Снова разобрать отопительный котел и промыть
теплообменник водой.
Снова смонтировать все компоненты
отопительного котла в обратной
последовательности.
Проверить различные уплотнения на ванне для
конденсата в процессе работы на предмет
утечки.
12.3 Контроль и установка
См. главу 9.2.6 "Контроль и установка соотношения
газ/воздух", стр. 58.
12.4 Проведение функционального
контроля
При работающем отопительном котле через
главный регулятор BC10 сделать запрос тепла от
отопления и приготовления горячей воды.
Включить отопительную установку с помощью
пускового выключателя главного регулятора
Logamatic BC10 (рис. 114, поз. 1).
Медленно открыть газ. Для этого нажать кран
для подачи газа и повернуть влево на
¼
оборота
(рис. 115).
После осмотра и технического обслуживания
убедиться в безупречной работе отопительного
котла.

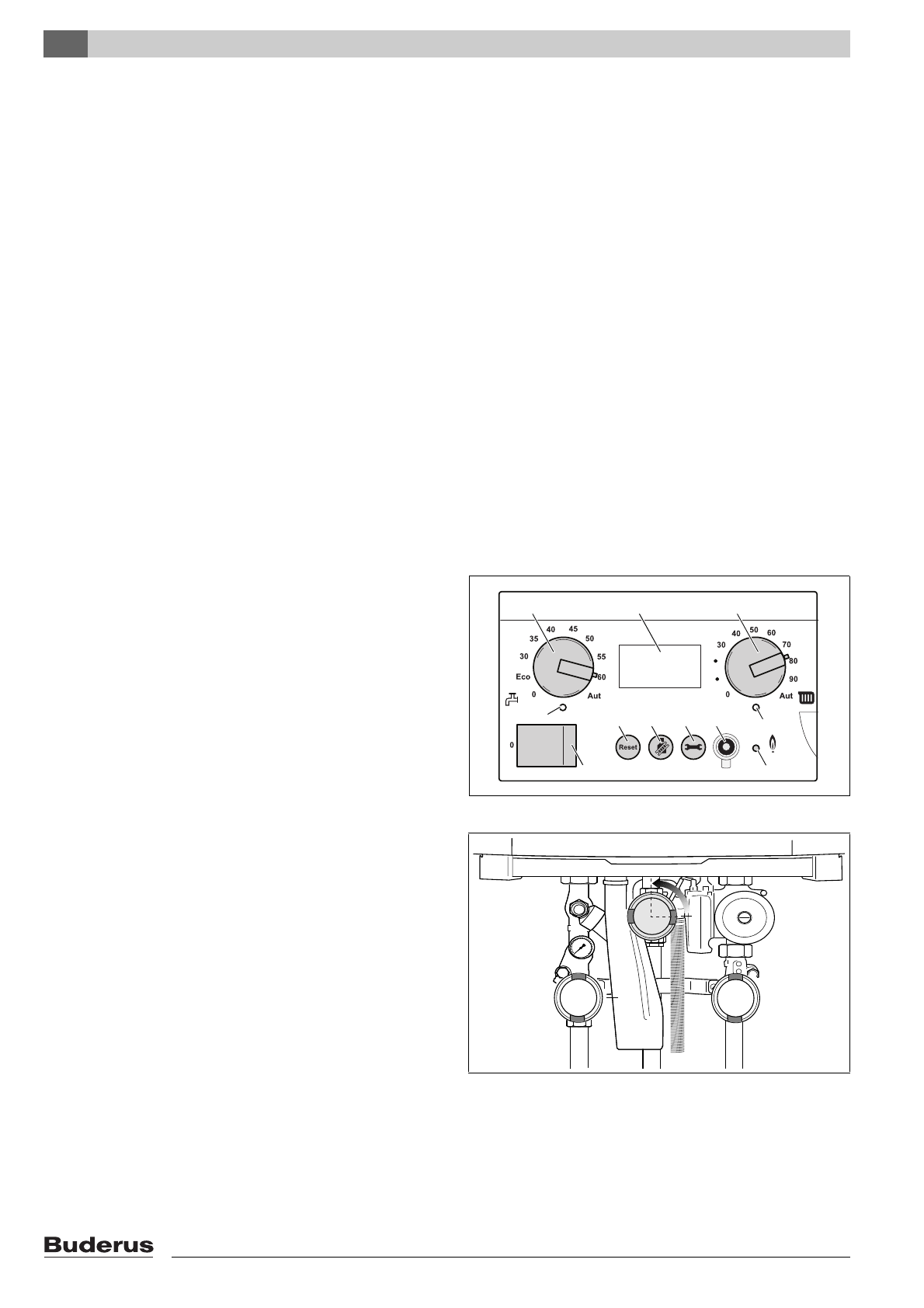

Ðèñ. 114 Ãëàâíûé ðåãóëÿòîð BC10
888
1
10
9
8
11
7
6
1
2
3
4
5
Ðèñ. 115 Îòêðûòèå êðàíà äëÿ ïîäà÷è ãàçà
