Монтаж

7

Logamax plus GB162-65/80/100

-

 Оставляем за собой право на изменения.

27



Ослабить 1 винт крышки электрических
подключений и откинуть крышку вверх (рис. 23).

Клеммная панель отопительного котла (рис. 24)
предназначена для подключения внутренних и
внешних электрических компонентов.
В приведенном далее списке указывается, какой
компонент в каком месте может быть подключен
(см. главу 7.4.3, стр. 28).

7.4.2 Прокладка кабеля в котле



Кабели для низковольтных подключений
вводить через отверстие с левой стороны
(рис. 25, поз. 1).



Кабели для подключений 230 В вводить через
отверстие с правой стороны (рис. 25, поз. 2).



Закрепить кабель для подключений 230 В с
помощью предохранителей от натяжения
(рис. 25, поз. 3).

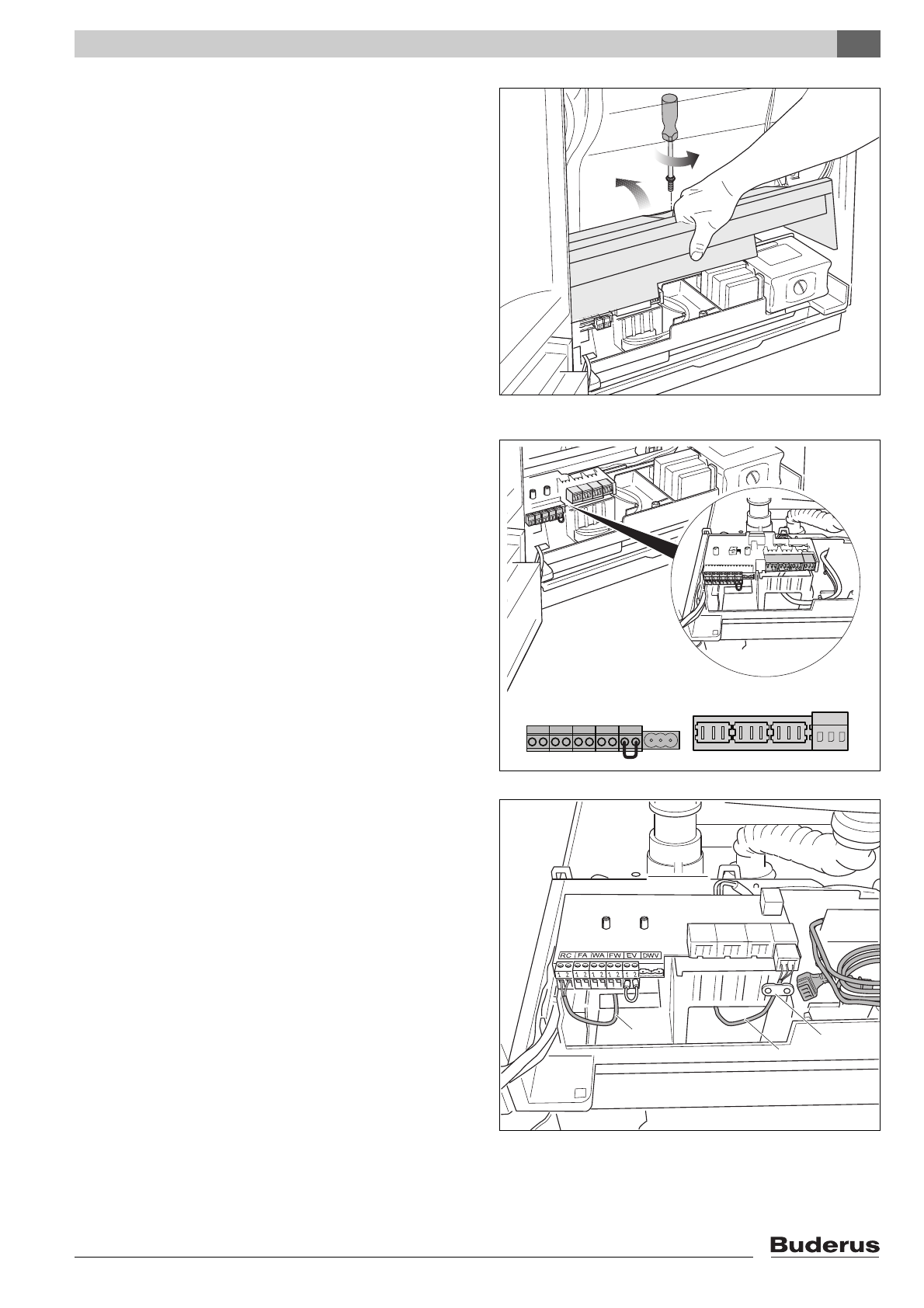

Ðèñ. 23

Îòêèäûâàíèå êðûøêè ýëåêòðè÷åñêèõ ïîäêëþ÷åíèé
ââåðõ

1

2

Ðèñ. 24

Êëåììíàÿ ïàíåëü

Ðèñ. 25

Ïðîêëàäêà êàáåëÿ

1

2

3
