Монтаж

7

 Logamax plus GB162-65/80/100

-

 Оставляем за собой право на изменения.

34

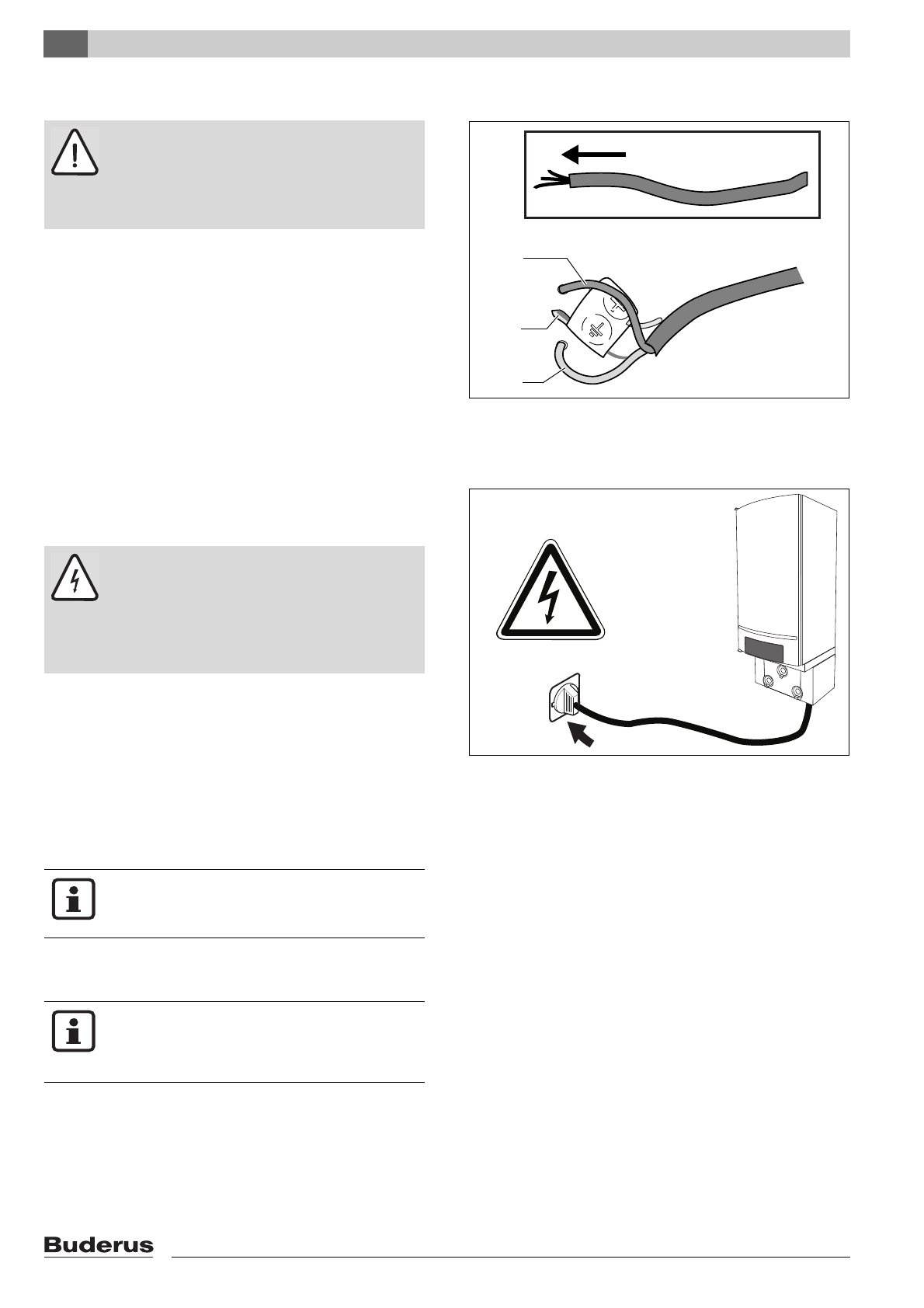

7.4.14 Подключение к сети



Смонтировать сетевой штекер на сетевом шнуре
(рис. 42).



Штекер сетевого кабеля вставить в розетку
с защитным контактом (230 В переменного
тока/50 Гц) (рис. 43).

7.4.15 Общее интегрирование и подключение

функциональных модулей
(дополнительное оборудование)



При внешнем монтаже модулей, подключите
модули к шине EMS на клеммах RC (рис. 30,
стр. 29).



Подключите шину EMS к клемме RC (рис. 30,
стр. 29).

Ðèñ. 42

Ñåòåâîé øíóð

1:

Íóëü (ñèíèé)

2:

Çàùèòíîå çàçåìëåíèå (çåëåíûé/æåëòûé)

3:

Ôàçà (êîðè÷íåâûé)

1

2

3

ОПАСНО ДЛЯ ЖИЗНИ

из-за возможного поражения
электрическим током.



Перед проведением работ отключить
напряжение на отопительном котле.

Ðèñ. 43

Óñòàíîâêà ñåòåâîãî øòåêåðà

ОПАСНО ДЛЯ ЖИЗНИ

из-за возможного поражения
электрическим током.



Перед проведением работ на
отопительном котле вытянуть сетевой
штекер из розетки.



Следуйте указаниям инструкции по
монтажу и сервисному обслуживанию
для соответствующего продукта.

При монтаже и комбинировании
функциональных модулей учитывайте
соответствующие инструкции по монтажу
функциональных модулей.
