Пуск в эксплуатацию
9
Logamax plus GB162-65/80/100
-
Оставляем за собой право на изменения.
53

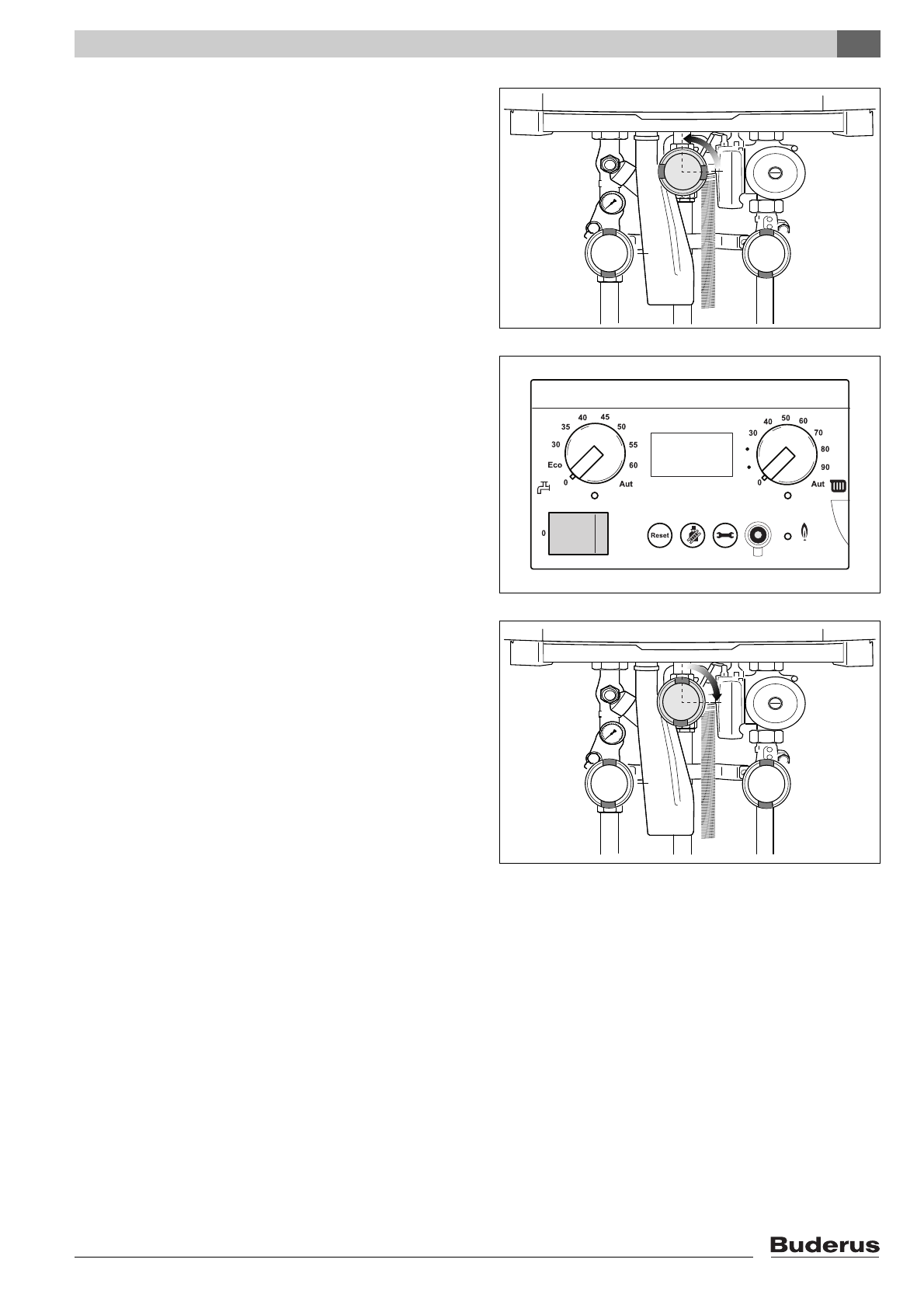

Медленно открыть газ. Для этого нажать кран
для подачи газа и повернуть влево на
¼
оборота
(рис. 72).
Отключить напряжение отопительной установки
(рис. 73).
Новый участок трубопровода вплоть до места
уплотнения на газовой арматуре проверить на
внешнюю герметичность с помощью
пенообразующего средства. При этом
максимальное испытательное давление на
входе в газовую арматуру должно составлять
150 мбар.
9.2.2 Удаление воздуха из газопровода
Закрыть кран подачи газа (рис. 74).
Ðèñ. 72
Îòêðûòèå êðàíà äëÿ ïîäà÷è ãàçà
Ðèñ. 73
Îòêëþ÷åíèå íàïðÿæåíèÿ îòîïèòåëüíîé óñòàíîâêè
888
1
Ðèñ. 74
Çàêðûâàíèå êðàíà ïîäà÷è ãàçà
