Монтаж

7

Logamax plus GB162-65/80/100

-

 Оставляем за собой право на изменения.

37



Подключить сетевой кабель 230 В переменного
тока первого модуля к следующему модулю
(рис. 49).



Подключить свободный штекер
соединительного кабеля шины EMS (рис. 48)
к первому модулю (рис. 48, поз. 2).



При использовании нескольких модулей
подключение шины EMS второго модуля может
быть ответвлено от первого модуля. Для этого
следует использовать кабель, входящий
в комплект поставки модуля (рис. 49 и 50).

Монтаж функциональных модулей вне
отопительного котла и подключение



Смонтировать модуль на стене.



Подготовьте соединительный кабель шины EMS
достаточной длины. Используйте для этого
2-жильный силовой кабель сечением
0,4 - 0,75 мм

2

 и штекер, входящий в комплект

поставки модуля.

Важно:

используйте штекер, который по цвету

совпадает с гнездом на модуле.

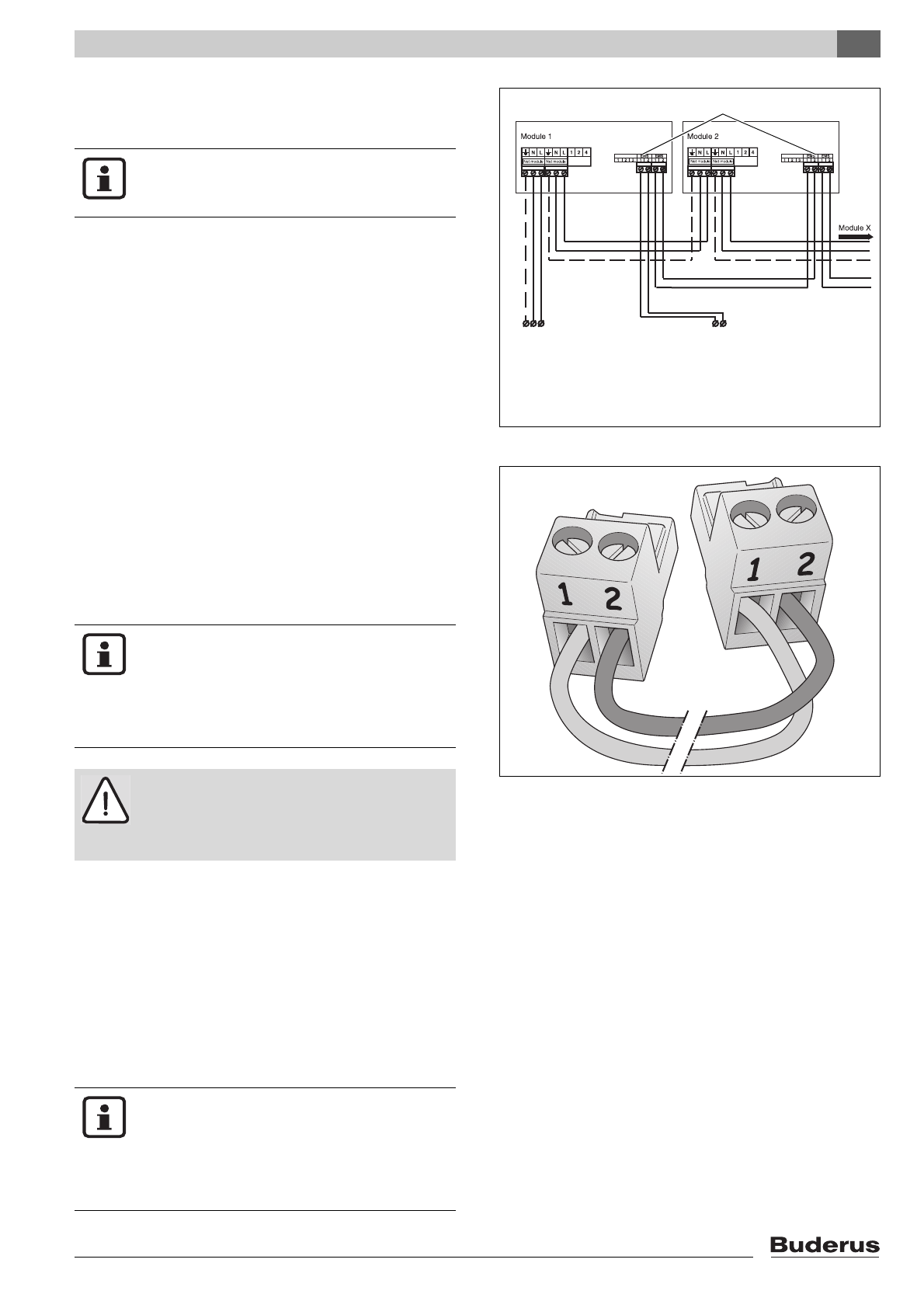

Ðèñ. 49

Ïîäêëþ÷åíèå íåñêîëüêèõ ìîäóëåé

К сетевому штекеру 230 В
переменного тока в розетке
с защитным контактом или
свободному штекеру в
отопительном котле.

К свободному штекеру в
отопительном котле или
клеммной панели. Внимание:
подключение не оснащено
защитой от влючения
неверной полярности.

1

На модуле над подключением могут
стоять буквы RC или EMS (рис. 49,
поз. 1).

Ðèñ. 50

Ïîëÿðíîñòü øèíû EMS

При использовании соединительного
кабеля шины EMS учитывайте
полярность.



Подключите кабель от клеммы 1 к
клемме 1, а от клеммы 2 к клемме 2
(рис. 49 и рис. 50).

ОСТОРОЖНО!

Использовать только те штекеры,
которые совпадают по цвету с
соответствующим гнездом на модуле.

При использовании соединительного
кабеля шины EMS учитывайте
полярность.



Подключите кабель от клеммы 1 к
клемме 1, а от клеммы 2 к клемме 2
(рис. 50 и рис. 52).
