Buderus Logamax plus GB162-65 - Инструкция по эксплуатации - Страница 32

Монтаж

7

Logamax plus GB162-65/80/100

-

 Оставляем за собой право на изменения.

31

7.4.8 Подключение датчика температуры

горячей воды



Подключить датчик температуры горячей воды
к серой клемме FW (рис. 34, поз. 4). Для этого
следует использовать кабель-адаптер,
входящий в комплект поставки датчика
температуры горячей воды (рис. 34, поз. 11).

7.4.9 Подключение внешнего коммутационного

контакта

К котлу может быть подключен беспотенциальный
внешний коммутационный контакт. Этот внешний
коммутационный контакт используется, например,
для защиты отопления "теплый пол" от слишком
высокой температуры воды в системе отопления.
При размыкании внешнего коммутационного
контакта, отопительный котел отключается.
Насос продолжает работать согласно
установленному на отопительном котле времени
выбега.



Снять вставную перемычку на клемме EV
(рис. 35, поз. 5).



Внешний коммутационный контакт подключить
к красной клемме EV (рис. 35, поз. 5).

7.4.10 Подключения 230 Вольт

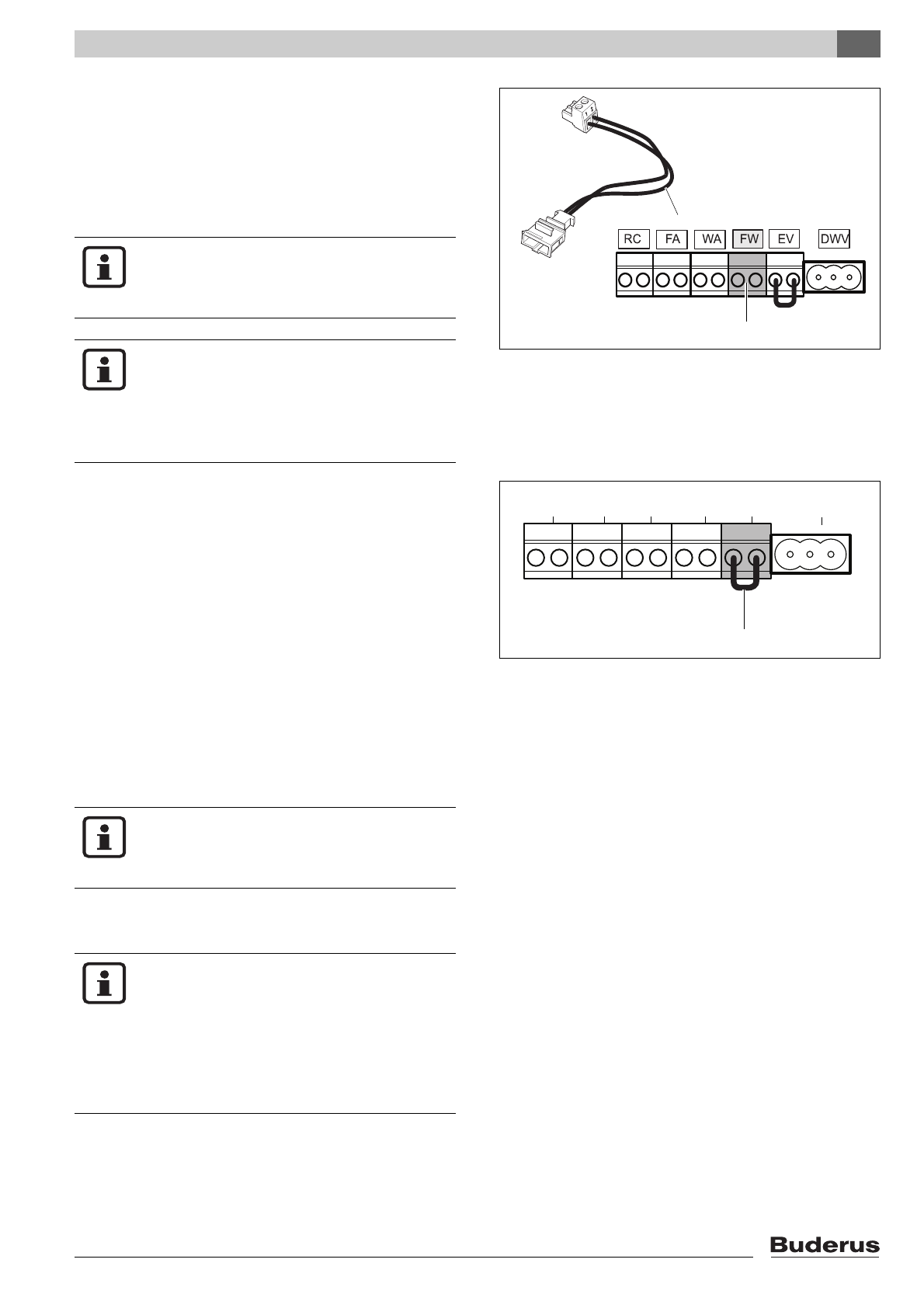

Ðèñ. 34

Êëåììû äëÿ ïîäêëþ÷åíèÿ äàò÷èêà òåìïåðàòóðû
ãîðÿ÷åé âîäû (öâåò ïîäêëþ÷åíèÿ ñåðûé)

11

4

Это подключение защищено от
включения с неправильной полярностью.
Это значит, что порядок подключения
проводов произвольный.

К отопительному котлу может быть
подключен только один датчик
температуры горячей воды.

К отопительному котлу можно
подключить только подходящий ему
датчик температуры горячей воды.

Ðèñ. 35

Êëåììíèê – âíåøíèé êîììóòàöèîííûé êîíòàêò íå
íàõîäÿùèéñÿ ïîä ïîòåíöèàëîì äëÿ, íàïðèìåð,
îòîïëåíèÿ íàãðåâîì ïîëà (öâåò ïîäêëþ÷åíèÿ
êðàñíûé)

DWV

RC

FA

WA

FW

EV

5

Это подключение защищено от
включения с неправильной полярностью.
Это значит, что порядок подключения
проводов произвольный.

Подключения 230 Вольт могут
использоваться только при
соответствующей конфигурации системы
управления и для определенных
гидравлических систем установок.



Следуйте указаниям документации по
проектированию и инструкции по
монтажу системы управления.
