Техническое обслуживание
12
Logamax plus GB162-65/80/100
-
Оставляем за собой право на изменения.
74
12 Техническое обслуживание
Провести подготовительные работы, как при
осмотре (см. главу 11.1 "Техническое
обслуживание", стр. 69).
12.1 Демонтаж двери котла
Панель управления снять с двери котла и
повесить на раму котла (см. рис. 117
"Отвинчивание винтов", стр. 84).
Вывернуть винт на левом шарнире двери котла
сверху и извлечь винт с подкладной шайбой.
Дверь котла слегка приподнять и снять с
шарнира. Установить дверь котла в устойчивом
положении и предпринять меры, чтобы она не
упала.
12.2 Чистка теплообменника, горелки и
сифона
Теплообменник имеет самоочищающееся
покрытие.
Если все же требуется чистка теплообменника,
необходимо выполнить следующие действия.
Теплообменник можно мыть с чистящим средством
TAB2 (дополнительное оборудование).
Ðèñ. 99

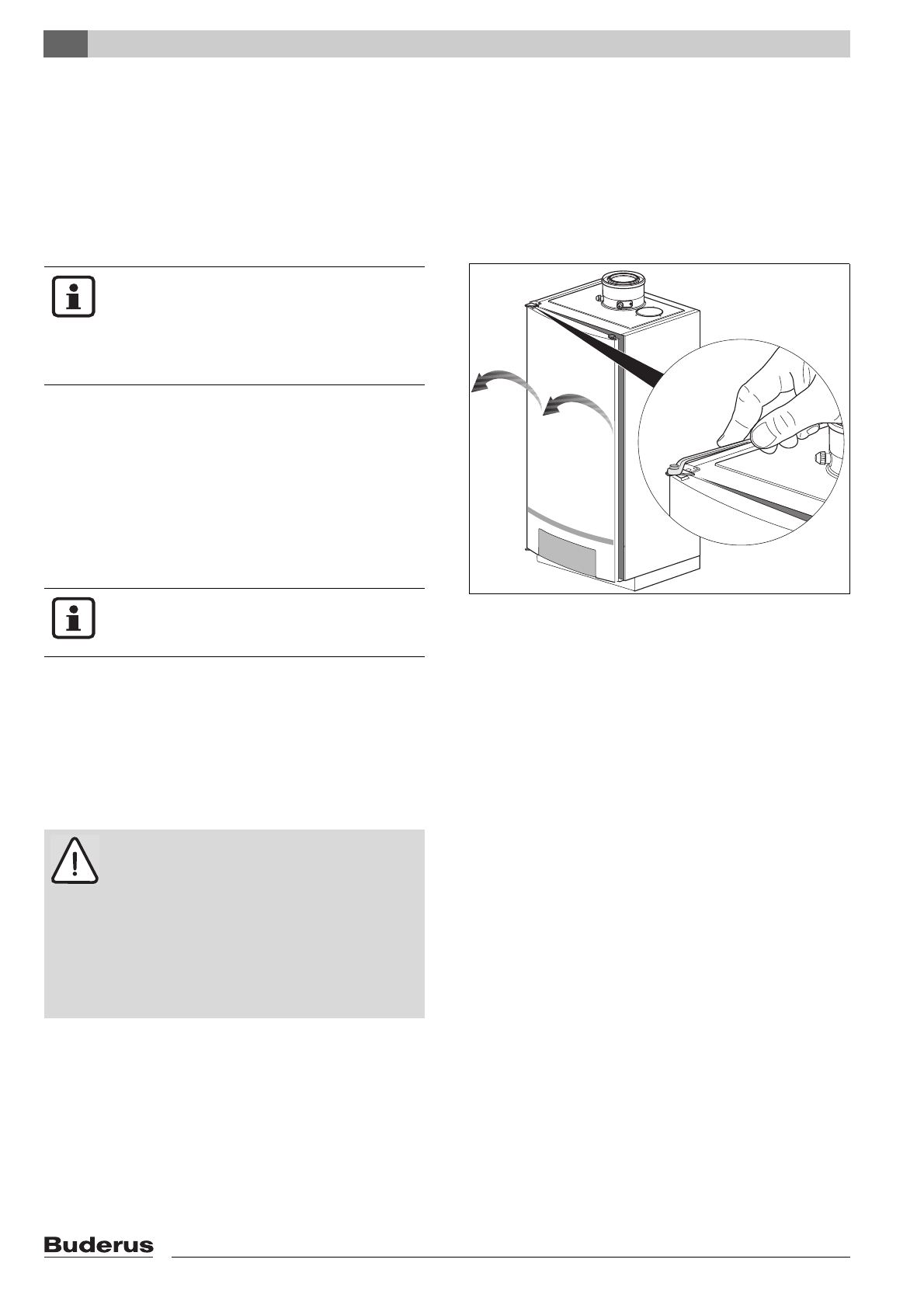

Äåìîíòàæ äâåðè êîòëà
Если дверь котла не открывается
полностью, для проведения
инспекционных работ и технического
обслуживания может потребоваться
демонтаж двери. Для этого необходимо
выполнить следующие действия:
Крышка электрических подключений
может остаться на отопительном котле.
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
при чистке металлическими
инструментами.
Не используйте для чистки
теплообменника стальные щетки или
другие металлические предметы,
которые могут повредить
самоочищающееся покрытие.
