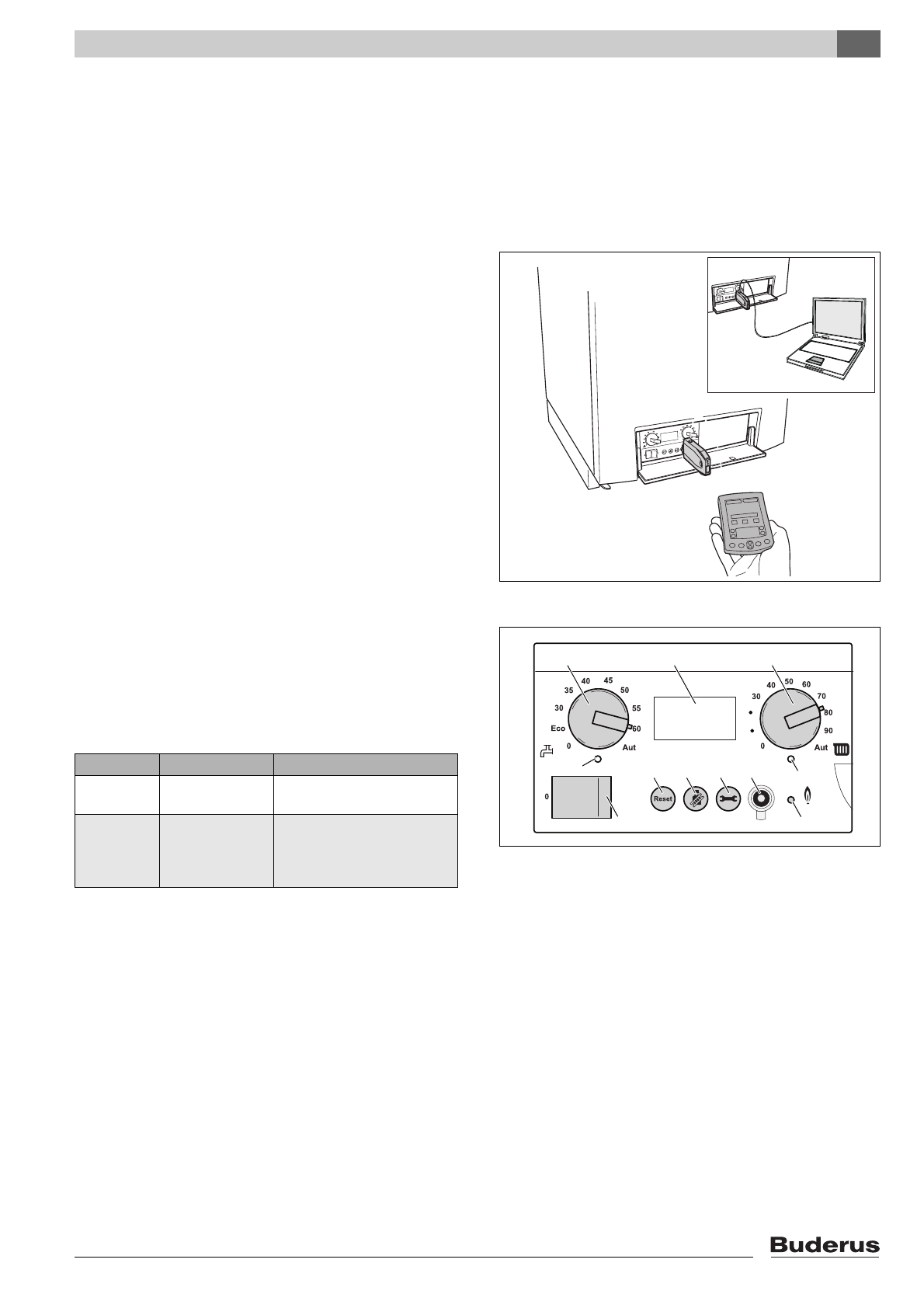

Управление

8

Logamax plus GB162-65/80/100

-

 Оставляем за собой право на изменения.

41

Кнопка "Индикация состояния"

С помощью кнопки "Индикация состояния" (рис. 55,
поз. 4) на дисплее могут быть отображены
актуальные значения температуры котловой воды,
давления установки и т.д. См. также таб. 18,
„Индицируемые значения“, стр. 85", таб. 19,
„Индицируемые установки“, стр. 85 и таб. 20,
„Индицируемые коды“, стр. 86.

Сервисный соединитель

Для более точного, быстрого и простого
определения, анализа и устранения
неисправностей можно подключить к
отопительному котлу сервисный инструмент
(Service Tool) (рис. 56) через сервисный
соединитель (рис. 57, поз. 5).



Открыть панель управления, нажав на нее, и
снять крышку с сервисного гнезда на BC10
(см. рис. 28, стр. 29 и рис. 57, поз. 5).



Подключить через сервисное гнездо сервисный
ключ от Service Tool.

Дополнительную информацию о действии
сервисного инструмента можно найти на CD-ROM,
входящего в комплект поставки сервисного
инструмента.

Светодиод "Горелка" (вкл./выкл.)

Светодиод "Горелка" (вкл/выкл) (рис. 57, поз. 6)
горит, если горелка отопительного котла находится
в работе, и гаснет, если горелка выключена.

Светодиод "Горелка" (вкл/выкл) отображает
состояние горелки.

Светодиод "Запрос на тепло"

Светодиод "Запрос тепла" (рис. 57, поз. 7) горит,
если регулятор отопления запрашивает тепло и не
горит, если запроса тепла нет.

Ручка управления для "Максимальная
температура котловой воды"

Ручкой управления "Максимальная
температуракотловой воды" (рис. 57, поз. 8) можно
установить верхнюю предельную температуру
котловой воды. Единица измерения °C.

Ðèñ. 56

Ïîäêëþ÷åíèå ñåðâèñíîãî èíñòðóìåíòà ê
îòîïèòåëüíîìó êîòëó

Ðèñ. 57

Ãëàâíûé ðåãóëÿòîð BC10

888

1

10

9

8

11

7

6

1

2

3

4

5

Светодиод Состояние

Пояснение

Горит

Горелка
работает

Идет нагрев воды в котле.

Выкл.

Горелка
выключена

Температура котловой
воды достигла заданного
значения или запрос на
тепло отсутствует.

Taá. 7

Çíà÷åíèå ñâåòîäèîäà

"

Ãîðåëêà" (Âêë/Âûêë)
