Монтаж

7

Logamax plus GB162-65/80/100

-

 Оставляем за собой право на изменения.

35

К отопительному котлу могут быть подключены
следующие функциональные модули:

–

Гелиомодуль SM10;

–

Модуль сообщений о неисправностях EM10;

–

Модуль гидравлической стрелки WM10;

–

Модуль смесителя MM10.

Подключение модуля W002 к этому устройству
невозможно.

Функциональные модули (дополнительное
оборудование) могут быть смонтированы двумя
способами:

–

на отопительном котле (максимум 2);

–

вне отопительного котла.

Оба способа описаны далее.



Выберите способ монтажа модуля (модулей).

Монтаж функциональных модулей
(дополнительное оборудование) на котле и
подключение



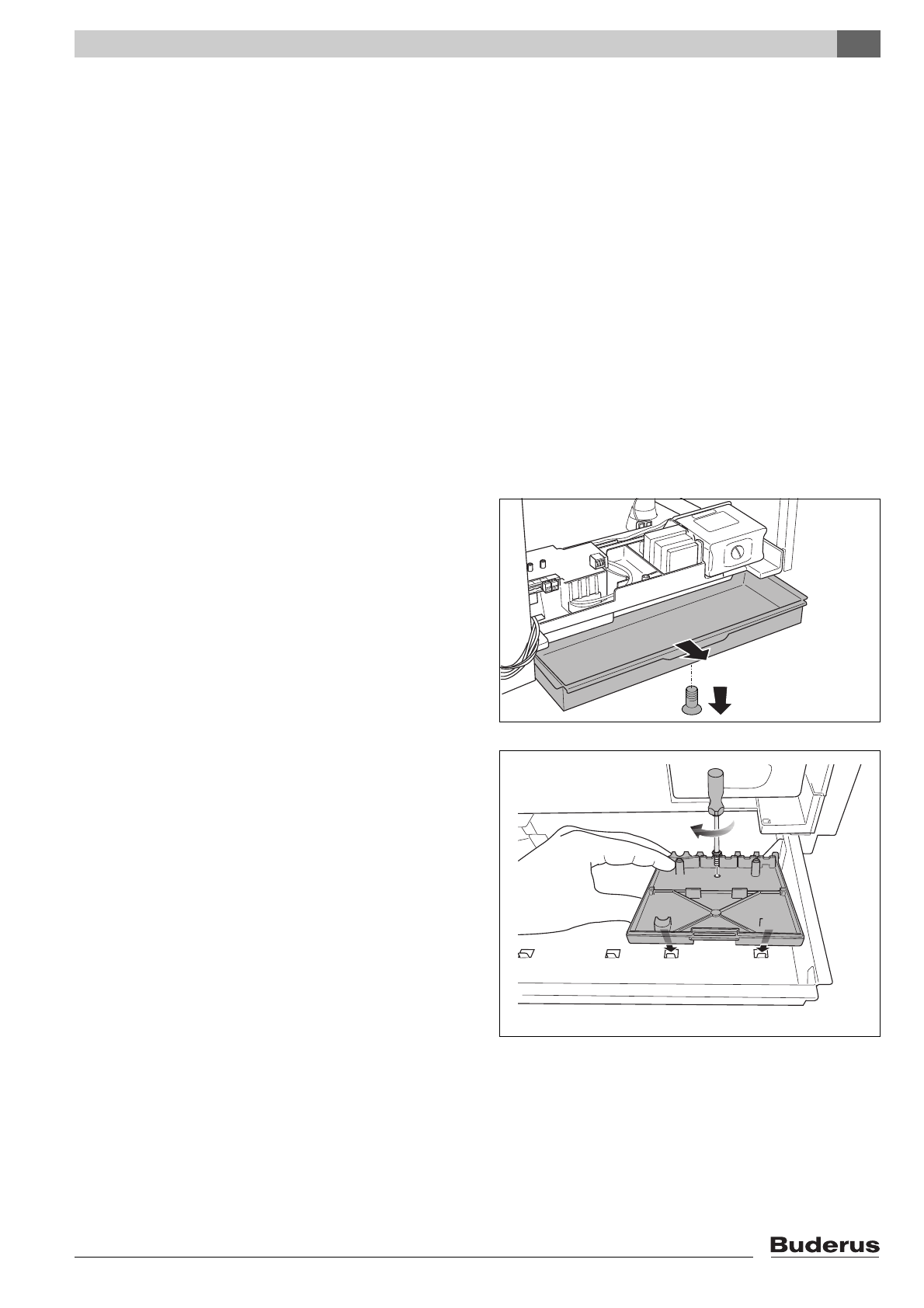

Ослабить винт (рис. 44, шаг 1).



Открыть выдвижной ящик (рис. 44, шаг 2).



Установить настенный кронштейн
(принадлежность для функционального модуля)
в желаемом гнезде выдвижного ящика (рис. 45).

Ðèñ. 44

Îòêðûâàíèå âûäâèæíîãî ÿùèêà

1

2

Ðèñ. 45

Óñòàíîâêà íàñòåííîãî êðîíøòåéíà
