Управление

8

Logamax plus GB162-65/80/100

-

 Оставляем за собой право на изменения.

39

8

Управление

8.1

Общие положения

Отопительный котел оснащен пультом управления-
главным регулятором BC10. С его помощью можно
управлять отопительной установкой.



Нажать и открыть панель управления (рис. 53).

Главный регулятор BC10 находится за крышкой с
левой стороны (рис. 54, поз. 1).

Главный регулятор BC10 состоит из следующих
компонентов:

Пусковой выключатель

Пусковым выключателем (рис. 55, поз. 1) можно
включать и выключать отопительный котел.

Кнопка "Сброс" (Reset)

В случае неисправности может потребоваться
повторный пуск отопительного котла с помощью
кнопки "Сброс" (рис. 55, поз. 2).
Он необходим только при блокирующих
неисправностях. Блокирующие ошибки
cбрасываются сами, если устранена их причина.
При выполнении операции сброса на дисплее
oтображается

[\/r/e|

.

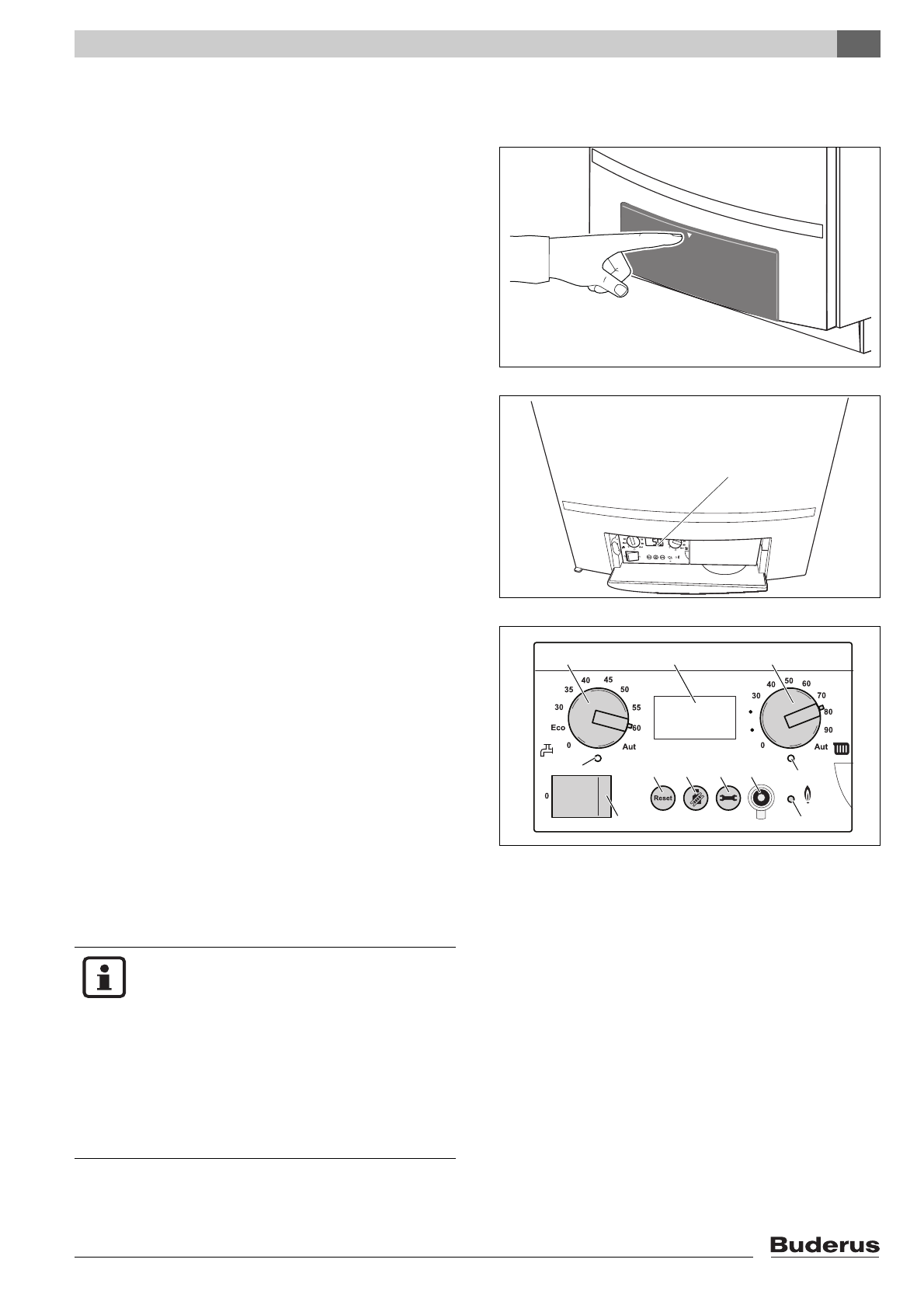

Ðèñ. 53
