Проверка/техобслуживание
Condens 7000 W
6 720 807 047 (2013/03)
Если требуется чистка:
▶ Снять крышку люка для чистки (
находящийся под ней лист.
▶ Демонтировать конденсатный сифон и подставить подходящую
емкость.

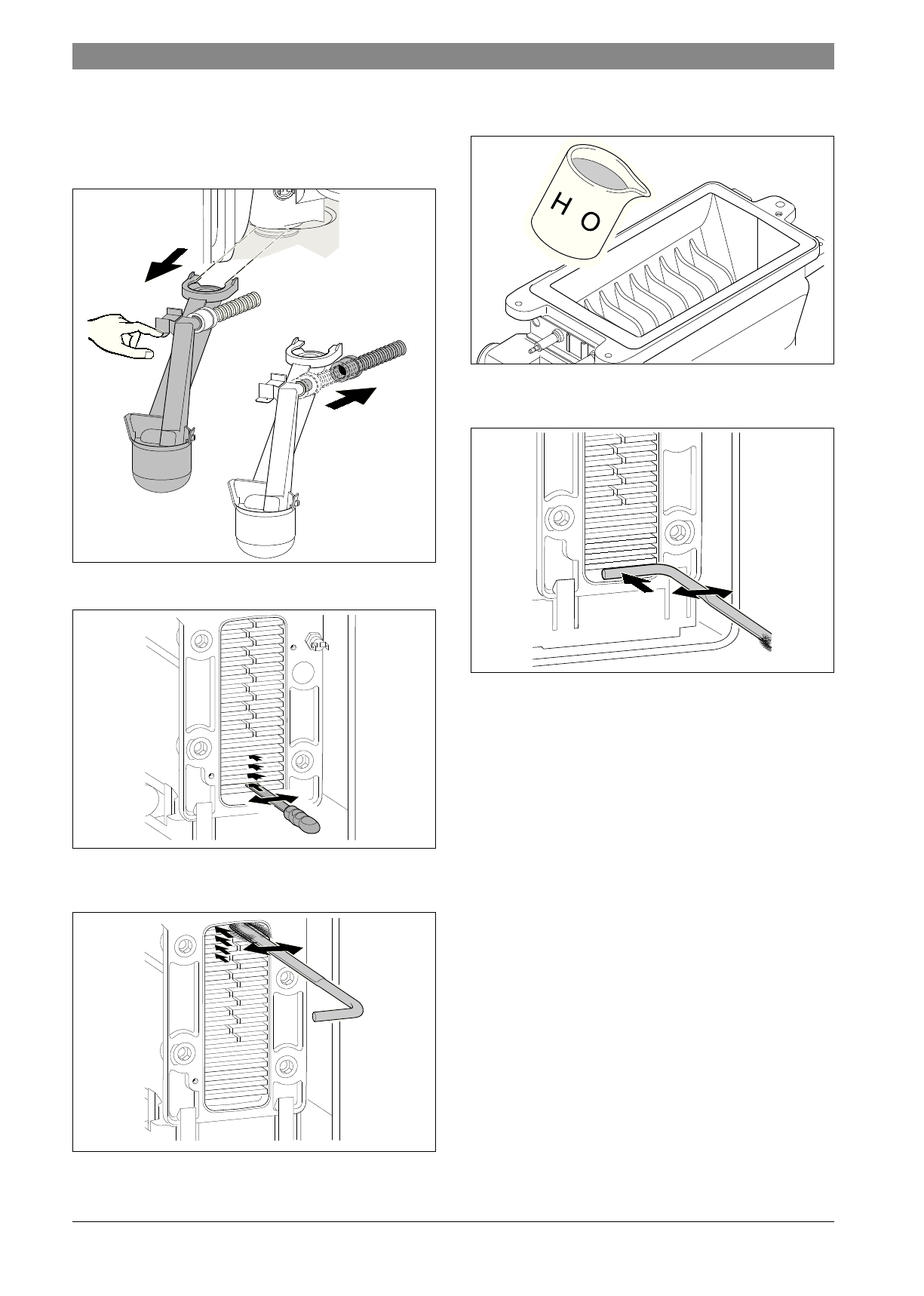

Рис. 69
▶ Очистить теплообменник ножом для чистки снизу вверх.
Рис. 70
▶ Посредством щетки очистить блок отопления в направлении
сверху вниз.
Рис. 71
▶ Демонтировать горелку (
глава 12.1.6 «Проверка горелки») и
промыть теплообменник сверху.
Рис. 72
▶ Очистить ванну конденсата (перевернутой щеткой) и
подключение сифона.
Рис. 73
▶ Снова закрыть крышкой очистное отверстие, использовав новое
уплотнение, и завинтить болты с усилием порядка 5 Нм.
