Проверка/техобслуживание
Condens 7000 W
6 720 807 047 (2013/03)
– водное оборудование:
Unisilkon L 641 (8 709 918 413)
– резьбовые соединения:
HFt 1 v 5 (8 709 918 010).
▶ Применяйте теплопроводящую пасту 8 719 918 658.
▶ Применяйте только оригинальные запасные части!
▶ Заказ запасных частей осуществляется в соответствии с
каталогом.
▶ Демонтированные уплотнения и кольца круглого сечения
заменить новыми деталями.
После проверки/техобслуживания
▶ Затянуть все ослабленные резьбовые соединения.
▶ Включить котел (
▶ Проверить отсутствие утечек в местах разъединения.
▶ Проверить и при необходимости отрегулировать соотношение
газ/воздух (
12.1 Описание различных рабочих шагов
12.1.1 Сетчатый фильтр в трубе холодной воды
▶ Отсоединить трубу холодной воды и проверить сетку на
загрязнённость.

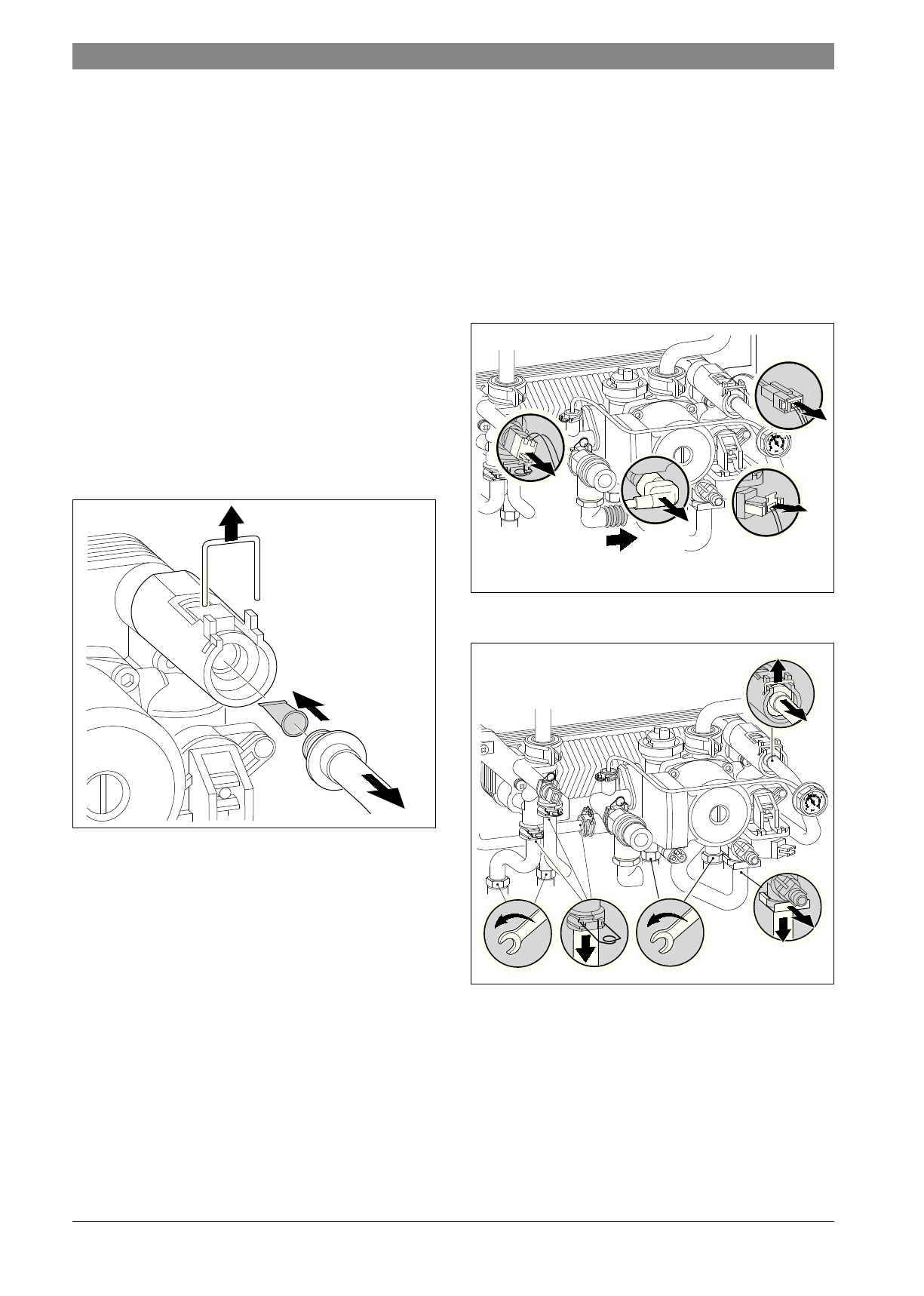

Рис. 60
12.1.2 Пластинчатый теплообменник
При недостаточной мощности подачи горячей воды:
▶ Проверьте фильтр в трубе холодной воды на предмет
загрязнённости (
▶ Демонтируйте пластинчатый теплообменник и замените его,
-или-
▶ Удалите накипь при помощи средства для удаления накипи
(1.4401).
Демонтаж пластинчатого теплообменника:
▶ Разъединить электрические штекерные соединения.
▶ Вставить новый пластинчатый теплообменник с новыми
прокладками и закрепить винтом.
Рис. 61
▶ Разъедините/удалите соединения труб.
Рис. 62
▶ Разъедините крепление манометра.
6 720 612 659-48.1R
1.
2.
3.
6 720 615 659-42.2O
6 720 612 659-43.2O
