Настройки системы Heatronic
|
35
6 720 807 047 (2013/03)
Condens 7000 W
Характеристика насоса (сервисная функция 1.d)
Эта сервисная функция соответствует переключателю скорости
вращения двигателя насоса и активна только в том случае, если
выбрано поле характеристики насоса
00
(сервисная функция 1.C).
Первоначальная установка
07
.

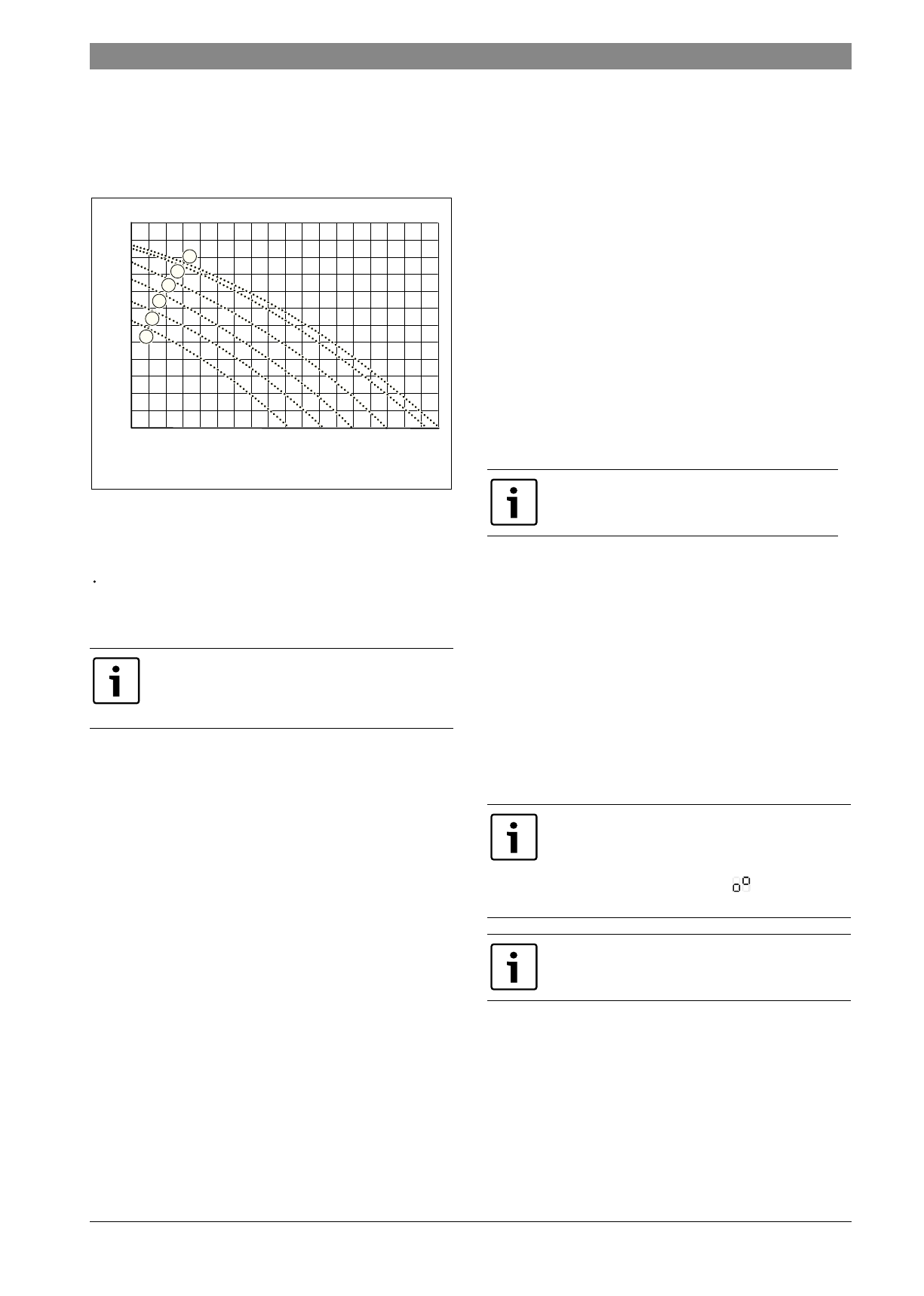

Рис. 52 Характеристики насоса
[1-7] Характеристики насоса
....... Котлы ZBR/ZWBR с электронным отопительным насосом,
принадлежность
H
Остаточный напор
Расход циркулирующей воды
Схема управления насосами для режима отопления
(сервисная функция 1.E)
•
Схема управления насосами 00 (автоматический режим,
первоначальная установка)
:
Управление отопительным насосом осуществляет регулятор
шины.
•
Схема управления насосами 01 (не разрешена в Германии и
Швейцарии)
:
Для отопительных систем без регулирования.
Регулятор температуры подающей линии включает отопительный
насос. При потреблении тепла отопительный насос включается
вместе с горелкой.
•
Схема управления насосами 02
:
Для отопительных систем с подключением регулятора комнатной
температуры к 1, 2, 4 (24 В).
•
Схема управления насосами 03
:
Отопительный насос работает постоянно (исключения см. в
инструкции по эксплуатации регулятора отопления).
•
Схема управления насосами 04
:
"Умное" выключение насоса в отопительных системах с
регулятором, работающим по наружной температуре.
Отопительный насос включается только при необходимости.
Режим работы насосов
(сервисная функция 1. F)
Через режим работы насосов происходит управление
подключенными к Heatronic насосами или 3-ходовым краном в
соответствии с исполнением отопительной системы.
Возможные режимы:
•
Режим работы насосов 00
: если используется только для
отопления.
•
Режим работы насосов 01
: отопительный насос и 3-ходовой
клапан подключены для загрузки бойлера.
•
Режим работы насосов 02
: подключены отопительный насос и
насос бойлера.
Работает или отопительный или насос бойлера.
•
Режим работы насосов 03
: если подключены отопительный
насос и насос бойлера.
В режиме приготовления горячей воды работают оба насоса.
В отопительном режиме работает только отопительный насос.
Первоначальная установка
00
.
Время блокировки отопительного насоса (сервисная функция
2.A)
Во время работы 3-ходового клапана отопительный насос
блокируется и включается только после него. Поэтому выберите
время блокировки отопительного насоса таким же, как время
работы 3-ходового клапана.
Время блокировки может быть установлено в диапазоне от
00
до
24
(0 - 240) секунд.
Первоначальная установка
18
(180 секунд).
Максимальная температура подающей линии
(сервисная функция 2.b)
Максимальная температура подачи может быть задана в от 35 °Cдо
88 °C.
Первоначальная установка
88
.
Функция удаления воздуха (сервисная функция 2.C)
Возможные настройки:
•
00
: Функция удаления воздуха выключена
•
01
: Функция удаления воздуха включена и автоматически
сбрасывается на
00
после ее выполнения.
•
02
: Функция удаления воздуха постоянно включена и не
сбрасывается на
00
.
Первоначальная установка
01
.
Если подключен датчик наружной температуры для
регулятора, работающего по наружной температуре,
то автоматически устанавливается схема управления
насосами 4.
200
400
600
800
1200
1400
1000
1600
0
0,6
0,5
0,4
0,3
0,2
0,1
0
(bar)
H
Q
(l/h)
1800
6 720 611 860-12.1O
2
3
4
5
6
7
V
Только для режима работы насосов 1, иначе не
задействована.
При первом включении котла производится
однократное удаление воздуха. Для этого
отопительный насос поочередно включается и
выключается (примерно в течение 4 минут).
Дисплей попеременно показывает
и температуру
подающей линии.
Функцию удаления воздуха нужно включать после
технического обслуживания.
