Электрические соединения
|
19
6 720 807 047 (2013/03)
Condens 7000 W

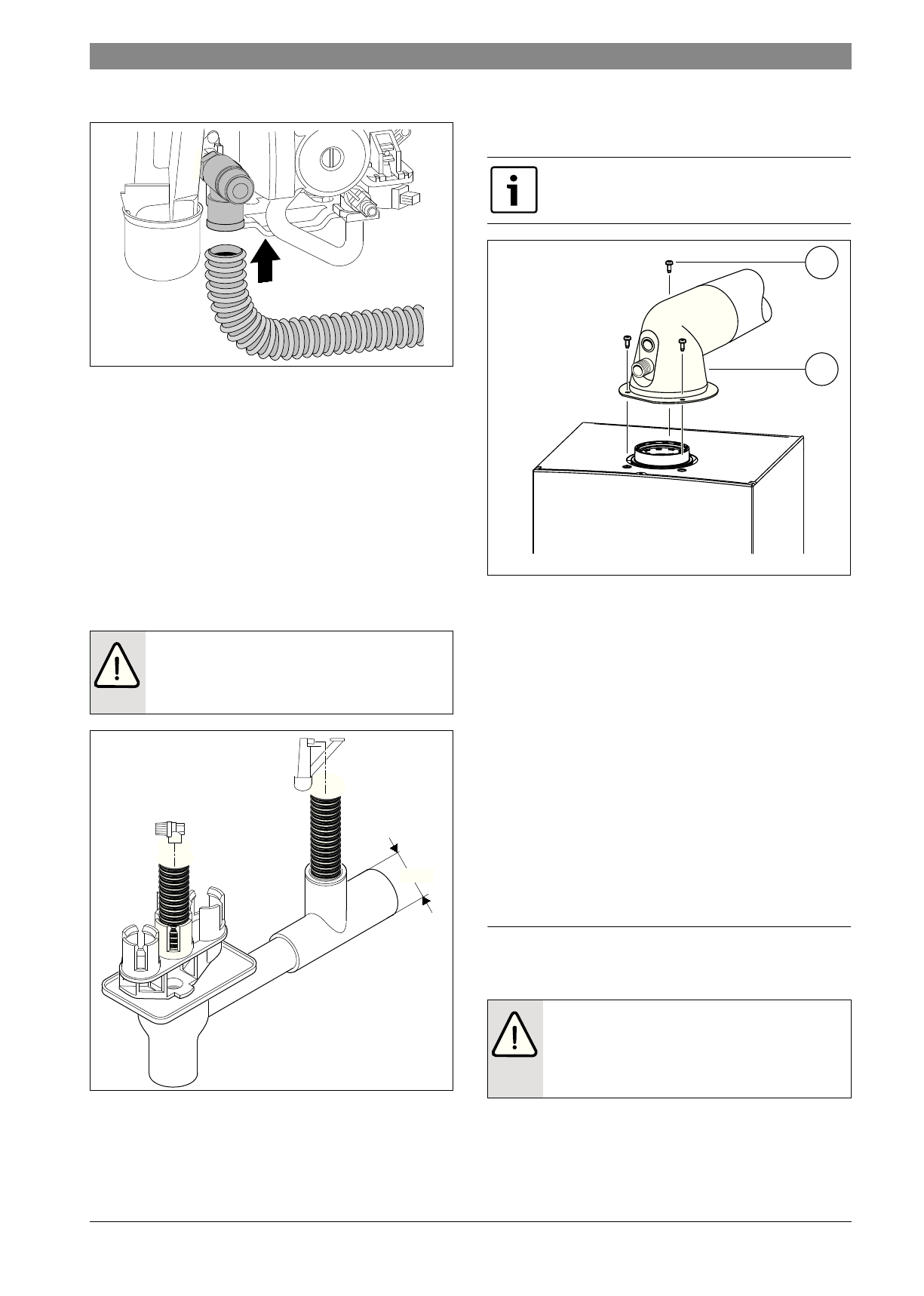

Подсоединение шланга предохранительного клапана
Рис. 14
Конусный сифон, дополнительные принадлежности № 432
Для надежного отвода конденсата и воды из предохранительного
клапана имеются дополнительные принадлежности № 432.
▶ Проложите отводную линию из коррозионностойких материалов
(ATV-A 251).
К ним относятся: керамические трубы, трубы из ПВХ и твердого
ПВХ, трубы из полиэтилена высокой плотности и полипропилена,
полимерные трубы из АБС/AСА, чугунные трубы, эмалированные
или с покрытием внутри, стальные трубы с полимерным
покрытием, трубы из нержавеющей стали, трубы из
боросиликатного стекла.
▶ Подсоедините отводной трубопровод непосредственно к месту
подключения DN 40.
Рис. 15
Подключение газоотводной арматуры
▶ Монтировать газоотводную арматуру и закрепить ее
прилагаемыми винтами.
Рис. 16 Монтаж системы отвода продуктов сгорания
[1]
Принадлежность для отвода дымовых газов/адаптер
[2]
Винты
▶ Проверьте герметичность тракта дымовых газов (
5.6
Проверка подключений
Подача воды
▶ Откройте краны на подающей и обратной линиях и заполните
систему отопления.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление 2,5 бар по манометру).
Газопровод
▶ Закройте газовый кран для защиты газовой арматуры от
повреждения высоким давленим.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление 150 мбар).
▶ Выполнить сброс давления.
6
Электрические соединения
6.1
Общие указания
Вся регулирующая, управляющая и защитная арматура котла
прошли проверку и готовы к эксплуатации.
Выполняйте требования местных энергоснабжающих организаций
относительно защитных мер (ПУЭ).
BHИMAHИE:
▶ Не допускается изменять или перекрывать
отводящий трубопровод.
▶ Шланги следует прокладывать всегда с уклоном.
6 720 615 886-09.3O
DN 40
6 720 612 659-11.1R
Более подробная информация по монтажу
приведена в соответствующей инструкции по
монтажу системы отвода продуктов сгорания.
OПACHO:
Удар электрическим током!
▶ Перед выполнением работ на электрических узлах
обязательно отключить напряжение питания
(предохранитель, выключатель низкого
напряжения).
6 720 615 886-22.1O
1
2
