24

 |

Электрические соединения

Condens 7000 W

6 720 807 047 (2013/03)

▶ С помощью сервисной функции 5.E установите подключение NP -

 LP на

2

 (отдельный отопительный насос в контуре без

смесителя),



 стр. 37.

При подключении к NP- LP отопительный насос всегда работает в
режиме отопления. Различные схемы управления насосами
невозможны.

6.4.6 Подключение отдельного загрузочного насоса бойлера

или 3-ходового клапана (с пружинным возвратом) для
загрузки бойлера (переменный ток 230 В, макс. 200 Вт)

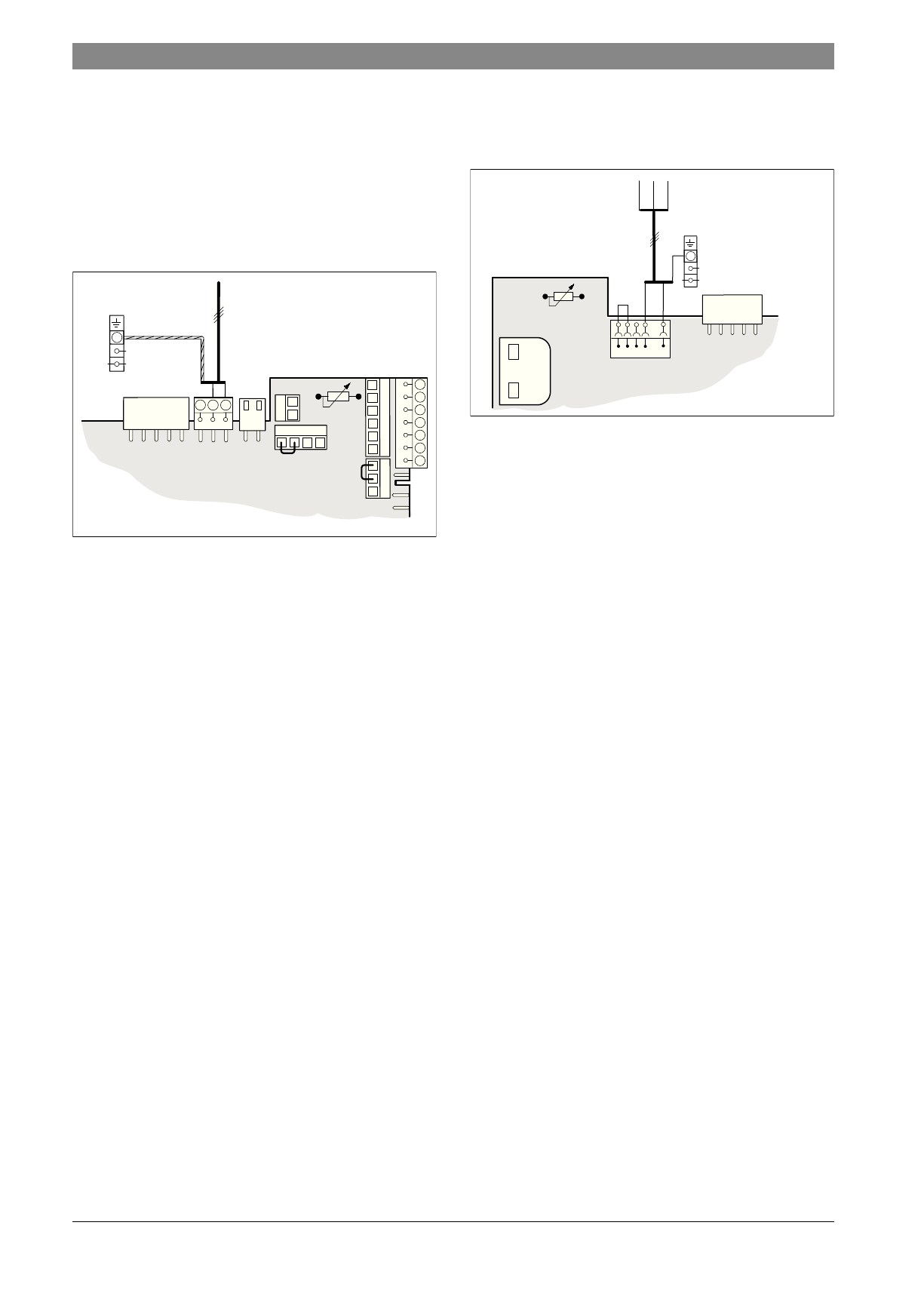

Рис. 35

▶ Смонтировать 3-ходовой клапан таким образом, чтобы при

отсутствии тока питания контур бойлера был открыт.

▶ Установить режим работы насоса в соответствии с сервисной

функцией 1.F,



 стр. 35.

6.5

Замена кабеля сетевого питания

• Для защиты от струй воды (IP) кабели проводить всегда сквозь

кабельный ввод с отверстием, соответствующим поперечному
сечению кабеля.

• Можно использовать следующие типы кабелей:

– NYM-I 3 x 1,5 мм

2

– HO5VV-F 3 x 0,75 мм

2

 (не использовать в непосредственной

близости от ванны или душа)

– HO5VV-F 3 x 1,0 мм

2

 (не использовать в непосредственной

близости от ванны или душа).

▶ Обрезать по размеру фиксатор для разгрузки от натяжения в

соответствии с диаметром кабеля.

▶ Провести кабель через фиксатор для разгрузки от натяжения и

подключить следующим образом:
– Клеммная колодка ST10, клемма L (красная или коричневая

жила)

– Клеммная колодка ST10, клемма N (голубая жила)
– Соединение с заземляющей шиной (зеленая или желто-

зеленая жила)

▶ Закрепить кабель электропитания на фиксаторе для разгрузки от

напряжения.
Жила для подключения к заземляющей шине должна еще
провисать, когда все другие уже натянуты.

Рис. 36  Клеммная колодка для подачи питания ST10

B

B

4

2

1

A

F

PR PO NP LP

LS NS

LZ

NZ

9

8

7

6 720 612 664-15.4O

L

N

Ls Ns

LR

6 720 612 664-19.2O
