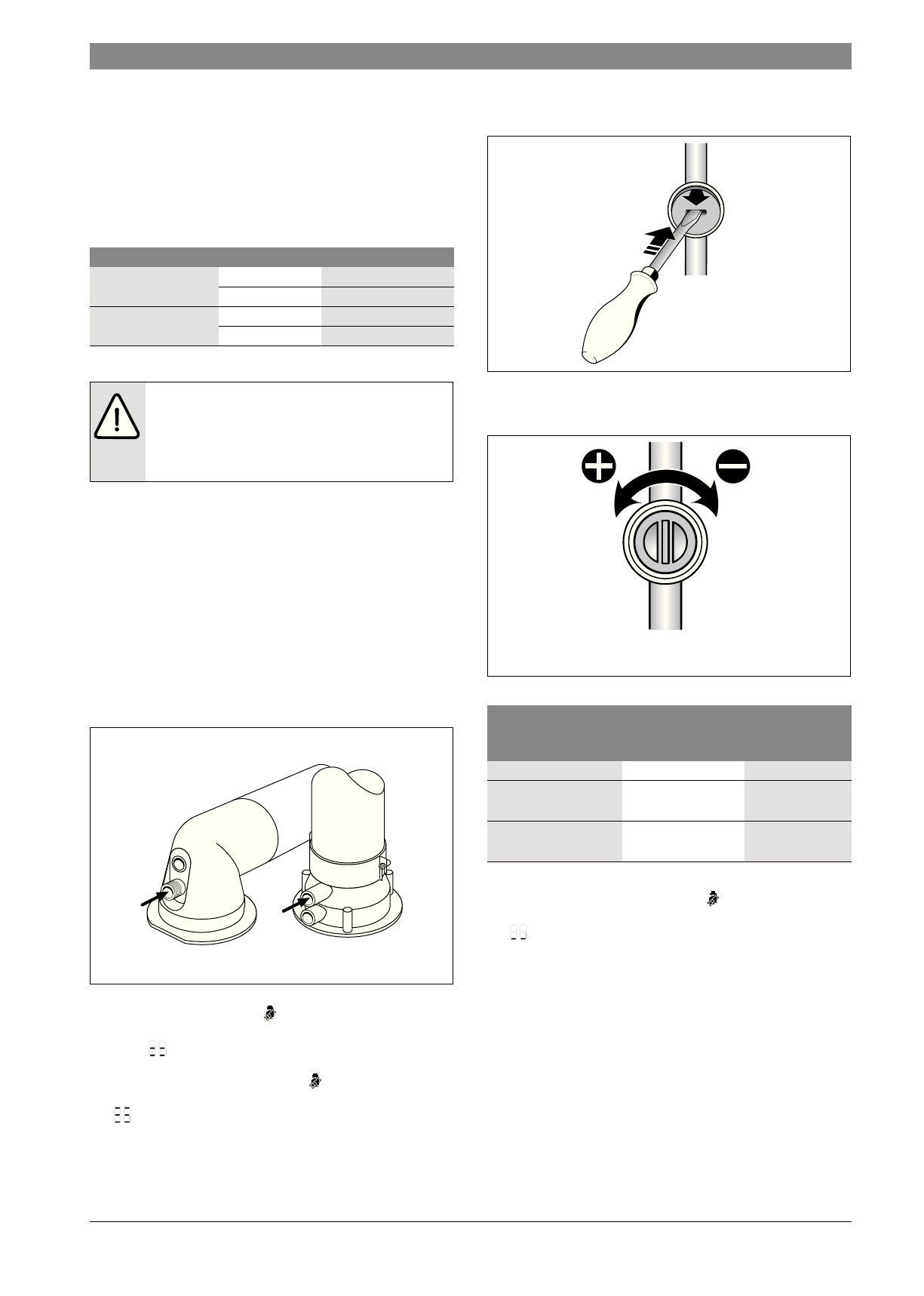

Перенастройка на другой вид газа
|
39
6 720 807 047 (2013/03)
Condens 7000 W
Природный газ
• Котлы, предназначенные
для природного газа группы H
,
настроены изготовителем на индекс Воббе, равный 15 кВтч/м
3
, и
давление подключения 13 мбар, после чего опломбированы
9.1
Переоборудование на другой вид газа
Поставляются следующие комплекты для переоборудования на
другой вид газа:
▶ Смонтировать комплект для переоборудования в соответствии с
прилагаемой инструкцией по монтажу.
▶ После каждого переоборудования необходимо отрегулировать
соотношение газ/воздух
(CO
2
или O
2
) (
9.2
Регулировка соотношения газ/воздух (CO
2
или O
2
)
▶ Выключить котел главным выключателем.
▶ Снимите кожух (
▶ Включите котел главным выключателем.
▶ Снять заглушку с измерительного штуцера дымовых газов.
▶ Вставить щуп длиной примерно 135 мм в измерительный
патрубок отходящего газа и уплотнить место измерения.
Рис. 53
▶ Нажать кнопку с трубочистом
до ее загорания.
На дисплее попеременно появляется температура подающей
линии и
=
максимальная заданная отопительная
мощность
.
▶ Коротко нажать кнопку с трубочистом
.
Дисплей попеременно показывает температуру подающей линии
и
=
максимальную номинальную мощность
.
▶ Измерить содержание CO
2
или O
2.
▶ Пробить пломбу в шлице дроссельной газовой заслонки и
поднять крышку.
Рис. 54
▶ Настроить на газовой дроссельной заслонке содержание CO
2
или
O
2
для максимальной номинальной мощности согласно таблице.
Рис. 55
▶ Коротко нажать кнопку с трубочистом
.
Дисплей попеременно показывает температуру подающей линии
и
=
минимальную номинальную мощность
.
▶ Измерить содержание CO
2
или O
2.
Котел
Переход на
№ заказа
ZWBR 35-3 A
Сжиженный газ
8 719 001 099 0
Природный газ
8 719 001 123 0
ZBR 42-3 A
Сжиженный газ
8 719 001 132 0
Природный газ
8 719 001 136 0
Таб. 15
OПACHO:
Опасность взрыва!
▶ Перед проведением работ с газовым
оборудованием закрыть газовый кран.
▶ После завершения работ проверить отсутствие
утечек в газовом оборудовании.
6 720 614 395-06.1O
Максимальная и минимальная
номинальная мощность
Вид газа
CO
2
O
2
Природный газ H
9,4 %
4,0 %
Сжиженный газ
(пропан)
10,8%
4,6 %
Сжиженный газ
(бутан)
12,4%
2,5 %
Таб. 16
1.
2.
6 720 618 832-21.1O
6 720 618 832-22.1O
