Настройки системы Heatronic
Condens 7000 W
6 720 807 047 (2013/03)
8.3
Описание сервисных функций
8.3.1 1-ый сервисный уровень
Отопительная мощность (сервисная функция 1.A)
Мощность котла на отопление может регулироваться в диапазоне от
минимальной до максимальной в соответствии с теплопотерями
отапливаемого объекта.
Первоначальной установкой
является максимальная мощность
для ГВС: U0.
▶ Выберите сервисную функцию 1.A.
▶ Отопительная мощность в кВт и соответствующий показатель
выбираются по настроечным таблицам (
▶ Задайте показатель.
▶ Измерьте расход газа и сравните с данными для показанного
показателя. При отклонении откорректируйте показатель.
▶ Сохраните показатель.
▶ Напишите заданную отопительную мощность на прилагаемой
наклейке «Настройки Heatronic» (
▶ Выйдите из сервисного режима.
На дисплее снова будет показана температура подающей линии.
Мощность нагрева горячей воды (сервисная функция 1.b)
Мощность контура ГВС может быть установлена в диапазоне между
минимальной и максимальной, в зависимости от той, которая
требуется для нагрева бойлера.
Первоначальной установкой
является максимальная
теплопроизводительность для ГВС:
U0
.
▶ Выберите сервисную функцию 1.b.
▶ Мощность нагрева горячей воды в кВт и соответствующий
показатель приведены в настроечных таблицах (
▶ Задайте показатель.
▶ Измерьте расход газа и сравните с данными для показанного
показателя. При отклонении откорректируйте показатель.
▶ Сохраните показатель.
▶ Напишите установленную мощность нагрева горячей воды на
прилагаемой наклейке «Настройки Heatronic» (
▶ Выйдите из сервисного режима.
На дисплее снова будет показана температура подающей линии.
Гидравлическая характеристика насоса
(сервисная функция 1.C)
Гидравлическая характеристика насоса определяет напор,
создаваемый им, в зависимости от расхода воды на данной ступени
скорости.
В случае если гидравлические характеристики насоса и системы не
совпадают, можно изменить характеристику насоса, снизив
скорость, тем самым, снизив напор, создаваемый им. Обычно это
требуется, чтобы снизить шум в системе.
Функция актуальна при наличии электронного
самонастривающегося насоса.
В качестве характеристики насоса можно выбрать:
•
00
: настраиваемая характеристика насоса, сервисная функция
1.d (
•
01
: высшая скорость насоса
•
02
: средняя скорость насоса
•
03
: низшая скорость насоса
•
04
: высшая скорость с дополнительным регулированием
•
05
: низшая скорость с дополнительным регулированием
Первоначальная установка
04
.

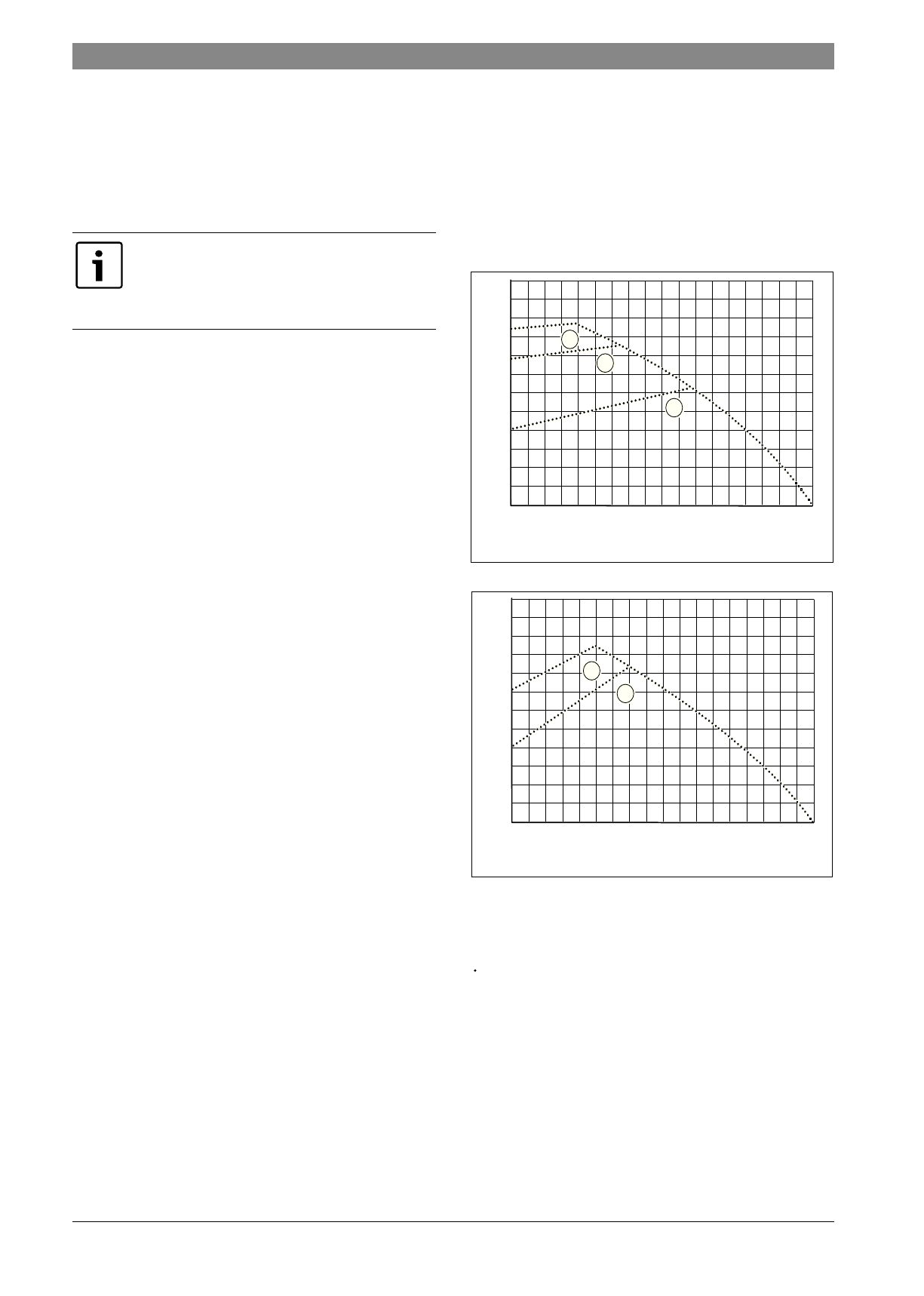

Рис. 50 Постоянное давление
Рис. 51 Пропорциональное давление
[1-5] Поле характеристики насоса
....... Котлы ZBR /ZWBR с электронным отопительным насосом
H
Остаточный напор
Расход циркулирующей воды
Отопительная мощность и мощность контура ГВС не
зависят друг от друга. При снижении отопительной
мощности котел продолжает работать с
максимальной мощностью, когда переключается в
режим ГВС.
200
400
600
800
1200
1400
1000
1600
0
0,6
0,5
0,4
0,3
0,2
0,1
0
(bar)
H
Q
(l/h)
1800
6 720 611 860-10.1O
1
2
3
200
400
600
800
1200
1400
1000
1600
0
0,6
0,5
0,4
0,3
0,2
0,1
0
(bar)
H
Q
(l/h)
1800
6 720 611 860-11.1O
4
5
V
