Установка котла
|
17
6 720 807 047 (2013/03)
Condens 7000 W

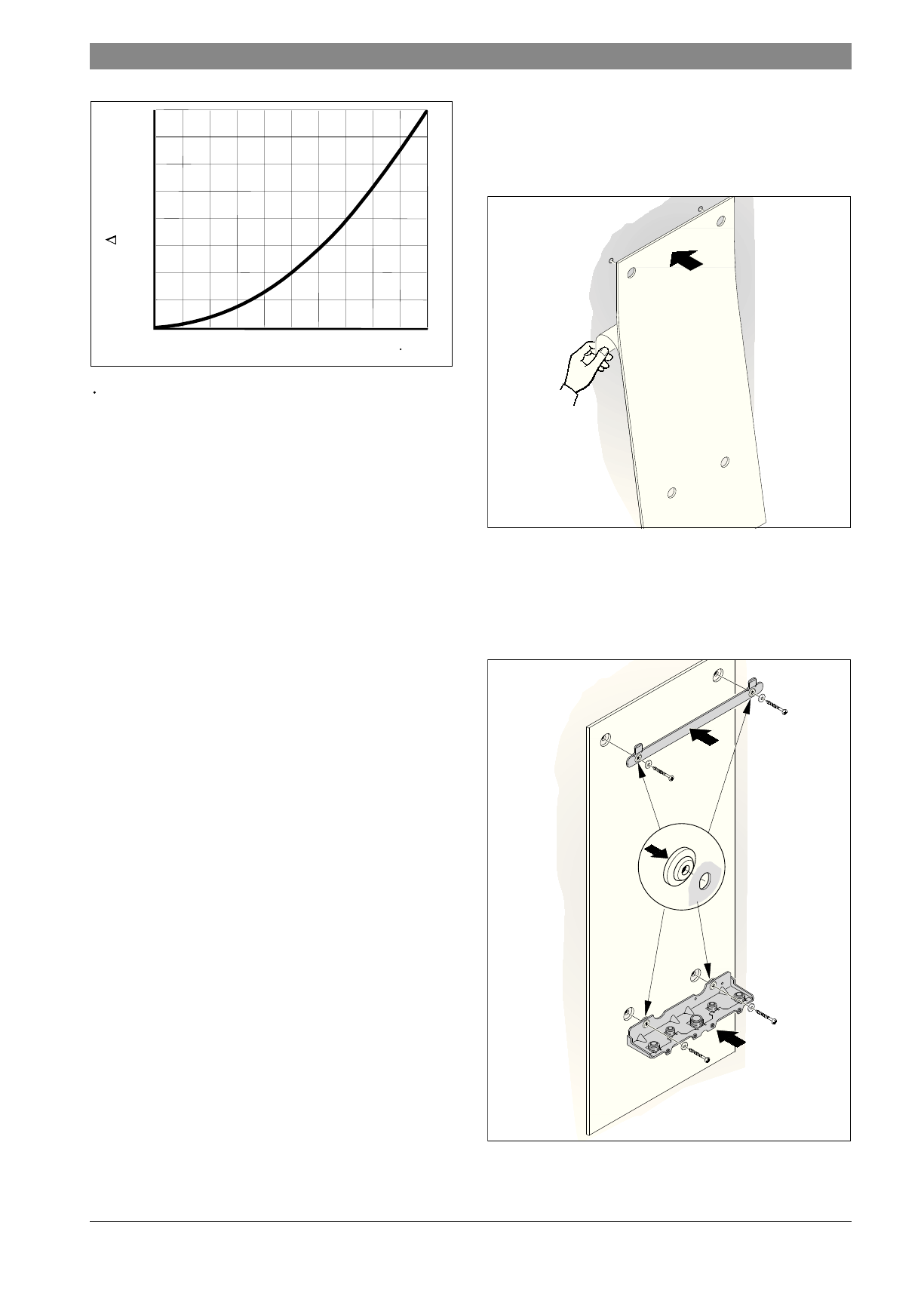

Рис. 8 Потеря давления в котле ZBR 42-3 A
Расход циркулирующей воды
p
Потеря давления
5.3
Выбор места монтажа
Требования к помещению для монтажа
▶ Соблюдать местные государственные предписания.
▶ Соблюдать минимальные монтажные размеры, приведенные в
инструкциях по монтажу принадлежностей для отвода дымовых
газов.
Воздух для горения газа
Чтобы предотвратить коррозию, воздух для горения газа не должен
содержать агрессивных веществ.
Галогенуглеводороды, содержащие соединения хлора или фтора,
способствуют коррозии. Они могут содержаться, например, в
растворителях, красителях, клеях, аэрозольных распылителях и
бытовых моющих средствах.
Температура поверхности
Максимальная температура поверхности котла не превышает 85 °C.
Поэтому согласно инструкций TRGI и TRF особые меры защиты,
предусмотренные для горючих строительных материалов и
встроенной мебели, в данном случае не требуются. В местных
государственных предписаниях могут содержаться иные
требования. Требуется соблюдение норм СНиП.
5.4
Предварительный монтаж трубопроводов
▶ Сделайте отверстия для котла и монтажной панели (
▶ Снимите пленку со звукоизолирующей подкладки и наклейте ее
на стену. Нижняя часть звукоизолирующей подкладки не
потребуется.
Рис. 9
▶ Вставьте в отверстия резиновые амортизирующие втулки для
настенного крепления монтажной панели и планки для
подвешивания.
▶ Смонтируйте монтажную панель (дополнительные
принадлежности) и планку для подвешивания, используя
прилагаемый крепежный материал.
Рис. 10
200
400
600
800
1200 1400
1000
1600
0
(mbar)
(l/h)
1800 2000
200
300
0
100
p
6 720 615 886-15.1O
250
150
50
400
350
V
V
1.
2.
6 720 612 664-08.1R
3.
1.
2.
6 720 612 664-10.1R
