Ввод в эксплуатацию
|
25
6 720 807 047 (2013/03)
Condens 7000 W
7
Ввод в эксплуатацию

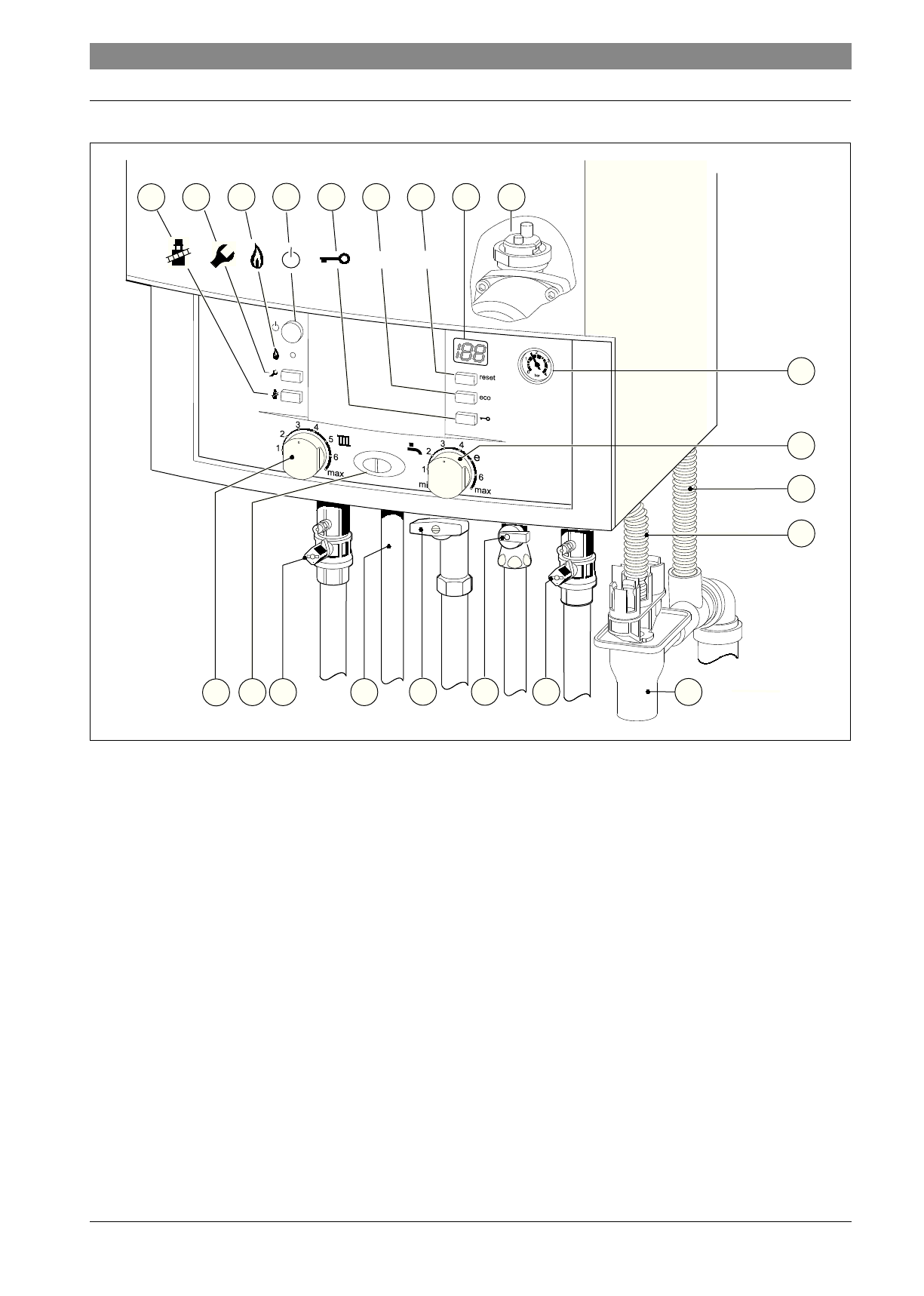

Рис. 37
[1]
Кнопка функции «трубочист»
[2]
Клавиша Сервис
[3]
Лампа рабочего режима горелки
[4]
Главный выключатель
[5]
Блокировка кнопок
[6]
Кнопка eco
[7]
Кнопка «Сброс»
[8]
Дисплей
[9]
Автоматический воздухоотводчик
[10] Манометр
[11] Регулятор температуры горячей воды
[12] Регулятор температуры подающей линии
[13] Индикатор работы
[14] Кран подающей линии системы отопления
[15] Труба горячей воды
[16] Газовый кран (закрыт)
[17] Запорный кран холодной воды
[18] Кран обратной линии системы отопления
[19] Конусный сифон (дополнительная принадлежность)
[20] Шланг предохранительного клапана (отопительный контур)
[21] Конденсатный шланг
7
6
5
4
3
eco reset
2
1
8
9
10
11
21
20
19
6 720 619 443-01.3O
18
17
16
15
14
13
12
Содержание
- 2 Настенный газовый конденсационный котел
- 3 Содержание; Схема электрических подключений котла ZWBR . . 10
- 4 Пояснения символов и указания по технике безопасности; Пояснения условных обозначений; Знак
- 5 Комплект поставки; Использование по назначению; Индекс
- 6 Сведения о котлe; Типовая табличка; Heatronic 3 с 2-проводной шиной; Принадлежности
- 7 Устройство котлов ZWBR
- 9 Устройство котлов ZBR
- 11 Схема электрических подключений котла ZWBR
- 13 Схема электрических подключений котла ZBR
- 15 Единица
- 16 Технические характеристики ZBR 42-3 A
- 17 Важные указания; Рис. 7 Пример гидравлической обвязки
- 18 Установка котла; Рис. 8 Потеря давления в котле ZBR 42-3 A; Выбор места монтажа; Требования к помещению для монтажа; Предварительный монтаж трубопроводов
- 19 Рис. 12 Пример: монтажная панель No 759 ZBR; Монтаж котла; Снятие кожуха
- 20 Рис. 16 Монтаж системы отвода продуктов сгорания; Проверка подключений; Подача воды; Электрические соединения; Общие указания
- 21 Подключение сетевого кабеля к котлу; Подключение дополнительных принадлежностей; Открыть модуль Heatronic
- 22 и L
- 23 ▶ Обрезать по размеру фиксатор для разгрузки от натяжения в; Подключение реле контроля температуры TB 1
- 24 ▶ С помощью сервисной функции 5.E установите подключение NP -; Подключение отдельного датчика температуры
- 25 Замена кабеля сетевого питания; Рис. 36 Клеммная колодка для подачи питания ST10
- 26 Ввод в эксплуатацию
- 27 Перед вводом в эксплуатацию; Включение; Включение отопления; max; Регулировка отопления; Положение
- 28 После ввода в эксплуатацию; Температура горячей воды
- 29 Защита от замерзания
- 30 Защита насоса от заклинивания; Настройки системы Heatronic; Общие положения; Рис. 48 Обзор элементов управления; Настройки в сервисном меню; Организация, ответственная за монтаж
- 31 Обзор сервисных функций; Таб. 13 Сервисные функции первого уровня
- 33 FF
- 34 Fd; Таб. 14 Сервисные функции второго уровня
- 35 Описание сервисных функций; Первоначальной установкой; Рис. 50 Постоянное давление
- 36 Рис. 52 Характеристики насоса
- 39 Перенастройка на другой вид газа; или O
- 41 Проверка сетевого давления газа; Измерение параметров дымовых газов; Кнопка с изображением трубочиста
- 42 Проверка герметичности тракта дымовых газов; Защита окружающей среды
- 43 Описание различных рабочих шагов; Сетчатый фильтр в трубе холодной воды
- 45 Проверка/техобслуживание
- 48 Контрольный лист для проверки/техобслуживания
- 49 Показания на дисплее; Описание; Таб. 21 Показания на дисплее; Специальные; Таб. 22 Специальные показания дисплея
- 50 Устранение неисправностей; Неисправности, показываемые на дисплее; Дисплей; Таб. 23 Неисправности с индикацией на дисплее
- 53 Неисправности, не показываемые на дисплее; Неисправности; Таб. 24 Неисправности без показания на дисплее
- 54 Характеристики датчиков; Предохранительный ограничитель температуры; Кодирующий штекер; Котел; Сжиженный газ
- 55 Заданные параметры подачи газа
- 59 Акт сдачи котла в эксплуатацию; Были выполнены следующие работы
- 60 ГАРАНТИЙНЫЙ ТАЛОН; FD
- 61 монтажу и эксплуатации изделия; В интересах Вашей безопасности
