Электрические соединения

 |

23

6 720 807 047 (2013/03)

Condens 7000 W

6.4

Подключение отдельных дополнительных
принадлежностей

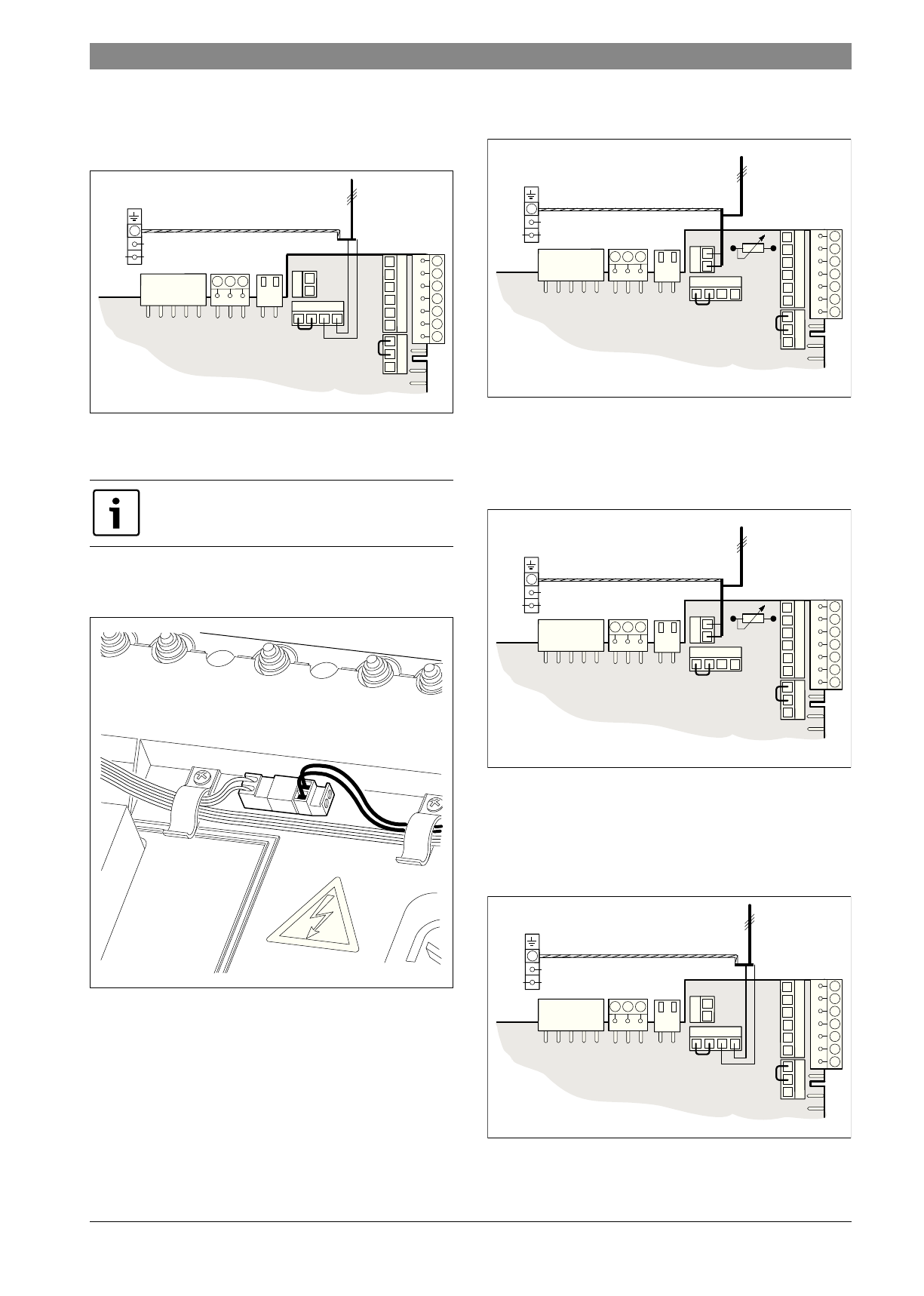

6.4.1 Подключение циркуляционного насоса

Рис. 30

▶ С помощью сервисной функции 5.E установите подключение NP -

 LP на

1

 (циркуляционный насос),



 стр. 37.

6.4.2 Подключение отдельного датчика температуры

подающей линии (например, гидравлического
распределителя)

Рис. 31

Сервисная функция 7.d Подключение отдельного датчика
подающей линии автоматически устанавливается на

1

,



 стр. 37.

6.4.3 Приборы ZBR: подключение отдельного отопительного

насоса (первичный контур)

Рис. 32

Подсоединение LZ  -  NZ подключается как встроенный отопительный
насос. Возможны все схемы управления насосами,



 стр. 35.

6.4.4 Подключение отдельного отопительного насоса

(первичный контур)

Рис. 33

Подсоединение LZ  -  NZ подключается как встроенный отопительный
насос. Возможны все схемы управления насосами,



 стр. 35.

6.4.5 Подключение отдельного отопительного насоса в

теплопотребляющий контур без смесителя (вторичный
контур)

Рис. 34

Циркуляционный насос управляется регулятором
отопления Bosch.

B

B

4

2

1

A

F

PR PO NP LP

LS NS

LZ

NZ

9

8

7

6 720 612 664-24.4O

6 720 612 664-25.2O

B

B

4

2

1

A

F

PR PO NP LP

LS NS

LZ

NZ

9

8

7

6 720 612 664-23.4O

B

B

4

2

1

A

F

PR PO NP LP

LS NS

LZ

NZ

9

8

7

6 720 612 664-23.4O

B

B

4

2

1

A

F

PR PO NP LP

LS NS

LZ

NZ

9

8

7

6 720 612 664-24.4O
